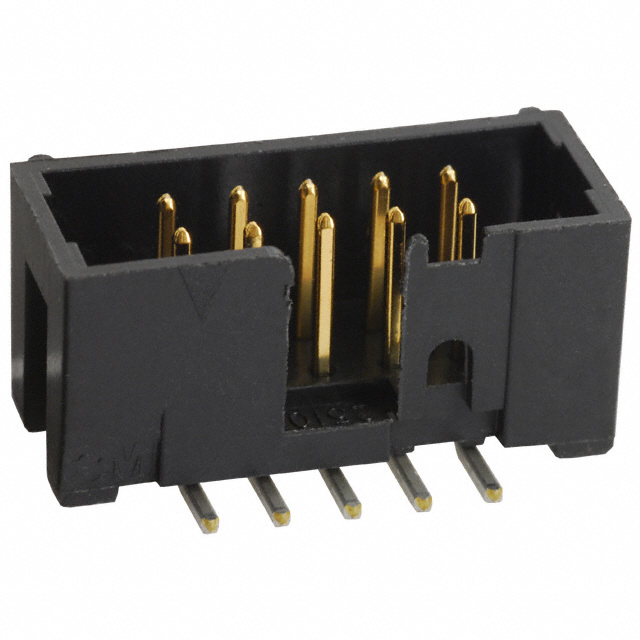

N2510-6V0C-RB-WD

厂牌: 3M
产品描述: 3M 2.54mm间距10p双排排针 板对板, 线对板连接器, 2500系列, 直向, 表面
供应商型号: UA-N2510-6V0C-RB-WD
供应商: 海外现货
标准整包数: 600
3M 矩形连接器 - 针座 - 公插针 N2510-6V0C-RB-WD

N2510-6V0C-RB-WD概述

    3M 2500 Series Four-Wall Header 技术手册

    1. 产品简介


    3M 2500 系列四墙接头是一款低轮廓、表面贴装型接头,适用于直角和直通式通孔焊接。此产品主要用作电气连接解决方案中的重要部件,广泛应用于消费电子、工业自动化、通信设备等多个领域。

    2. 技术参数


    - 物理参数:
    - 尺寸:0.100 英寸 × 0.100 英寸(2.54 毫米 × 2.54 毫米)
    - 材料:玻璃填充聚酯绝缘材料(PCT)黑色,铜合金镀层
    - 表面处理:镍镀层下金(平均厚度 100 微英寸),锡铅或镀锡
    - 接触尾部尺寸:0.0245 英寸(0.622 毫米)
    - 电气参数:
    - 温度范围:-55°C 至 105°C
    - 工艺温度:260°C,符合 J-STD-020C 标准,单次通过
    - 额定电流:5.00A(单个触点供电),3.00A(六个触点供电),1.75A(所有触点供电)
    - 绝缘电阻:>1×10^9 欧姆(500 VDC)
    - 耐压值:1,000 VRMS
    - 环境参数:
    - 防火等级:UL94V-0
    - 安全性:符合 RoHS 标准

    3. 产品特点和优势


    - 低轮廓设计: 减少了占用空间,适合紧凑的设计布局。
    - 中心槽极化: 防止误插入,减少插入时间。
    - 双槽极化: 与竞争产品的极化设计具有更广泛的兼容性(不适用于 6、8 或 10 位置)。
    - 可选锁紧夹: 在振动环境下提高连接可靠性。
    - 高温绝缘体: 适合无铅焊接操作。
    - 通孔版本: 适合使用“穿孔粘贴”技术进行回流焊接。
    - 直角表面安装版本: 焊尾外露便于清洁和降低维修成本。

    4. 应用案例和使用建议


    3M 2500 系列四墙接头常用于智能手机、平板电脑、工业控制板和通信模块等领域。建议在组装过程中使用专用工具确保准确的极化插入,以提高装配效率并避免误插风险。

    5. 兼容性和支持


    - 兼容性: 该接头与多种板厚兼容,包括 0.062 英寸(1.57 毫米)、0.094 至 0.125 英寸(2.39 至 3.18 毫米)。
    - 支持: 3M 提供详细的订购信息和技术支持,包括电话技术支持和在线资源。

    6. 常见问题与解决方案


    - 问题 1:如何防止误插入?
    - 解决方案:利用接头上的中心槽极化设计,确保正确对齐插入。

    - 问题 2:如何清洗焊接尾部?
    - 解决方案:对于直角表面安装版本,焊接尾部外露便于清洁,推荐使用超声波清洗机进行高效清洁。

    7. 总结和推荐


    3M 2500 系列四墙接头凭借其紧凑设计、多功能极化特性和高可靠性,成为市场上受欢迎的产品之一。推荐在需要高密度和紧凑布局的应用中使用该产品,特别是在空间有限且对可靠性要求较高的场合。

N2510-6V0C-RB-WD参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 10pin
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
额定电流 1.75A
防护等级 -
颜色 黑色
排数 2
长*宽*高 20.02mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
