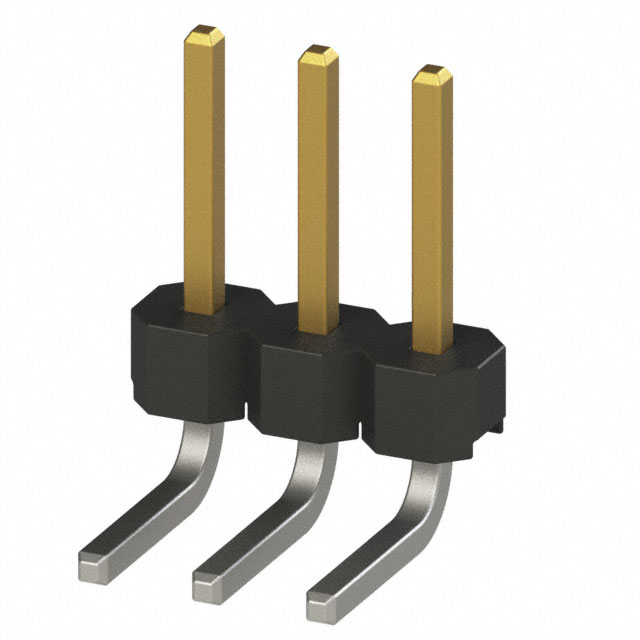

951103-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 3pin 1A 金 黑色 通孔安装 6mm(长度)*7.55mm(高度)
供应商型号: 517-951103-7622-AR
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 951103-7622-AR

951103-7622-AR概述


    产品简介


    3M 2500系列四壁端子台是一种低轮廓、表面安装式的直插式和直角插入式电子连接器。此系列产品主要用于各种需要高可靠性和高电流承载能力的应用场合,如工业自动化、通信设备、医疗设备及消费电子产品等。它具有独特的双槽位极化设计,确保在插入时不会发生错误连接,并且提供多种引脚数量和配置选择以满足不同应用需求。

    技术参数


    - 温度范围:-55°C 至 105°C
    - 过程耐温:单次通过260°C(符合J-STD-020C标准)
    - 潮敏度等级:1级(符合J-STD-020C标准)
    - 电流承载能力:
    - 单个触点供电:5.00A
    - 六个触点供电:3.00A
    - 所有触点供电:1.75A
    - 绝缘电阻:>1 × 10^9Ω @ 500VDC
    - 耐压:1000VRMS @ 海平面
    - 绝缘材料:玻璃填充聚酯(PCT),阻燃等级UL94V-0
    - 接触材料:铜合金
    - 镀层:底层镍(平均厚度100µm);触点区域金镀层(平均厚度30µm)
    - 焊料尾部:直角版本暴露焊料尾部便于清洁和减少维修成本

    产品特点和优势


    1. 低轮廓设计:占用较少空间,特别适用于对尺寸要求严格的PCB设计。
    2. 中心槽极化:防止错误插入并减少插入时间。
    3. 双槽极化设计:更广泛地兼容竞争品牌的极化设计。
    4. 可选锁片:增加振动环境下连接的可靠性。
    5. 高温绝缘材料:适合无铅焊接操作。
    6. 通孔版本适合回流焊:使用“孔内锡膏”技术进行回流焊接。
    7. 直角版本:便于布线,节省空间。

    应用案例和使用建议


    应用案例:
    - 在某些消费电子设备中,为了减小整体体积并提高空间利用率,采用2500系列端子台可以有效降低板面高度。
    - 工业自动化设备中的控制系统通常需要承受极端温度条件和振动,而2500系列由于其高可靠性成为理想选择。
    使用建议:
    - 建议在装配前检查每个端子的完整性,特别是在执行焊接工艺之前。
    - 考虑使用短或长的插座锁定夹具以增强连接稳定性,尤其是在高振动环境中。

    兼容性和支持


    该产品具有良好的通用性,适用于多种引脚数和不同安装方式(直角和直插式)。制造商提供详细的订购信息和技术支持,帮助客户定制特殊规格的端子台。同时,可通过拨打官方电话获取进一步的技术和销售信息。

    常见问题与解决方案


    - 问题1:端子的插入力度大
    - 解决方案:检查是否正确选择了合适的工具来插入端子。
    - 问题2:出现不规则的接触电阻
    - 解决方案:确保所有端子均已完全到位并且没有污染物影响接触表面。
    - 问题3:连接后存在松动
    - 解决方案:考虑添加锁片来增加连接稳固性。

    总结和推荐


    综上所述,3M 2500系列四壁端子台凭借其紧凑的设计、高可靠性以及广泛的兼容性,在多种电子应用中展现出卓越性能。推荐在高可靠性要求的应用场景中使用,例如工业自动化、医疗设备以及高端消费电子产品等领域。

951103-7622-AR参数

参数
针脚数 3pin
触头镀层厚度 - 配接 -
颜色 黑色
额定电流 1A
间距-配接 2mm
类型 Header,Push-Pull
触头镀层 - 配接
排数 1
防护等级 -
长*宽*高 6mm(长度)*7.55mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

951103-7622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951103-7622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951103-7622-AR 951103-7622-AR数据手册

951103-7622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
