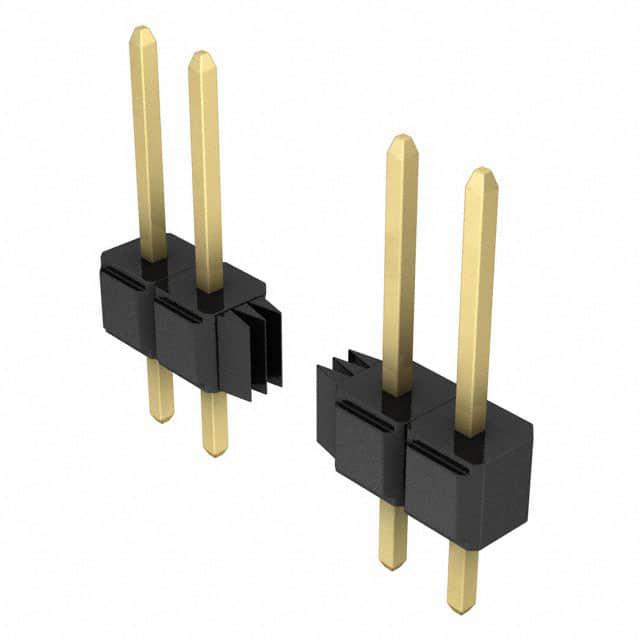

929450-0120-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 20pin 2.5A 250nm 金 黑色 通孔安装 50mm(长度)*2.44mm(高度)
供应商型号:
供应商:
标准整包数: 0
3M 矩形连接器 - 针座 - 公插针 929450-0120-I

929450-0120-I概述

    3M™ Pin Strip Header 技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 是一种用于连接电子元件的互连解决方案。它主要用于焊接连接,支持直角和水平两种安装方式,广泛应用于通信、工业控制、汽车电子等领域。该系列产品包括多种规格,如 .100"、.295" 等,可提供锡铅合金或金镀层选项。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温度聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层镍(50 微米)
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:5 × 10^9 欧姆 @ 500 VDC
    - 耐压强度:1500 VRMS @ 海平面
    - 环境条件
    - 工作温度范围:-40°C 至 +105°C
    - 最大绝缘温度:191°C(波峰焊工艺)
    - 其他特性
    - 插针数量:1 到 36 个
    - 可选焊接尾部:标准和右角度

    3. 产品特点和优势


    - 堆叠性:允许模块化设计和灵活组装。
    - 镀层选择:可选择锡铅合金或金镀层,满足不同应用场景需求。
    - 防焊支撑:方便生产时的波峰焊接。
    - 板载插针保持功能:确保插针稳定安装。

    4. 应用案例和使用建议


    - 应用案例:3M™ Pin Strip Header 常见于电信设备、工业控制系统、汽车电子等领域。
    - 使用建议:
    - 在组装过程中需注意保持焊接环境的清洁度,以避免虚焊。
    - 确保焊接温度符合要求,尤其是 PCT 材质的组件需要较高的焊接温度。

    5. 兼容性和支持


    - 兼容性:该产品适用于大多数常见的 PCB 设计。
    - 技术支持:3M 提供详尽的技术文档和支持服务,如有疑问可联系技术支持。

    6. 常见问题与解决方案


    - 问题1:产品过热导致损坏
    - 解决办法:确保焊接温度不超过 260°C(PCT),191°C(PBT)。
    - 问题2:插针断裂
    - 解决办法:选择合适的插针保持功能,确保安装稳固。
    - 问题3:插针松动
    - 解决办法:检查插针安装是否到位,必要时重新焊接。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 是一款高性能的电子连接解决方案。其独特的堆叠设计、丰富的镀层选择及可靠的电气性能使其在市场上具有显著的竞争优势。建议在各种电子制造应用中优先考虑使用此产品。

929450-0120-I参数

参数
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
针脚数 20pin
排数 1
触头镀层厚度 - 配接 250nm
额定电流 2.5A
长*宽*高 50mm(长度)*2.44mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
