929745-02-29-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 58pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-29-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929745-02-29-I

929745-02-29-I概述

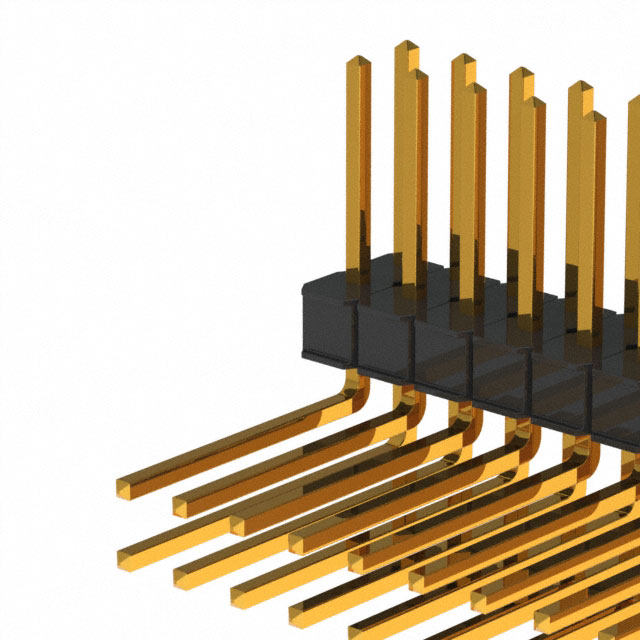

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    1. 产品简介


    3M公司生产的3M™ Pin Strip Header Single and Dual Row是一款专为电子连接需求设计的高性能电子元器件。该系列产品包含直角和直插式两种尾部选项,并且提供了多种镀层选择(金、哑光锡、铅锡合金)。其适用范围广泛,特别适用于需要堆叠连接的应用场景,如电路板组装、通信设备以及各类工业自动化设备。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚酯(PBT)或耐高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:50微米镍基底镀层,可选金、哑光锡、铅锡合金
    - 电流承载能力:2.5安培
    - 绝缘电阻:大于5×10^9 欧姆(500V直流电压下)
    - 耐压能力:1500 VRMS(海平面条件下)
    - 温度范围:-40°C 到 +105°C
    - 焊接工艺:支持波峰焊或红外线焊接

    3. 产品特点和优势


    - 堆叠能力:支持堆叠连接,增加系统集成度
    - 镀层选择多样:可根据具体应用场景选择不同的镀层以满足不同需求
    - 高耐热性塑料:适用于波峰焊或红外线焊接,提高生产效率
    - 焊盘高度:提供一定的焊盘高度,方便波峰焊接操作
    - 增强插针固定功能:可选配板上插针固定功能,提高机械稳定性

    4. 应用案例和使用建议


    3M™ Pin Strip Header Single and Dual Row 系列产品适用于各种电子设备和系统的组装。例如,在通信设备中作为信号传输接口;在工业自动化设备中作为控制电路的关键部件。针对实际应用,建议在进行波峰焊接时注意插头的高度调整,以确保良好的焊接效果。

    5. 兼容性和支持


    该系列产品可与市面上主流的连接器配合使用,确保与现有系统的无缝对接。3M公司提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询等服务,帮助用户解决可能遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:焊接过程中插针脱落
    - 解决方法:检查是否选择了增强插针固定功能选项;确保焊接参数设置正确。
    - 问题:无法识别正确的孔径
    - 解决方法:参照技术手册中的孔径推荐值,确保所钻孔径符合要求。
    - 问题:插针弯曲
    - 解决方法:检查是否有适当的定位工具用于插针安装,避免人为施力导致变形。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row系列是一个多功能、性能可靠的电子元器件产品,适用于多种复杂的电子系统集成场景。鉴于其出色的设计和广泛应用前景,我们强烈推荐此系列产品给那些追求高效、可靠连接解决方案的专业用户。

929745-02-29-I参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
颜色 黑色
类型 Header,Push-Pull
额定电流 2.5A
针脚数 58pin
防护等级 -
触头镀层 - 配接
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-29-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-29-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-29-I 929745-02-29-I数据手册

929745-02-29-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
