951115-8622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 15pin 1A 金 黑色 通孔安装 30mm(长度)*2mm(高度)
供应商型号: 3M156413-15-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 951115-8622-AR

951115-8622-AR概述

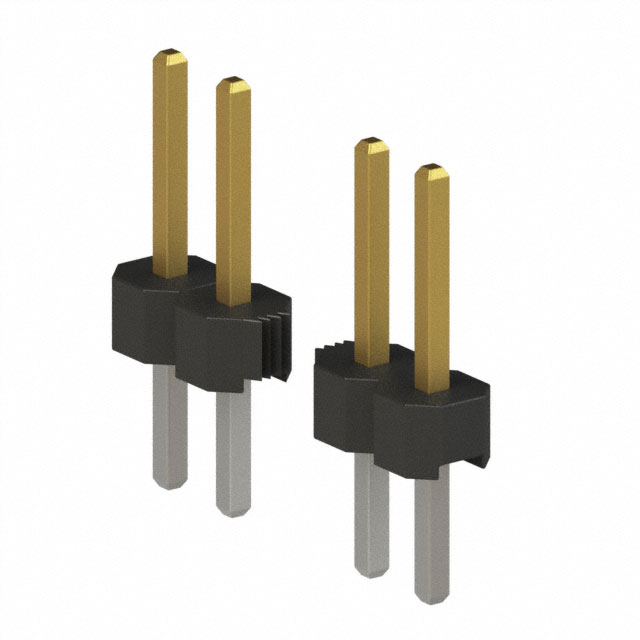

    # 3M™ Pin Strip Header 951 系列 技术手册

    产品简介


    3M™ Pin Strip Header 是一款适用于多种电子设备的小型电子元器件,提供直插式和右角焊接两种样式。该系列产品广泛应用于工业控制、汽车电子、通信设备以及消费电子产品等领域。通过优化设计,它能最大化 PCB(印刷电路板)的空间利用率,适用于需要高密度连接的应用场合。

    技术参数


    - 绝缘材料: 高温热塑性塑料
    - 额定温度: -55°C 至 155°C
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀: 1.25±2.5 μm镍基底层,表面100 μin金锡复合镀层
    - 焊接区域: 1-3 μm 镀锡
    - 电流额定值: 1 A
    - 绝缘电阻: ≥5×10^9 Ω @ 100 VDC
    - 耐压能力: 1000 VDC
    - 过渡电阻: ≤20 mΩ
    - 焊接尾型式: 直插式和右角焊接
    - 温度范围: -55°C 至 155°C
    - 加工温度: 最大 280°C(符合 J-STD-020C 标准)
    - 湿度敏感度等级: 1(符合 J-STD-020C 标准)

    产品特点和优势


    3M™ Pin Strip Header 具有以下独特的功能和优势:
    - 高温耐受性: 高温陶瓷绝缘体确保了极高的温度稳定性。
    - 铅和回流焊兼容性: 适合传统焊接及回流焊工艺。
    - 节省空间: 设计上最大限度地利用了PCB空间。
    - 可堆叠特性: 可以实现多层堆叠以增加布线灵活性。
    - 兼容性: 与多种电路板安装和引脚固定产品兼容。
    - 环保: 符合RoHS标准,适用于无铅焊接。

    应用案例和使用建议


    应用场景
    3M™ Pin Strip Header 常用于自动化控制系统、车载导航系统、无线通信设备以及便携式电子产品。由于其优秀的电气特性和环境适应性,该产品非常适合在苛刻的工作环境中保持稳定可靠的连接。
    使用建议
    - 在焊接时请严格按照制造商建议的温度和时间进行操作,以确保焊接质量。
    - 安装前需检查PCB上的焊盘布局,确保与产品的尺寸和间距匹配。
    - 定期检查和清洁连接点,避免因灰尘和腐蚀导致的接触不良。

    兼容性和支持


    3M™ Pin Strip Header 可与各种标准PCB组件轻松集成,确保高度的兼容性。同时,3M公司为购买该产品的客户提供全面的技术支持和售后服务,包括保修期内的免费维修或更换服务。

    常见问题与解决方案


    1. 焊接过程中出现虚焊
    - 解决方案:确认焊接温度和时间设置正确,使用适当的助焊剂并保证焊接区域干净无污物。

    2. 连接不稳定
    - 解决方案:检查PCB上对应的焊盘是否损坏或接触不良,必要时重新焊接或更换损坏部件。

    总结和推荐


    3M™ Pin Strip Header 以其卓越的性能和广泛的适用性,成为众多电子制造领域的首选。其紧凑的设计和良好的兼容性使其能够在有限的空间内实现高效连接,特别适合需要高密度连接的应用。因此,我们强烈推荐该产品给所有需要可靠连接解决方案的电子工程师和设计师们。
    希望以上内容能帮助您更好地了解和使用3M™ Pin Strip Header 951系列电子元器件。如需更多详细信息,请访问官方网站获取完整的技术文档和支持服务。

951115-8622-AR参数

参数
防护等级 -
颜色 黑色
间距-配接 2mm
触头镀层厚度 - 配接 -
排数 1
针脚数 15pin
触头镀层 - 配接
额定电流 1A
类型 Header,Push-Pull
长*宽*高 30mm(长度)*2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

951115-8622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951115-8622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951115-8622-AR 951115-8622-AR数据手册

951115-8622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
