929710-11-22

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 44pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-11-22
供应商: 国内现货
标准整包数: 1

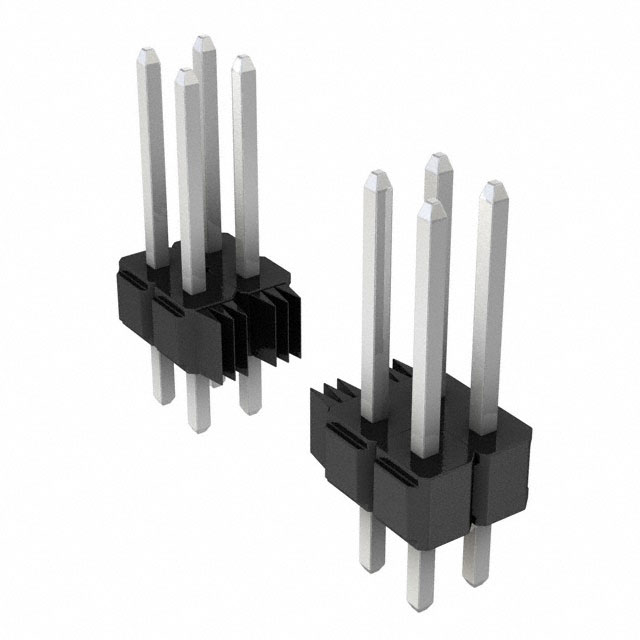

3M 矩形连接器 - 针座 - 公插针 929710-11-22

929710-11-22概述


    产品简介


    3M™ Pin Strip Header 单排和双排引脚排针系列(929 系列)是一种用于电路板连接的高性能电子元件。这些引脚排针主要用于单行和双行配置,适用于多种电气和电子设备,尤其是在需要高度可靠连接的应用中。产品采用直角和直立式焊锡尾设计,提供金、哑光锡、锡铅合金等多种镀层选择,适用于波峰焊接和红外线焊接过程。

    技术参数


    - 材料与绝缘:绝缘材料为玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),符合 UL 94V-0 阻燃标准,颜色为黑色。
    - 接触材料:铜合金,底镀镍厚度 50 微英寸 [1.27 微米]。
    - 焊接区域与焊锡尾:可选金、哑光锡、锡铅合金镀层。
    - 电气参数:电流承载能力为 2.5 安培,绝缘电阻大于 5 × 10^9 欧姆(在 500 伏直流下),耐压值为 1500 VRMS。
    - 环境参数:温度范围 -40°C 到 +105°C,工艺等级为 260°C(仅适用于 PCT 零件,对于 PBT 绝缘版本,最大绝缘温度为 191°C,仅适用于波峰焊接工艺)。湿度敏感度级别为 1(符合 J-STD-020C)。

    产品特点和优势


    3M™ Pin Strip Header 单排和双排引脚排针系列具备以下显著特点:
    - 堆叠性:可进行堆叠,提高空间利用率。
    - 多种镀层选择:提供了金、哑光锡、锡铅合金等多种镀层选项,以满足不同的焊接需求。
    - 高耐温塑料:采用高耐温塑料,适合波峰焊接或红外焊接工艺。
    - 焊料支架:配备焊料支架,简化波峰焊接过程。
    - 板端引脚固定功能:提供板端引脚固定功能,增加连接可靠性。

    应用案例和使用建议


    这些引脚排针广泛应用于工业自动化、通信设备、计算机及消费电子产品等领域。例如,在工业自动化中,这些引脚排针可以用于传感器连接,确保数据传输的稳定性和可靠性。在实际应用中,为了确保最佳性能,建议根据具体应用选择合适的镀层类型和长度,并遵循推荐的焊接孔位图进行装配。

    兼容性和支持


    3M™ Pin Strip Header 引脚排针系列具有良好的兼容性,可用于多种电路板设计。制造商提供了详尽的技术支持和售后服务,包括详细的订购信息和安装指南,以帮助用户更好地理解和使用这些元件。

    常见问题与解决方案


    - 问题:如何选择合适的镀层?
    解答:根据具体的焊接工艺和环境要求选择。例如,对于波峰焊接,金镀层更为合适;对于普通焊接,锡铅合金或哑光锡镀层更为常用。
    - 问题:如何正确安装引脚排针?
    解答:参照手册中的推荐孔位图和装配指南,使用推荐的焊接工艺进行焊接,确保连接的可靠性和稳定性。

    总结和推荐


    3M™ Pin Strip Header 引脚排针系列以其出色的电气性能、环境适应能力和多种镀层选择,成为了各种电路连接的理想选择。其强大的功能和可靠性使其在工业自动化、通信设备和消费电子产品等领域中表现出色。强烈推荐使用这款高质量的产品,以满足您对电子连接元件的需求。

929710-11-22参数

参数
针脚数 44pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
间距-配接 2.54mm
类型 Header,Push-Pull
颜色 黑色
排数 2
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装
