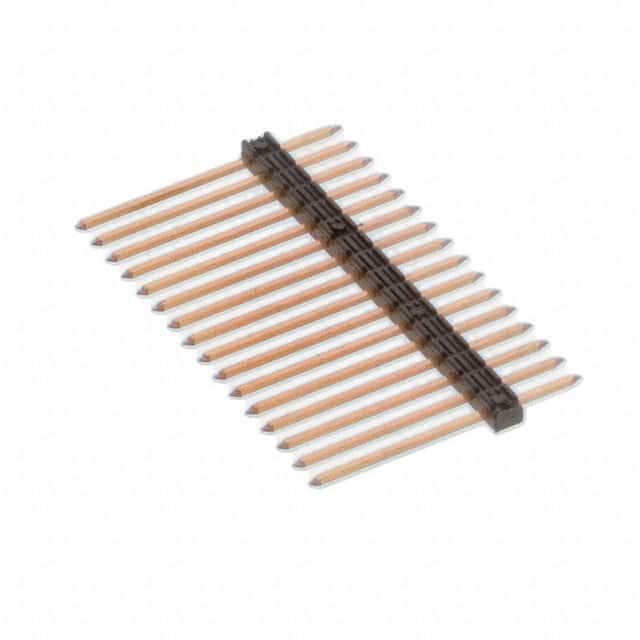

929647-05-16-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 2.5A 250nm 金 黑色 通孔安装 40.6mm*2.92mm*2.54mm
供应商型号: 3M156522-16-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-05-16-I

929647-05-16-I概述

    3M™ Pin Strip Header 单行及双行引脚接头技术手册

    1. 产品简介


    3M™ Pin Strip Header 引脚接头系列提供单行和双行选项,适用于电子组装和连接需求。这款引脚接头的主要功能是为电路板提供可靠的电气连接,并适用于各种工业和消费电子产品。该产品具有直角和直插两种安装方式,可根据具体的应用场景进行选择。此引脚接头支持波峰焊接和红外线焊接工艺,适用于多种生产工艺需求。

    2. 技术参数


    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、哑光锡、锡铅合金
    - 电流额定值:2.5 A
    - 绝缘电阻:大于5×10^9 欧姆(500 VDC条件下)
    - 耐压能力:1500 VRMS(海平面条件下)
    - 温度范围:-40°C至+105°C
    - 加工等级:260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠性:支持多种堆叠配置,提高布线灵活性。
    - 多样化的镀层选择:用户可以根据具体应用选择适合的镀层。
    - 高耐温塑料:可在波峰或红外焊接过程中使用。
    - 焊盘间距:针对不同应用场景设计了不同的焊盘尺寸,满足不同安装要求。
    - 可选板针固定特性:可根据需求选择是否增加板针固定特性。

    4. 应用案例和使用建议


    该引脚接头适用于多种工业和消费电子产品,如通信设备、计算机外围设备、智能家居控制系统等。在实际应用中,可根据应用的具体需求选择适当的镀层和焊接方式。建议在选择引脚数量时充分考虑电路复杂度和电流需求,以确保最佳的性能和可靠性。

    5. 兼容性和支持


    - 兼容性:此引脚接头可与其他符合相关标准的电子元器件配合使用。
    - 支持服务:3M公司提供全面的技术支持和售后服务,以确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的镀层选项?
    - 解答:根据具体应用中的环境条件和需求,选择合适的镀层。例如,对于需要长期稳定性的应用,推荐使用金镀层。

    - 问题2:焊接过程中如何避免损坏引脚接头?
    - 解答:遵循制造商提供的焊接指南和工艺参数,合理控制焊接温度和时间,避免过高的温度导致引脚接头变形或损坏。

    7. 总结和推荐


    3M™ Pin Strip Header 引脚接头是一款高性能的电子连接产品,适用于广泛的工业和消费电子产品。该产品的可靠性和多样性使其在市场上具有显著的竞争优势。强烈推荐该产品给需要高性能连接解决方案的用户。

929647-05-16-I参数

参数
排数 1
类型 Breakaway,Header,Push-Pull
防护等级 -
颜色 黑色
间距-配接 2.54mm
针脚数 16pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
额定电流 2.5A
长*宽*高 40.6mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-16-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-16-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-16-I 929647-05-16-I数据手册

929647-05-16-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5124 ¥ 55.0298
10+ $ 5.6982 ¥ 47.6865
100+ $ 5.0201 ¥ 42.0118
500+ $ 4.2671 ¥ 35.7099
1000+ $ 3.6396 ¥ 30.4585
库存: 521
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.02
直接购买
加入购物车
