929500-01-30

厂牌: 3M
产品描述: 分离式,针座 2.54mm 1 30pin 2.5A 2.54μm 铅,锡 黑色 通孔安装 76.2mm*2.44mm*5.97mm
供应商型号: Q-929500-01-30
供应商: 期货订购
标准整包数: 300

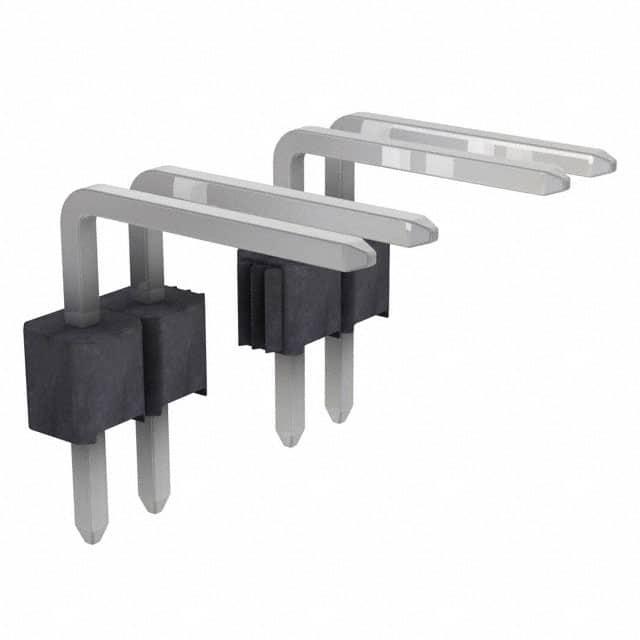

3M 矩形连接器 - 针座 - 公插针 929500-01-30

929500-01-30概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一种电子连接器,用于电气设备中的信号传输和电源分配。此系列产品的插针间距为0.1英寸(2.54毫米),支持直角和平行两种安装方式。其主要功能包括堆叠能力、不同的电镀选项以及适应多种电气特性的能力。该产品广泛应用于工业自动化、通信设备、医疗设备和消费电子产品等领域。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料
    - 材料:铜合金
    - 底镀层:50微米镍
    - 电气特性
    - 电流额定值:2.5安培
    - 绝缘电阻:大于5×10^9欧姆(500伏直流)
    - 耐电压:1500伏交流(海平面)
    - 环境要求
    - 温度范围:-40°C至+105°C
    - 工艺耐受温度:260°C(仅适用于PCT绝缘体版本,PBT绝缘体版本最大耐温191°C)

    产品特点和优势


    - 堆叠能力:提供灵活的堆叠解决方案,提高空间利用率。
    - 电镀选择:提供锡铅或金电镀选项,以满足不同应用需求。
    - 焊接支架:有助于生产中的波峰焊接工艺,提高制造效率。
    - 板上固定功能:可选的板上固定功能增加了机械稳定性。

    应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于各种设备中,如工业自动化系统中的信号接口、医疗设备中的电源传输等。为了更好地利用该产品的优势,建议在安装时仔细参考推荐的孔径模式,确保正确连接和高可靠性。此外,在波峰焊工艺中,应严格控制温度,以确保焊接质量和电气性能。

    兼容性和支持


    - 兼容性:适用于大多数工业标准电路板,支持多种电气和机械接口。
    - 支持服务:3M 提供全面的技术支持和售后服务,确保客户能够充分利用产品的全部功能。

    常见问题与解决方案


    - 问题:接触不良
    - 解决办法:检查孔径大小和形状,确保正确安装;检查电镀层是否有损坏。
    - 问题:焊接过程中出现问题
    - 解决办法:确认焊接温度和时间,避免过热或欠热导致的焊接不良。

    总结和推荐


    综上所述,3M™ Pin Strip Header 在电气性能、机械强度和制造工艺方面表现出色。它不仅具有广泛的适用性,还提供了多种电镀选项和板上固定功能,使其成为高性能电子设备的理想选择。强烈推荐在需要高性能连接器的应用中使用该产品。
    通过这些详细的介绍和技术规格,我们可以看到3M™ Pin Strip Header 是一款高度可靠的电子元器件,适用于多种严苛的应用环境。无论是工业自动化还是医疗设备,其优异的电气性能和机械强度都为其赢得了市场的青睐。

929500-01-30参数

参数
类型 分离式,针座
额定电流 2.5A
颜色 黑色
防护等级 -
针脚数 30pin
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 铅,锡
间距-配接 2.54mm
排数 1
长*宽*高 76.2mm*2.44mm*5.97mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929500-01-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929500-01-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929500-01-30 929500-01-30数据手册

929500-01-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
