929710-11-24

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 48pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-11-24
供应商: 国内现货
标准整包数: 1

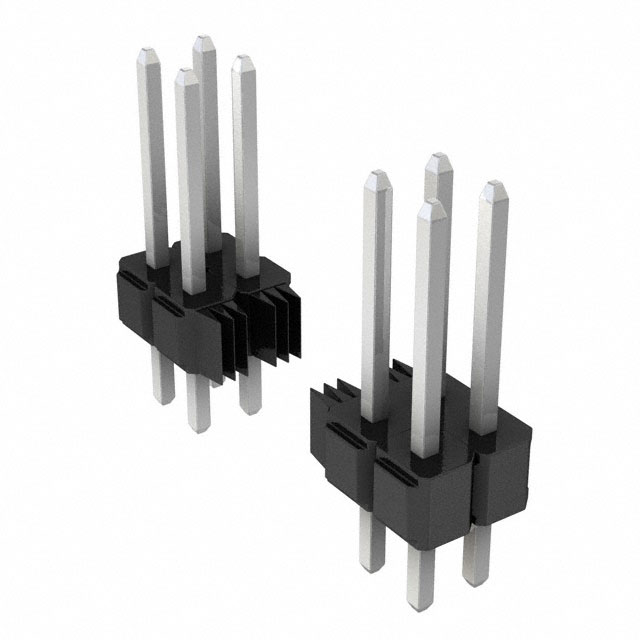

3M 矩形连接器 - 针座 - 公插针 929710-11-24

929710-11-24概述

    3M™ Pin Strip Header 单行和双行排针产品技术手册

    1. 产品简介


    3M公司推出的3M™ Pin Strip Header是一款适用于单行和双行排针的连接器系列。该产品具有100mil(0.100英寸)或235mil(0.235英寸)/.318英寸(0.318英寸)两种接合长度,可直插式和90度插针安装,非常适合波峰焊和红外线焊接工艺。产品提供金镀层、哑光锡镀层和锡铅合金镀层选项,能够满足不同应用场景的需求。

    2. 技术参数


    - 物理属性:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 接触属性:
    - 材料:铜合金
    - 镀层:底层镍50μ”(1.27μm),抹拭区和焊接尾部有金、哑光锡和锡铅合金镀层选项
    - 电气属性:
    - 电流承载能力:2.5A
    - 绝缘电阻:在500V DC下大于5×10^9 Ω
    - 耐压:海平面1500VRMS
    - 环境属性:
    - 温度范围:-40°C至+105°C
    - 加工等级:仅PCT部件可达260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力:可以进行堆叠,实现多层电路板间的高效连接。
    - 多种镀层选择:用户可以根据需求选择金、哑光锡或锡铅合金镀层,以适应不同的应用要求。
    - 高耐热塑料:适用于波峰焊和红外线焊接工艺,确保产品的耐用性和可靠性。
    - 焊接支撑脚:波峰焊专用支撑脚设计提高了焊接效果。
    - 板端引脚保持特性:可选配的板端引脚保持特性提升了产品的稳定性。

    4. 应用案例和使用建议


    - 应用案例:3M™ Pin Strip Header 广泛应用于消费电子产品、工业自动化设备、汽车电子系统等领域。在自动化生产线中,这种连接器可以简化多个电路板的连接过程,提高生产效率。
    - 使用建议:为确保最佳性能,建议在安装时遵循推荐的孔位图案。同时,根据具体的应用场景选择合适的镀层和尾部长度,以满足特定的电气和机械要求。

    5. 兼容性和支持


    - 兼容性:该产品可与其他符合相应标准的电子元件和设备兼容,适合用于各种电路设计。
    - 支持和服务:3M公司提供全面的技术支持和售后服务,包括产品咨询、销售和技术指导。如有任何问题,可随时拨打客户服务热线。

    6. 常见问题与解决方案


    - 问题1: 安装过程中出现接触不良的情况。
    - 解决方案: 检查焊接质量并确保焊接位置正确。必要时重新焊接。
    - 问题2: 连接器温度过高。
    - 解决方案: 确认工作环境温度不超过规定值,检查散热措施是否有效。
    - 问题3: 引脚损坏。
    - 解决方案: 使用正确的安装工具,并按照推荐的操作步骤进行安装。

    7. 总结和推荐


    3M™ Pin Strip Header凭借其出色的电气性能、耐用性和多样化的镀层选择,成为了电子设备连接的理想选择。无论是在消费电子产品还是工业控制领域,该产品都能展现出卓越的性能和稳定性。因此,强烈推荐在相关项目中使用该产品。

929710-11-24参数

参数
排数 2
触头镀层 - 配接 锡铅
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
针脚数 48pin
颜色 黑色
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-11-24厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-11-24数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-11-24 929710-11-24数据手册

929710-11-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.996 ¥ 24.9567
25+ $ 2.782 ¥ 23.1741
50+ $ 2.6108 ¥ 21.748
库存: 170
起订量: 21 增量: 1
交货地:
最小起订量为:5
合计: ¥ 124.78
