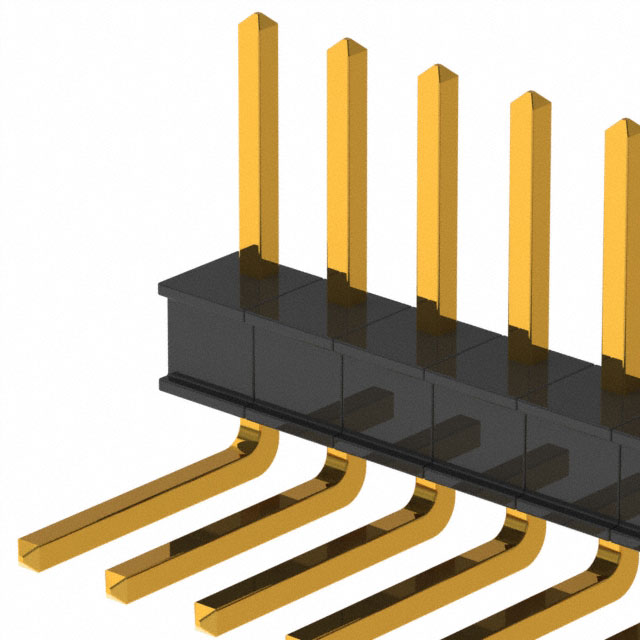

929648-04-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156540-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929648-04-36-EU

929648-04-36-EU概述

    3M™ Pin Strip Header 单双排直角焊锡尾技术手册

    产品简介


    3M™ Pin Strip Header 是一种适用于多种电子设备的连接器组件,具有单行和双行两种类型。此产品的主要功能是提供可靠的电连接,适用于焊接工艺。它们可以应用于各种工业和消费电子设备,如计算机主板、控制板、通信设备等。由于其出色的电气特性和高可靠性,它们在需要稳定电气连接的应用场景中特别受欢迎。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 玻璃填充聚酯(PBT)或耐高温聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 镀层选项 | 金、哑光锡、锡铅镀层 |
    | 额定电流 | 2.5 A |
    | 绝缘电阻 | > 5 × 10^9 Ω at 500 VDC |
    | 耐电压 | 1500 VRMS at 海平面 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 加工耐热性 | 260°C (符合 J-STD-020C 标准) |
    | 潮湿敏感度等级 | 一级(符合 J-STD-020C 标准) |

    产品特点和优势


    - 可堆叠设计:使得安装更加方便,节约空间。
    - 高温度塑料:支持波峰焊接和红外焊接。
    - 焊脚支撑设计:适用于波峰焊接。
    - 板端针脚固定功能选项:增强稳定性。
    - 化学合规信息:详见《法规信息附录》。

    应用案例和使用建议


    根据手册中的推荐孔径图案和相关尺寸,这些连接器常用于计算机主板和控制板。例如,在一个标准的电路板上,可能需要选择带有特定数量针脚的型号以适应特定的设计需求。为了确保最佳性能,建议在焊接前检查孔径大小和位置,以避免焊接过程中发生变形。此外,对于大批量生产,可以考虑批量订购以节省成本。

    兼容性和支持


    - 兼容性:3M Pin Strip Headers 可与其他标准连接器配合使用,提供广泛的应用范围。
    - 支持与维护:3M 提供详细的技术资料和支持,如有任何技术问题,可以通过电话或官方网站联系技术支持团队。

    常见问题与解决方案


    1. Q: 连接器无法牢固安装?
    - A: 检查孔径是否符合推荐尺寸。如有需要,可以更改订货编号为“9R9”以启用板端针脚固定功能。
    2. Q: 焊接过程中出现过热?
    - A: 确保加工温度不超过 260°C(对于 PCT 部件)或 191°C(仅限波峰焊接)。
    3. Q: 针脚排列不整齐?
    - A: 使用推荐的孔径图案并确保孔径准确无误。

    总结和推荐


    3M™ Pin Strip Header 在技术参数、应用案例、兼容性和支持方面表现优异,适合多种应用场景。其可靠性和广泛的适用性使其成为电子设备制造领域的理想选择。推荐用于需要高性能和稳定连接的电子设备中。
    希望以上文章能为您提供有关 3M™ Pin Strip Header 单双排直角焊锡尾的全面信息。如有进一步的问题或需求,欢迎随时联系我们。

929648-04-36-EU参数

参数
触头镀层 - 配接
颜色 黑色
针脚数 36pin
防护等级 -
额定电流 2.5A
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
排数 1
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装
