929834-01-10

厂牌: 3M
产品描述: 10pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装 25.4mm(长度)*2.92mm(高度)
供应商型号: 517-929834-01-10
供应商: Mouser
标准整包数: 1

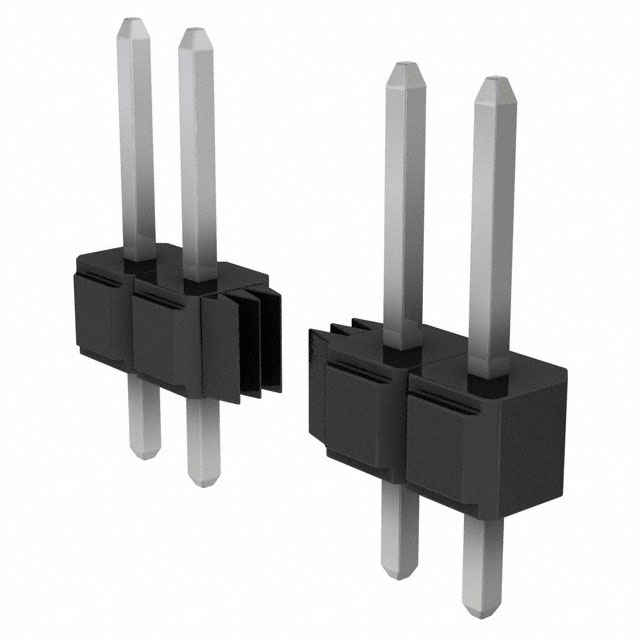

3M 矩形连接器 - 针座 - 公插针 929834-01-10

929834-01-10概述

    3M™ Pin Strip Header Single and Dual Row: Technical Overview

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种适用于连接器系统的重要组件,具有多种用途,特别适合于各种电子设备中的电路板间连接。这类引脚条主要用于实现电路板之间的电气和机械连接,它们能够堆叠以增加灵活性。主要功能包括为电路板提供可靠的电气连接,并确保其在极端环境下的稳定性和耐久性。

    2. 技术参数


    - 绝缘材料: 玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丙二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀层:
    - 基底层:50 µ” [1.27 µm] 镍
    - 擦拭区和焊尾:金、锡或锡铅选项
    - 电气规格:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 109 Ω(500 VDC)
    - 耐电压:1500 VRMS(海平面)
    - 环境规格:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅限PCT零件,符合J-STD-020C标准)
    - 潮湿敏感度等级:1级(符合J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠设计:允许引脚条在电路板之间堆叠,从而节省空间并提高连接的灵活性。
    - 多样化的镀层选择:提供了金、锡或锡铅等多种镀层选项,满足不同应用场景的需求。
    - 高耐温塑料:采用PCT材料,支持波峰焊接或红外焊接。
    - 焊立距设计:在波峰焊接过程中提供防焊接缺陷的设计。
    - 板针保持特性选项:可选的板针保持特性增强了结构稳定性。
    - 化学合规信息:参见附录(RIA)获取更多关于化学成分的信息。

    4. 应用案例和使用建议


    这种引脚条广泛应用于各类需要高性能电气连接的应用中,例如计算机主板、通信设备、工业自动化设备和医疗设备。根据技术手册提供的尺寸和建议孔型,用户可以确保正确的安装方式。使用建议包括:
    - 在进行波峰焊接时,确保焊接温度不超过260°C(仅限PCT材料)。
    - 选用合适的镀层,如金镀层适合长期可靠性要求高的应用。

    5. 兼容性和支持


    该引脚条具有良好的兼容性,能够与多种电路板和其他连接器设备配合使用。3M公司提供全面的技术支持,确保用户能够正确安装和使用该产品。如果遇到任何问题,可以通过技术支持热线获得帮助。

    6. 常见问题与解决方案


    - Q: 如何正确选择镀层?
    - A: 选择镀层时需考虑应用场景的特定需求,例如金镀层适合需要高可靠性的场合,而锡铅镀层适用于成本敏感的应用。
    - Q: 如何确保焊接过程中的温度控制?
    - A: 使用焊机时应严格遵守制造商规定的焊接温度范围,确保焊接质量和部件安全。
    - Q: 板针保持特性如何选择?
    - A: 根据需要选择是否开启板针保持特性,这能增强连接的稳定性和可靠性。

    7. 总结和推荐


    总的来说,3M™ Pin Strip Header Single and Dual Row 引脚条以其多样化的设计、稳定的性能和广泛的兼容性,在多个应用领域中表现出色。它是一个性价比高且值得信赖的选择,尤其适用于对可靠性要求较高的应用场合。强烈推荐在关键电子设备的连接解决方案中使用这一引脚条。

929834-01-10参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 1
排距 -
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
额定电流 2.5A
颜色 黑色
长*宽*高 25.4mm(长度)*2.92mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929834-01-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-01-10 929834-01-10数据手册

929834-01-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
