929836-04-05

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 10pin 2.5A 2.54μm 锡铅 黑色 通孔安装 12.7mm*5.46mm*2.54mm
供应商型号: 929836-04-05
供应商: 国内现货
标准整包数: 1

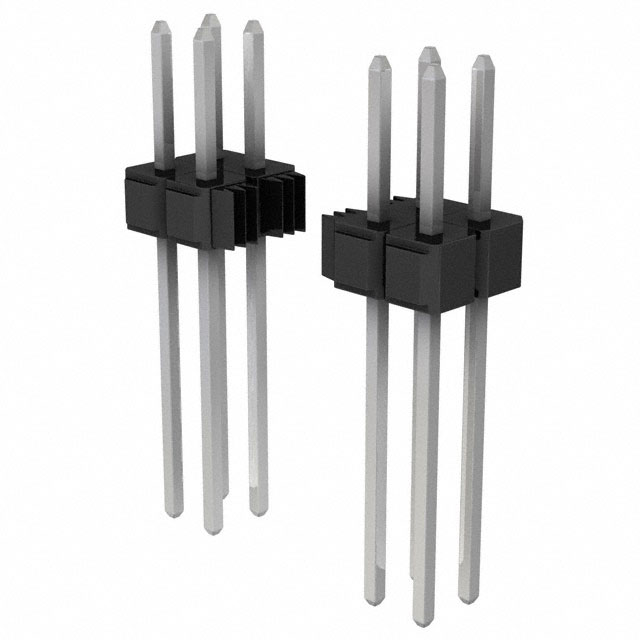

3M 矩形连接器 - 针座 - 公插针 929836-04-05

929836-04-05概述

    3M™ Pin Strip Header 单排和双排插头 — 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 是一种用于连接电路板的单排和双排接头。这种电子元器件广泛应用于各种电子设备中,如计算机主板、工业控制设备和通信设备。这些接头提供了可靠的电气连接,以确保电路板之间的有效信号传输。

    2. 技术参数


    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、亮锡或铅锡合金
    - 电镀要求:镍基底 50 μ” [1.27 μm],焊接区域及焊尾
    - 电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:5×10^9 Ω @ 500 VDC
    - 耐压:1500 VRMS(海平面)

    3. 产品特点和优势


    - 堆叠功能:可堆叠设计允许多个接头的级联连接。
    - 高耐温塑料:适用于波峰焊和红外线焊接。
    - 焊接间隔:提供焊料间隔,有助于波峰焊接。
    - 板端固定选项:提供板端固定特性选项,增强结构稳定性。
    - 多涂层选择:多种电镀选项可满足不同需求。
    - 环境适应性强:温度范围宽广,可在 -40°C 至 +105°C 的环境下稳定工作。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 可应用于需要可靠电气连接的多种场合。例如,在计算机主板中,这些接头用于实现芯片组和其他组件之间的高效连接。对于工业控制系统,它们可用于连接传感器和执行器,确保信号的准确传递。
    使用建议:
    - 在组装过程中确保正确的孔位和间距,以避免短路或连接不良。
    - 使用合适的焊接工艺,如波峰焊接或红外线焊接,以确保良好的焊接效果。
    - 遵循制造商的建议,根据具体应用场景选择适当的镀层和连接方式。

    5. 兼容性和支持


    这些接头具有广泛的兼容性,可以与其他标准接口兼容。3M公司为用户提供全面的技术支持和售后服务,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊或不均匀焊接现象。
    - 解决方案:确保正确的焊接工艺,检查焊接温度和时间设置。
    - 问题2:接触不良导致信号传输不稳定。
    - 解决方案:重新检查焊接点,确保良好的焊接质量;考虑更换更高质量的接头。
    - 问题3:长时间使用后接头性能下降。
    - 解决方案:定期进行维护和检查,必要时更换接头。

    7. 总结和推荐


    3M™ Pin Strip Header 单排和双排接头是一款高性能的电子元器件,具有优秀的电气特性和环境适应性。其广泛的应用领域和强大的技术支持使其成为许多工程项目的理想选择。推荐在需要可靠电气连接的项目中优先考虑使用此产品。

929836-04-05参数

参数
触头镀层 - 配接 锡铅
防护等级 -
额定电流 2.5A
类型 Header,Push-Pull
针脚数 10pin
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
排数 2
颜色 黑色
长*宽*高 12.7mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

929836-04-05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-05数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-04-05 929836-04-05数据手册

929836-04-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
51+ $ 0.2758 ¥ 2.2974
255+ $ 0.2561 ¥ 2.1333
510+ $ 0.2403 ¥ 2.002
库存: 966
起订量: 218 增量: 1
交货地:
最小起订量为:51
合计: ¥ 117.16
