929710-01-02

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 4pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-02
供应商: 国内现货
标准整包数: 1

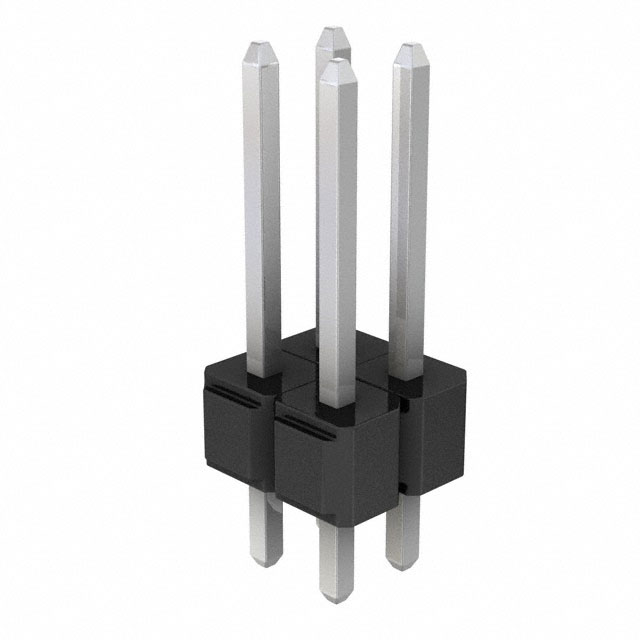

3M 矩形连接器 - 针座 - 公插针 929710-01-02

929710-01-02概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种适用于电子连接器的组件,主要由单排和双排针脚组成。这些针脚能够实现直角和水平两种安装方式,适用于波峰焊接或红外焊接工艺。产品具备多种插接长度选择(.100", .235"/.318"),并提供锡铅合金、镀金和哑光锡等多种尾部镀层选项。此产品主要应用于需要高可靠性连接的场合,例如工业自动化、通信设备、医疗设备等领域。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 下镀层:50 μ” [1.27 μm] 镍
    - 擦拭区及焊尾:依据订单要求(可选镀金、哑光锡、锡铅合金)
    - 电气性能:
    - 电流额定值:2.5 A
    - 绝缘电阻:大于 5 × 10^9 Ω @ 500 VDC
    - 耐压值:海平面 1500 VRMS
    - 环境性能:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:仅PCT部分260°C(符合J-STD-020C标准);PBT绝缘部分最大温度为191°C(仅适用于波峰焊接)
    - 潮湿敏感等级:一级(符合J-STD-020C标准)

    产品特点和优势


    1. 堆叠式设计:允许在同一板上堆叠多个连接器。
    2. 多样的镀层选项:提供了镀金、哑光锡和锡铅合金三种选择,增加了产品的适应性。
    3. 高耐温塑料:支持波峰焊接或红外焊接,适用于严苛的工作环境。
    4. 焊脚高度设计:有助于提高焊接质量和可靠性。
    5. 可选板钉保留功能:提高了装配后的稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:用于工业自动化控制系统中的信号传输,通信设备中的信号处理,以及医疗设备中的精密传感器接口连接。
    - 使用建议:
    - 在安装过程中,应严格按照推荐的孔径设计进行打孔,以确保最佳的连接效果。
    - 推荐使用专用工具对齐针脚,避免错位导致的不良接触。
    - 对于波峰焊接工艺,确保焊接温度和时间的正确控制,以防止过热损坏部件。

    兼容性和支持


    - 兼容性:与市场上常见的PCB板及其他同类连接器具有良好的兼容性。
    - 支持和维护:制造商提供了详尽的技术文档和支持热线,以便用户获取帮助和解决问题。

    常见问题与解决方案


    - 问题1:针脚容易弯曲
    - 解决方案:使用专用安装工具,避免手工直接操作造成变形。
    - 问题2:焊接时出现空洞或虚焊
    - 解决方案:确保预热时间足够长,焊接温度和时间达到推荐值,必要时增加助焊剂。
    - 问题3:连接器在板上的稳定性不佳
    - 解决方案:考虑选用带板钉保留功能的产品,或在组装时采用额外的固定措施。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 以其多样化的镀层选择、可靠的电气和环境性能以及易于安装的特点,成为高可靠性的电子连接解决方案的理想选择。该产品适用于多种工业领域,特别是在对连接质量要求较高的应用场景中表现出色。推荐所有需要高可靠连接的电子工程师和采购人员考虑使用此产品。

929710-01-02参数

参数
针脚数 4pin
额定电流 2.5A
类型 Header,Push-Pull
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
颜色 黑色
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-02厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-02数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-02 929710-01-02数据手册

929710-01-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
81+ $ 0.1736 ¥ 1.4461
405+ $ 0.1612 ¥ 1.3428
810+ $ 0.1513 ¥ 1.2602
库存: 22698
起订量: 346 增量: 1
交货地:
最小起订量为:81
合计: ¥ 117.13
