929665-05-10-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 2.5A 250nm 金 黑色 通孔安装 25.4mm(长度)*5.46mm(高度)
供应商型号: 929665-05-10-I
供应商: 国内现货
标准整包数: 1

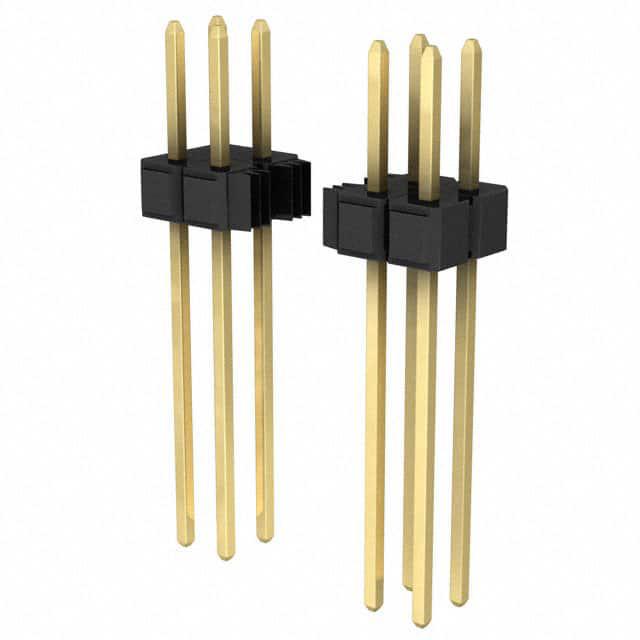

3M 矩形连接器 - 针座 - 公插针 929665-05-10-I

929665-05-10-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M公司生产的3M™ Pin Strip Header单列和双列引脚带插座是专为电子连接需求设计的产品,适用于各种电子设备中。这些引脚带插座通过不同的焊接方式(直角焊和直通焊)来连接电路板,提供了一系列独特的功能,包括金、亮锡、锡铅合金等多种电镀选项。此系列引脚带插座适用于堆叠式设计,并具有高温度塑料绝缘体,可适应波峰焊接或红外线焊接。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维填充聚对苯二甲酸丁酯(PBT)或高温聚对苯二甲酸己二酯(PCT)
    - 阻燃等级:UL 94V-0级
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:底部电镀50μ”[1.27μm]镍;擦拭区域及焊尾:可根据订单要求选择金、亮锡或锡铅合金电镀
    - 电气特性
    - 电流容量:2.5安培
    - 绝缘电阻:>5×10^9Ω(500伏直流电压下)
    - 耐压值:1500VRMS(海平面)
    - 环境特性
    - 温度范围:-40°C至+105°C
    - 加工评级:仅PCT零件(聚对苯二甲酸己二酯绝缘层版本)为260°C(根据J-STD-020C标准)
    - 潮湿敏感等级:1级(根据J-STD-020C标准)

    产品特点和优势


    - 堆叠功能:提供多种连接方式,适合不同类型的电子模块之间的互连。
    - 电镀选项:多种电镀方式满足不同需求,增强耐用性和可靠性。
    - 高温适应性:高温度塑料绝缘体可以承受高达260°C的焊接温度,适用于多种焊接工艺。
    - 可靠固定:设计有PCB引脚保留功能,确保焊接过程中引脚位置不变。

    应用案例和使用建议


    - 应用案例:适用于各种工业控制设备、通信设备、计算机外围设备等,特别是在需要高密度互连的场合。
    - 使用建议:建议在设计时考虑其温度限制,并注意焊接过程中的温度控制。根据实际需求选择合适的电镀材料,以提高产品的可靠性和寿命。

    兼容性和支持


    - 兼容性:该系列产品适用于广泛的焊接工艺,并且提供了多种电镀选项,可以与各种材料兼容。
    - 支持和服务:3M公司提供详尽的技术支持和售后服务,确保客户能够充分利用该产品。

    常见问题与解决方案


    - Q1: 产品能否适应高温焊接?
    - A1: 是的,该系列引脚带插座能够适应高达260°C的焊接温度,但请注意焊接后的冷却时间,避免材料受损。

    - Q2: 如何选择合适的电镀材料?
    - A2: 根据具体的应用环境和需求选择合适的电镀材料。例如,在恶劣环境下建议选择金镀层以增强耐腐蚀性。

    总结和推荐


    这款3M™ Pin Strip Header引脚带插座凭借其多样化的电镀选项、高温度适应性以及可靠的固定功能,成为电子连接领域的理想选择。推荐用于高密度互连、需要良好焊接效果的场合。建议在使用前详细阅读技术手册并进行充分测试,以确保最佳性能。

929665-05-10-I参数

参数
类型 Header,Push-Pull
排数 2
颜色 黑色
针脚数 20pin
触头镀层厚度 - 配接 250nm
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
长*宽*高 25.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-05-10-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-05-10-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-05-10-I 929665-05-10-I数据手册

929665-05-10-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 1.82 ¥ 15.1606
40+ $ 1.69 ¥ 14.0777
80+ $ 1.586 ¥ 13.2114
库存: 223
起订量: 33 增量: 1
交货地:
最小起订量为:8
合计: ¥ 121.28
直接购买
加入购物车
