929400-01-11

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 11pin 2.5A 2.54μm 锡铅 黑色 通孔安装 27.9mm*2.44mm*2.79mm
供应商型号: 929400-01-11
供应商: 国内现货
标准整包数: 1

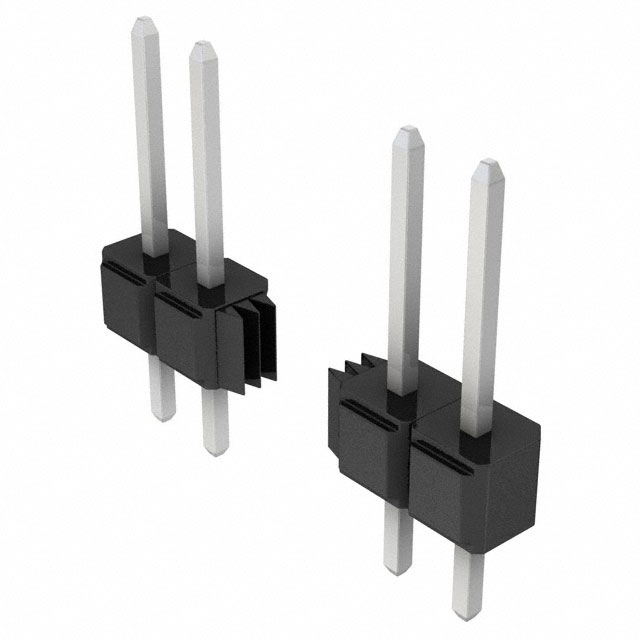

3M 矩形连接器 - 针座 - 公插针 929400-01-11

929400-01-11概述

    3M™ Pin Strip Header 技术手册解析

    产品简介


    3M™ Pin Strip Header 是一款专为电子连接应用设计的电子元器件,广泛应用于工业自动化、通信设备、消费电子和计算机外围设备等领域。它具有多种配置选项,包括直角和水平焊接尾部,适用于不同的应用场景需求。该产品提供了灵活的安装选项,支持堆叠式连接,并且可选配锡铅合金或金镀层,满足不同客户的需求。

    技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 联系材料:铜合金
    - 接触电镀:
    - 底层镀镍:50 微英寸 [1.27 微米]
    - 焊接区域和焊尾:根据订单信息
    - 电气参数:
    - 电流额定值:2.5 安培
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 VDC
    - 耐压:1500 V RMS 海平面
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:PCT 绝缘体部分 260°C (J-STD-020C),PBT 绝缘体版本最大绝缘体温度 191°C
    - 潮湿敏感等级:1 (J-STD-020C) 仅限 PCT 绝缘体版本
    - UL 文件编号:E680803

    产品特点和优势


    - 堆叠功能:允许在紧凑空间内实现多层连接。
    - 可选镀层:提供锡铅合金或金镀层,增强耐用性和抗腐蚀能力。
    - 焊脚支撑:有助于生产波峰焊接过程。
    - 板针保持特性:提供额外的固定力,确保可靠连接。

    应用案例和使用建议


    - 工业自动化: 在自动化生产线中,通过堆叠方式实现信号传输和控制。
    - 通信设备: 支持高速数据传输,适应多种通讯协议。
    - 消费电子: 在小型电子设备中,使用直角版本节省空间。
    - 使用建议: 在波峰焊接过程中,确保温度符合工艺要求,以保证产品的可靠性。

    兼容性和支持


    - 产品与多种 PCB 设计兼容,适用于不同类型的焊接工艺。
    - 供应商提供技术支持,包括安装指导和技术咨询。

    常见问题与解决方案


    - Q: 焊接过程中温度不达标怎么办?
    - A: 确保焊接温度达到工艺要求,可参考 J-STD-020C 标准。
    - Q: 如何选择合适的镀层?
    - A: 锡铅合金适合成本控制,金镀层更适用于高可靠性要求的应用。
    - Q: 如何处理焊接尾部变形?
    - A: 采用正确的焊接工艺和工具,如温度控制和压力管理。

    总结和推荐


    3M™ Pin Strip Header 是一款功能强大、兼容性强的电子元器件,适合于多种电子连接应用。其独特的堆叠功能和灵活的配置使其在工业自动化和通信设备领域表现出色。考虑到其稳定的电气特性和环境适应性,强烈推荐在相关项目中使用该产品。

929400-01-11参数

参数
针脚数 11pin
防护等级 -
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
额定电流 2.5A
颜色 黑色
类型 Breakaway,Header,Push-Pull
长*宽*高 27.9mm*2.44mm*2.79mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-11厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-11数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-11 929400-01-11数据手册

929400-01-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ $ 0.4298 ¥ 3.5802
165+ $ 0.3991 ¥ 3.3245
330+ $ 0.3745 ¥ 3.1199
库存: 917
起订量: 140 增量: 1
交货地:
最小起订量为:33
合计: ¥ 118.14
