929400-01-05-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 2.5A 5.08μm 锡 黑色 通孔安装 12.5mm*2.44mm*2.44mm
供应商型号: 19-929400-01-05-RK-ND
供应商: Digi-Key
标准整包数: 1

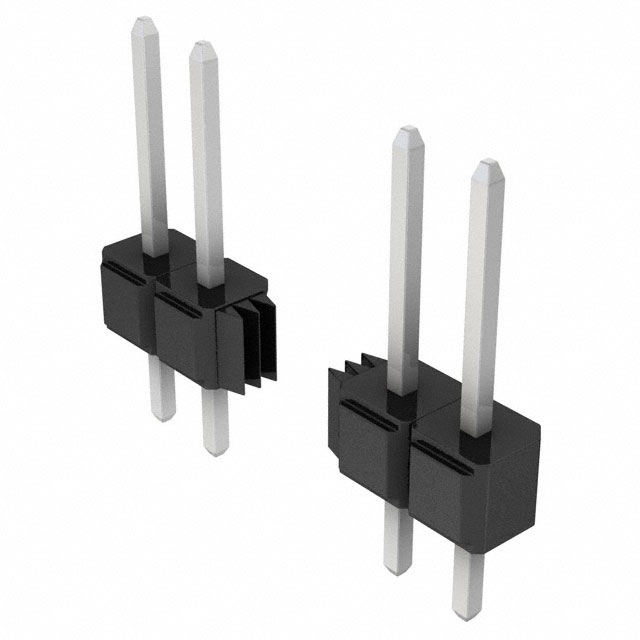

3M 矩形连接器 - 针座 - 公插针 929400-01-05-RK

929400-01-05-RK概述

    3M™ Pin Strip Header 技术手册

    1. 产品简介


    3M™ Pin Strip Header 是一款专门用于电子互连解决方案的产品。它具有直角和直立两种安装方式,适用于多种焊接尾部(Solder Tails)。这款连接器主要功能在于提供可靠的电气连接,确保电子设备的正常运行。它的应用领域广泛,包括工业自动化、通信设备、医疗设备等需要高可靠性互连的应用场景。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 接触电镀:镍镀层下镀层厚度为 50 微米(1.27 微米)
    - 剪切区和焊尾:按订购信息
    - 电气特性
    - 电流额定值:2.5 安培
    - 绝缘电阻:在 500 VDC 条件下大于 5×10^9 欧姆
    - 耐压值:海平面条件下 1500 Vrms
    - 环境特性
    - 温度范围:-40°C 至 +105°C
    - 加工温度:最高绝缘材料温度 191°C(波峰焊过程),仅适用于 PBT 绝缘版本
    - 焊接温度:260°C(J-STD-020C 标准),仅适用于 PCT 绝缘版本
    - 潮湿敏感等级:1(J-STD-020C 标准)

    3. 产品特点和优势


    - 可堆叠性:允许在同一电路板上安装多个 Pin Strip Header。
    - 可选电镀:提供锡铅合金或金镀层选项。
    - 焊台支撑:有助于生产波峰焊接工艺。
    - 板卡固定功能:增加板卡固定的稳定性。
    - 符合 RoHS 标准:满足欧洲和中国的有害物质限制标准。

    4. 应用案例和使用建议


    - 应用案例:此连接器常用于工业自动化控制系统、通信设备接口及医疗仪器设备中。
    - 使用建议:为保证最佳性能,建议在环境温度介于 -40°C 至 +105°C 之间使用,并根据具体需求选择合适的电镀选项。在焊接过程中,需严格按照标准操作以避免损坏。

    5. 兼容性和支持


    - 兼容性:可与各种标准化焊接设备兼容。
    - 支持:3M 提供详尽的技术文档和支持服务,确保客户能够获得必要的帮助和指导。

    6. 常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方法:检查接触点是否有氧化或污染,重新清洁并确保正确焊接。

    - 问题二:无法承受预期电流。
    - 解决方法:确认所用的电流是否超过额定值 2.5 安培,如有超出,则更换更高等级的连接器。

    - 问题三:焊接过程中出现翘曲。
    - 解决方法:按照制造商的建议温度进行焊接,并确保冷却过程平稳。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 作为一款高品质的互连解决方案,凭借其出色的电气性能、宽广的工作温度范围和多种可选配置,在工业、通信及医疗等领域均表现出色。考虑到其强大的市场竞争力及完善的售后服务,强烈推荐使用这款产品。如果您有任何疑问或需要进一步的帮助,请随时联系 3M 的技术支持团队。

929400-01-05-RK参数

参数
触头镀层厚度 - 配接 5.08μm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
额定电流 2.5A
颜色 黑色
触头镀层 - 配接
针脚数 5pin
防护等级 -
排数 1
长*宽*高 12.5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-05-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-05-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-05-RK 929400-01-05-RK数据手册

929400-01-05-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
14+ $ 0.4821 ¥ 4.0741
105+ $ 0.4024 ¥ 3.3678
504+ $ 0.3602 ¥ 3.0141
1001+ $ 0.3431 ¥ 2.8715
5005+ $ 0.3063 ¥ 2.5632
10003+ $ 0.2917 ¥ 2.441
库存: 1212
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
