首页  >  产品百科  >  929836-01-04-RK

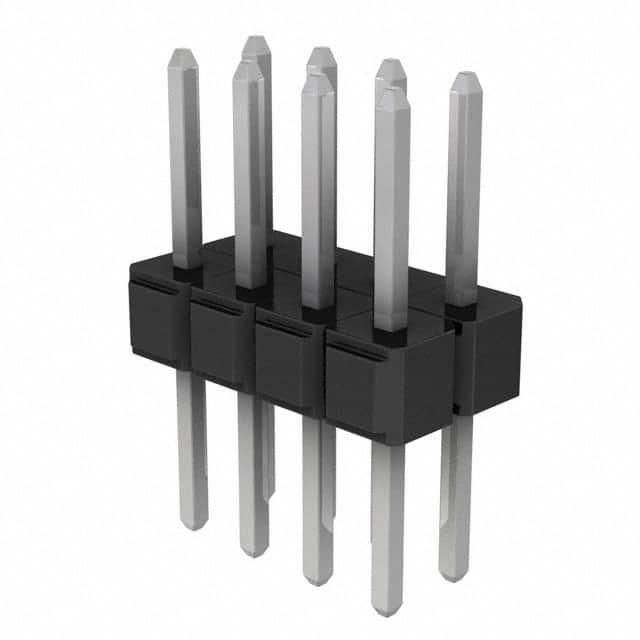

929836-01-04-RK

厂牌: 3M
产品描述: 8pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: 3M156386-08-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929836-01-04-RK

929836-01-04-RK概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M公司推出的3M™ Pin Strip Header Single and Dual Row 系列是一款适用于多种应用场景的电子元器件产品。这类引脚条头产品广泛应用于电子设备连接、信号传输和电源管理等领域。通过提供直角和直立两种形态的焊锡尾部设计,这款产品为设计师提供了更多的灵活性,以适应不同的安装需求。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 底镀层:50 微英寸镍
    - 表面处理选项:金、无光泽锡、铅锡合金
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS(海平面)
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅PCT零件支持260°C(根据J-STD-020C标准),最大绝缘体温度191°C(仅波峰焊接工艺)

    产品特点和优势


    3M™ Pin Strip Header 单双行系列的优势在于其多样化的表面处理选项、高耐热性塑料和可选的板端针固持功能。这些特点使其适用于多种工业应用,特别是在需要耐高温和高电流的应用环境中表现出色。同时,该系列产品还具有堆叠功能,能够实现多层电路板的高效连接。

    应用案例和使用建议


    - 应用案例:在汽车电子控制单元(ECU)中,这款引脚条头可以确保稳定可靠的信号传输,尤其是在恶劣的工作环境下。
    - 使用建议:在进行焊接时,建议采用波峰焊或红外线焊接方法。此外,选择适当的插孔模式来匹配产品的引脚布局,确保良好的接触可靠性。

    兼容性和支持


    - 该产品与市面上常见的插孔兼容,适用于各种标准尺寸。制造商提供详细的技术支持文档,方便客户在使用过程中获得帮助。
    - 3M公司承诺为客户提供全面的售后服务和支持,包括产品保修和故障排除服务。

    常见问题与解决方案


    - 问题:焊接过程中出现短路现象。
    - 解决办法:检查焊接温度是否合适,避免过高的焊接温度导致熔融过度,从而引起短路。确保正确选择合适的底镀层和表面处理选项。
    - 问题:产品在高温环境下性能下降。
    - 解决办法:确认所使用的绝缘材料类型(PBT或PCT),并按照推荐的焊接工艺操作,以确保最佳性能。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双行系列以其卓越的电气性能、广泛的适用性和可靠的设计赢得了市场的认可。对于需要高性能电子连接解决方案的项目,这款产品无疑是一个理想的选择。强烈推荐该产品用于各类高要求的应用场景,如汽车电子、工业自动化等。

929836-01-04-RK参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 2.5A
防护等级 -
触头镀层厚度 - 配接 5.08μm
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929836-01-04-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-04-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-04-RK 929836-01-04-RK数据手册

929836-01-04-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.8208 ¥ 6.9358
100+ $ 0.6713 ¥ 5.6181
500+ $ 0.5991 ¥ 5.0139
1000+ $ 0.5705 ¥ 4.7746
5000+ $ 0.5093 ¥ 4.262
10000+ $ 0.485 ¥ 4.0588
库存: 1848
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
