929667-04-36-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*12.83mm*13.15mm
供应商型号: FA-929667-04-36-I
供应商: Avnet
标准整包数: 1

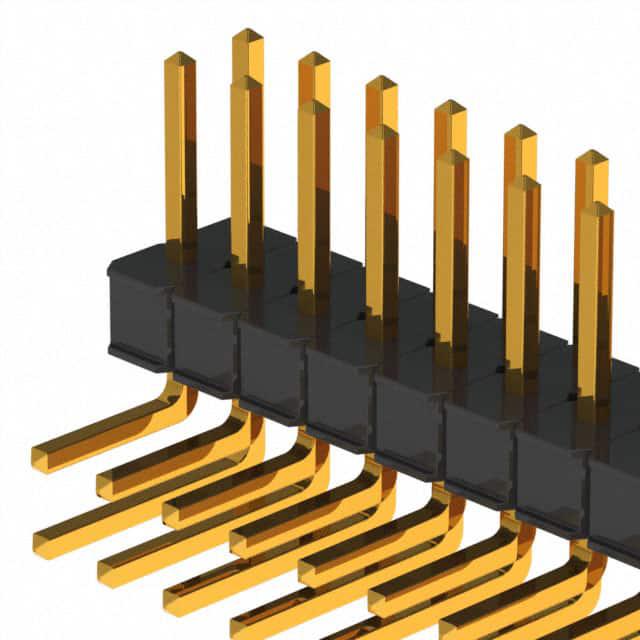

3M 矩形连接器 - 针座 - 公插针 929667-04-36-I

929667-04-36-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款适用于各种电路板连接的电子元器件。本产品采用直角和水平焊盘设计,提供单排和双排两种配置,广泛应用于通信设备、工业自动化系统、计算机外围设备等领域。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:
    - 底层:50 微英寸镍
    - 擦拭区域及焊锡尾部:金、钝化锡、锡铅选项
    - 电气特性:
    - 电流承载能力:2.5 A
    - 绝缘电阻:在 500 VDC 下大于 5 × 10^9 欧姆
    - 耐压:海平面条件下 1500 VRMS
    - 环境特性:
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:仅 PCT 材料通过 J-STD-020C 测试,最高绝缘体温度为 191°C(仅波峰焊接工艺)
    - 潮湿敏感度等级:J-STD-020C 第一级(仅 PCT 材料)

    产品特点和优势


    1. 可堆叠设计:允许在同一板上堆叠多个模块,提高空间利用率。
    2. 多种电镀选项:支持金、钝化锡、锡铅电镀,满足不同应用场景的需求。
    3. 高耐热塑料:PCT 材料适合波峰焊接或红外焊接工艺,保证可靠性和耐用性。
    4. 焊锡支撑:特别设计的焊锡支撑有助于提高波峰焊接的质量。
    5. 板针保留功能:可根据需求选择板针保留功能,提升结构稳定性。

    应用案例和使用建议


    应用案例:这些连接器广泛应用于通信设备、工业控制系统、计算机外围设备等场合。例如,在工业自动化领域,它们可以用于控制系统的信号传输。
    使用建议:
    - 确保焊点质量,特别是在波峰焊接过程中。
    - 使用正确的孔径和间距以确保良好的接触效果。
    - 在需要高温工艺时,优先选择 PCT 材料的部件。

    兼容性和支持


    3M™ Pin Strip Header 单双排 929 系列支持多种配置,可轻松集成到现有的电路设计中。厂家提供详细的技术支持和售后服务,确保用户的安装和使用顺利进行。

    常见问题与解决方案


    - 问题 1:焊接过程中出现虚焊。
    - 解决方案:检查孔径和孔位,确认焊锡支撑位置正确;重新焊接确保牢固。

    - 问题 2:无法达到规定的电流承载能力。
    - 解决方案:检查接触面是否有氧化物或污染物;确保接触面积足够大。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双排 929 系列凭借其独特的功能和优势,适用于多种复杂环境下的连接需求。其出色的耐热性和可靠的电气性能使其成为各类工业和商业应用的理想选择。强烈推荐给需要高性能连接器的应用场景。

929667-04-36-I参数

参数
额定电流 2.5A
颜色 黑色
排数 2
防护等级 -
间距-配接 2.54mm
针脚数 72pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
长*宽*高 91.4mm*12.83mm*13.15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-04-36-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-04-36-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-04-36-I 929667-04-36-I数据手册

929667-04-36-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
