929838-04-15

厂牌: 3M
产品描述: 接头 2.54mm 2 30pin 2.5A 2.54μm 铅,锡 黑色 通孔安装 38.1mm*2.54mm*5.46mm
供应商型号: 929838-04-15
供应商: 国内现货
标准整包数: 1

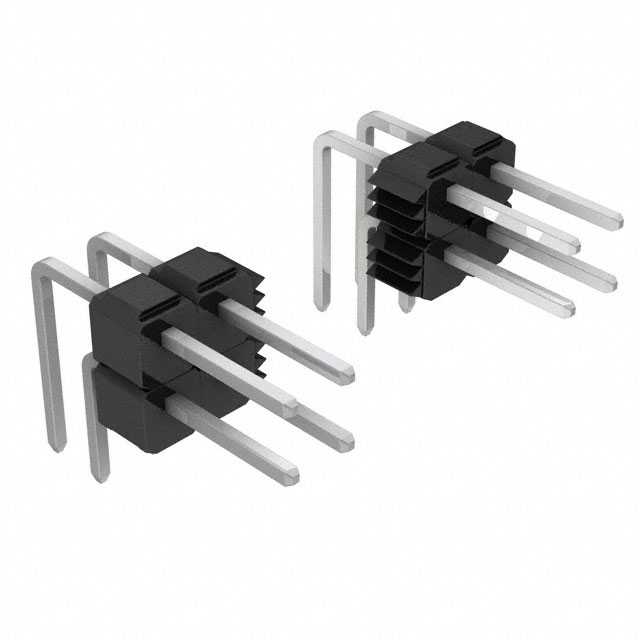

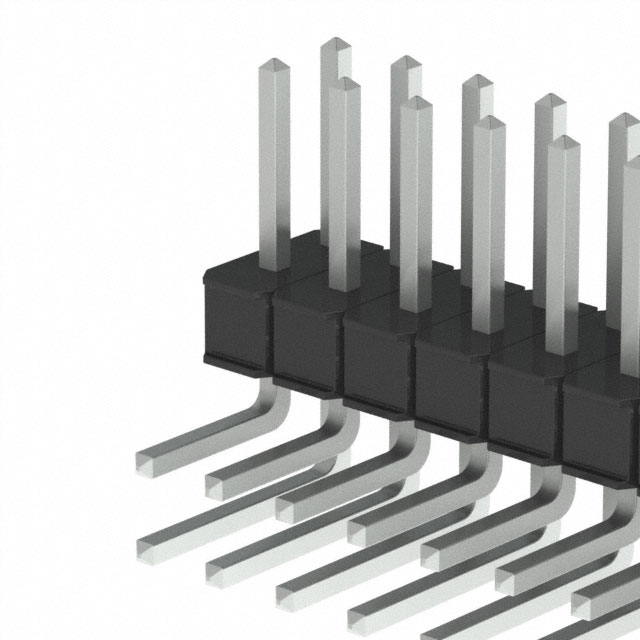

3M 矩形连接器 - 针座 - 公插针 929838-04-15

929838-04-15概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排系列是适用于焊接尾端的连接器,广泛应用于各类电子设备中。这些连接器具有100mil (.100")、235mil 或318mil (.235”/.318”) 的接合长度,并且提供了直角和直插两种安装方式选择。产品提供金、磨砂锡或锡铅镀层选项,适合波峰焊和红外焊接工艺。

    2. 技术参数


    - 物理参数:
    - 材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数:
    - 材料:铜合金
    - 电镀层:
    - 基底层:50 µ” [1.27 µm] 镍
    - 擦拭区域和焊接尾端:金、磨砂锡、锡铅选项
    - 电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:大于 5 × 109 Ω(在500V DC条件下)
    - 耐电压:海平面条件下为1500 VRMS
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:PCT材料在J-STD-020C标准下可承受260°C
    - 潮湿敏感度等级:J-STD-020C标准下的等级1
    - UL文件编号:E680803

    3. 产品特点和优势


    3M™ Pin Strip Header 产品具有以下几个显著特点:
    - 可堆叠设计,使得空间利用率高。
    - 多种镀层选项,适应不同焊接需求。
    - 使用高温塑料材料,确保焊接过程中的耐热性。
    - 焊接支撑脚设计,方便波峰焊接。
    - 选项配置板针保持特性,提高可靠性。

    4. 应用案例和使用建议


    此系列产品适用于多种电子设备,如工业控制系统、医疗设备、通信设备等。使用时需注意:
    - 根据所需的应用场景选择合适的镀层。
    - 考虑到焊接温度要求,选择适合的材料。
    - 在布线时确保正确孔径和间距,避免损坏连接器。

    5. 兼容性和支持


    这些连接器具有良好的互操作性,能够与其他标准接口匹配。3M公司提供了详细的技术支持和售后服务,以确保客户能够正确使用并维护这些产品。

    6. 常见问题与解决方案


    - 问题1:如何判断产品是否符合RoHS标准?
    - 解决方案:查看产品标签或联系销售代表,确认是否有RoHS合规声明。
    - 问题2:焊接时应注意什么?
    - 解决方案:确保焊接温度不超过PCT材料的最高温度限制(260°C),选择合适的焊接工艺。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排系列具备优秀的性能和可靠性,尤其适用于工业和医疗领域的电子设备。它们的多功能性和高可靠性使其成为市场上的一款优质产品。如果您需要高性能的连接器,我们强烈推荐选择3M的产品。
    希望这份技术手册能帮助您更好地了解和使用这些连接器。如果您有任何疑问,欢迎随时联系我们的技术支持团队。

929838-04-15参数

参数
排数 2
触头镀层 - 配接 铅,锡
间距-配接 2.54mm
额定电流 2.5A
颜色 黑色
触头镀层厚度 - 配接 2.54μm
针脚数 30pin
类型 接头
防护等级 -
长*宽*高 38.1mm*2.54mm*5.46mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-04-15厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-04-15数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-04-15 929838-04-15数据手册

929838-04-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.47 ¥ 12.2451
50+ $ 1.365 ¥ 11.3705
100+ $ 1.281 ¥ 10.6707
库存: 382
起订量: 41 增量: 1
交货地:
最小起订量为:10
合计: ¥ 122.45
