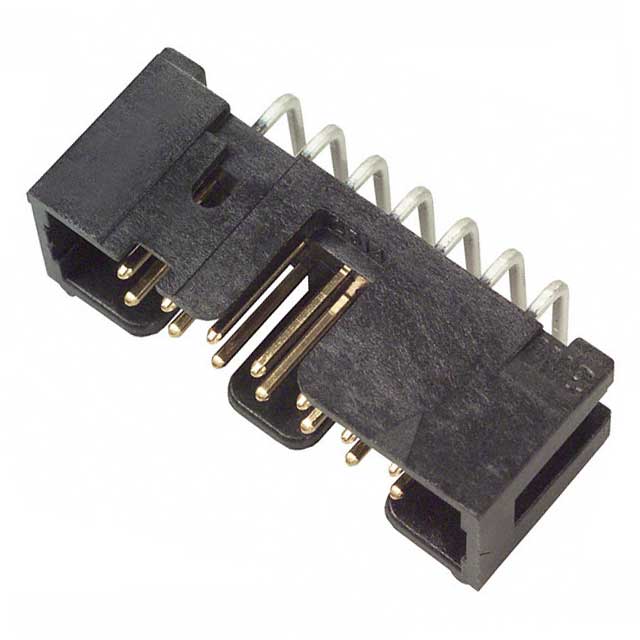

N2514-5002-RB-WD

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 1.75A 760nm 金 黑色 通孔安装 25.1mm(长度)*12.44mm(高度)
供应商型号: Q-N2514-5002-RB-WD
供应商: 期货订购
标准整包数: 616
3M 矩形连接器 - 针座 - 公插针 N2514-5002-RB-WD

N2514-5002-RB-WD概述

    3M Four-Wall Header 2500 Series 产品技术手册

    产品简介


    3M Four-Wall Header 2500系列是一种四壁插头连接器,采用低轮廓表面贴装和直角通孔设计。这些连接器主要适用于需要高密度、高性能互连的应用场景,例如通信设备、计算机系统、工业自动化控制和消费电子等领域。该系列产品具有多种规格,包括不同的引脚数量和尺寸,能够满足不同应用需求。

    技术参数


    - 物理特性:
    - 尺寸:0.100英寸 x 0.100英寸(2.54mm x 2.54mm)
    - 温度范围:-55°C至105°C
    - 加工温度:260°C(J-STD-020C标准下的单次通过)
    - 防潮等级:1级(J-STD-020C标准)
    - 电气特性:
    - 电流承载能力:单个触点5.00A,6个触点3.00A,所有触点同时使用时为1.75A(最大温升30°C,额定电流20%降额)
    - 绝缘电阻:>1 x 10^9 Ω(500VDC)
    - 耐电压:1000VRMS(海平面条件下)
    - 材料:
    - 绝缘体材料:填充玻璃聚酯(PCT)
    - 接触材料:铜合金
    - 镀层:镍镀层整体覆盖,金镀层平均厚度(见订购信息)
    - 焊尾:锡铅或无铅锡(见订购信息)

    产品特点和优势


    1. 低轮廓设计:节省空间,适合高密度布线。
    2. 中心槽位极化:防止误插入并减少插入时间。
    3. 双槽位极化:提高与竞争极化设计的兼容性(非6、8或10位置版本)。
    4. 可选的锁扣夹片:用于锁定插座并在振动环境中增加连接可靠性。
    5. 高温绝缘体:适用于“无铅”焊接操作。
    6. 通孔版本:适用于采用“焊膏注射通孔”技术的回流焊接。
    7. 暴露的焊尾(直角版本):便于清洁并减少维修成本。
    8. 直面表面安装版本:提供更大的灵活性。

    应用案例和使用建议


    应用案例:
    - 在服务器和通信设备中实现高速信号传输。
    - 在医疗设备和工业自动化控制系统中进行可靠的电力和信号连接。
    使用建议:
    - 确保在组装前检查引脚数量和对应的极化槽位,以避免误插入。
    - 选择合适的锁扣夹片以适应特定应用的振动环境。
    - 对于批量生产,推荐使用“焊膏注射通孔”技术来提高焊接质量。

    兼容性和支持


    - 兼容性:
    - 兼容多种不同的电路板厚度。
    - 支持焊接面积较大和较小的两种配置。
    - 支持和维护:
    - 用户可以访问3M官网获取最新的产品说明书和技术支持。
    - 客户还可以联系3M技术支持团队以获得更详细的定制化服务。

    常见问题与解决方案


    - Q: 如何防止误插入?
    - A: 通过使用中心槽位极化功能来防止误插入。
    - Q: 如何保持连接器在高振动环境下的稳定性?
    - A: 使用可选的锁扣夹片以增强连接器在振动环境中的稳定性。
    - Q: 如何清洁暴露的焊尾?
    - A: 可以轻松用工具清洁焊尾,无需拆卸整个组件。

    总结和推荐


    3M Four-Wall Header 2500系列是一款高性能、高可靠性的连接器,具有独特的极化设计和多种引脚数量配置。无论是对空间要求严格的设计还是在恶劣环境下的稳定连接需求,这款产品都能够完美应对。结合其易于清洁和维修的特点,推荐用于各类高性能电子产品和工业设备中。

N2514-5002-RB-WD参数

参数
额定电流 1.75A
排数 2
类型 Header,Push-Pull
针脚数 14pin
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
颜色 黑色
长*宽*高 25.1mm(长度)*12.44mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

N2514-5002-RB-WD厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2514-5002-RB-WD数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2514-5002-RB-WD N2514-5002-RB-WD数据手册

N2514-5002-RB-WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
616+ $ 3.4013 ¥ 28.2312
库存: 616000
起订量: 616 增量: 616
交货地:
最小起订量为:616
合计: ¥ 17390.41
