45212-620230

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Short 1.27mm 2 12pin 1A 760nm 金 通孔安装 20.32mm(长度)*5.33mm(高度)
供应商型号: 3M15545-ND
供应商: Digi-Key
标准整包数: 1

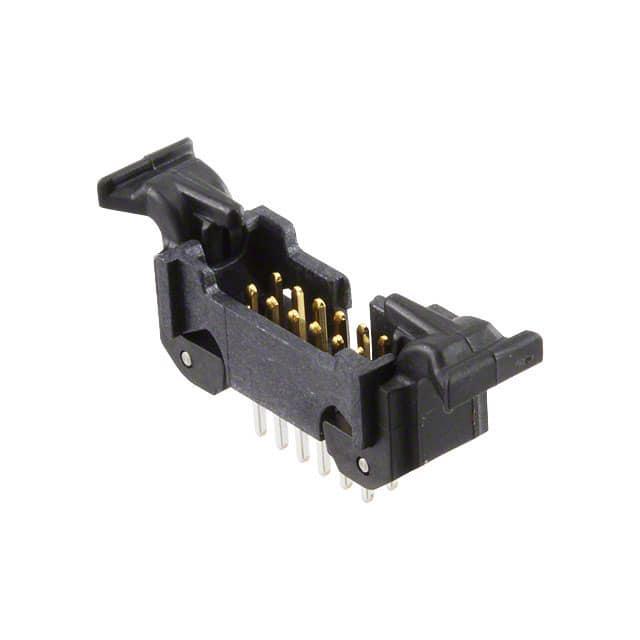

3M 矩形连接器 - 针座 - 公插针 45212-620230

45212-620230概述

    3M Ribbon Cable Wiremount Socket Assembly & Shrouded Boardmount Header 技术手册解析

    产品简介


    3M Ribbon Cable Wiremount Socket Assembly(451系列) 和 3M Shrouded Boardmount Header(452系列) 是由3M公司开发的一系列产品,旨在通过提供紧凑且高性能的连接器解决方案,推动现代电子设备的设计创新。这些产品特别适用于需要高连接密度、小型化和可靠性的应用场景,例如通信设备、医疗设备、工业自动化系统等领域。

    技术参数


    - 电流容量:所有线路带电时为1.0A;6个线路带电时为1.5A;单一线路带电时为2.5A(均根据EIA 364-70标准,在30°C温度升高条件下测量)
    - 电压等级:最小额定电压为125V
    - 绝缘电阻:在500V直流电压下大于1×10^9欧姆
    - 耐压值:在海平面上为1250VRMS交流电压
    - 工作温度范围:-65°C至+105°C
    - 处理温度:最高可达260°C
    - 焊料兼容性:支持无铅焊接工艺
    - 湿度敏感度:符合J-STD-020标准的MSL1级

    产品特点和优势


    - 细间距设计:提供高连接密度,特别适合空间受限的应用场景。
    - 镀金选项:提供多种镀层版本以适应不同级别的插拔循环次数需求。
    - 防意外断开设计:采用摩擦锁定结构,增加额外保护。
    - 结构灵活性:支持垂直安装、通孔安装和表面贴装,同时具备直角安装配置,满足各种布局需求。
    - 自动组装兼容性:可卷装包装,适用于自动装配过程。
    - 焊锡脚设计:允许使用Pin-in-Paste工艺,提高生产效率。

    应用案例和使用建议


    - 医疗设备:对于需要精确信号传输和高可靠性连接的医疗设备,如心电图仪,可以考虑使用451系列和452系列连接器。
    - 工业控制系统:在需要紧凑、高效连接解决方案的工业控制系统中,451和452系列适合作为互连接口。
    - 通信设备:鉴于其优异的电气特性和小尺寸,适用于无线基站、路由器和其他网络设备。

    兼容性和支持


    - 兼容性:451系列和452系列连接器相互匹配,确保良好的互操作性。
    - 技术支持:3M公司提供全面的技术文档、培训资源以及售后支持,帮助用户快速掌握产品应用技巧并解决潜在问题。

    常见问题与解决方案


    - 问题1:如何处理连接器插拔过程中的噪音?
    - 解决方案:确保正确选择合适的锁定机制,并检查接触点是否清洁无损。

    - 问题2:连接器在高温环境下工作不稳定怎么办?
    - 解决方案:确认所选型号的最高工作温度限制是否符合要求,并采取适当的散热措施。

    总结和推荐


    综上所述,3M的451系列和452系列连接器凭借其独特的设计、广泛的适用范围及优良的性能表现,在众多电子设备制造领域中展现出强大的竞争优势。我们强烈推荐这些产品作为您项目中的优选连接解决方案。

45212-620230参数

参数
触头镀层厚度 - 配接 760nm
颜色 -
防护等级 -
触头镀层 - 配接
针脚数 12pin
类型 Header,Latch Lock/Eject Hooks,Short
排数 2
间距-配接 1.27mm
额定电流 1A
长*宽*高 20.32mm(长度)*5.33mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

45212-620230厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45212-620230数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 45212-620230 45212-620230数据手册

45212-620230封装设计

查看详情并下载
Symbol
Footprint
3D Model
