929715-10-03-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 6pin 2.5A 250nm 金 黑色 通孔安装 7.6mm*5.46mm*2.54mm
供应商型号: 929715-10-03-I
供应商: 国内现货
标准整包数: 1

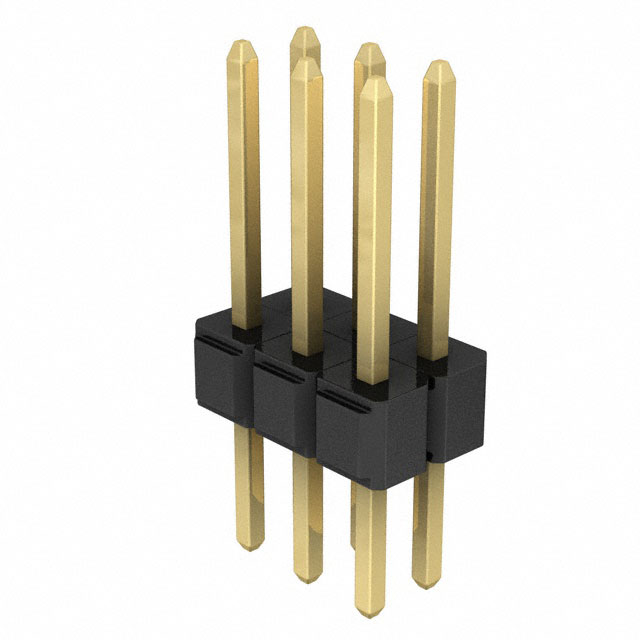

3M 矩形连接器 - 针座 - 公插针 929715-10-03-I

929715-10-03-I概述

    3M™ Pin Strip Header 单排及双排接线端子系列

    产品简介


    3M™ Pin Strip Header 单排及双排接线端子系列是适用于各种电路板连接的高质量接插件。它们可用于堆叠连接,并提供直角和水平两种安装方式,适合波峰焊接和红外焊接工艺。这些接插件采用玻璃填充聚酯(PBT)或高温聚酯(PCT)材料制成,具有优异的绝缘性能和阻燃等级,能够承受高温焊接工艺。此外,这些接插件还具备多种电镀选项,以满足不同的应用需求。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:50 微英寸镍底镀层,再根据具体需要选择金、镀锡或锡铅镀层
    - 电气特性
    - 电流容量:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压:1500 VRMS(海平面)
    - 环境适应性
    - 工作温度范围:-40°C 至 +105°C
    - 焊接过程适应性:260°C(PCT零件仅适用于此,PBT绝缘版本最高温度为191°C)
    - 潮湿敏感度等级:1(J-STD-020C 标准)

    产品特点和优势


    3M™ Pin Strip Header 的独特之处在于其多样化的电镀选项(金、镀锡、锡铅),以及可选的插针保留功能,有助于提高连接可靠性。该系列还具备堆叠能力,可以灵活应用于单排或双排配置,非常适合用于复杂电路板设计。此外,其高耐热性使得该产品在波峰焊接或红外焊接过程中表现出色。

    应用案例和使用建议


    这些接线端子广泛应用于通信、工业控制、计算机及其他需要可靠电路连接的领域。例如,在一台复杂的通信设备中,这类接线端子可以确保各模块间的稳定信号传输。使用时应注意,切割到指定长度的引脚长度最大值应在指定范围内,避免因过度切割导致性能下降。对于需要更强连接力的应用场景,可以选择带有插针保留功能的产品型号(例如,将 "9X9" 改为 "9R9")。

    兼容性和支持


    这些接线端子与多种焊接工艺和标准兼容,特别是针对高温焊接工艺。3M公司提供了详尽的技术支持,用户可以通过访问官方网站或拨打技术支持热线获得帮助。此外,制造商还会定期更新技术文档和维修服务指南,以确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题一:如何确定正确的孔径?
    - 解决方案:参考推荐的孔径模式表格,确保孔径符合设计要求。

    - 问题二:在焊接过程中出现焊点脱落的情况怎么办?
    - 解决方案:确认焊接温度是否符合要求,必要时调整焊接温度以避免损坏。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单排及双排接线端子系列凭借其多样化的镀层选择、优秀的电气和环境特性,成为电子设备中不可或缺的优质部件。无论是用于通信、工业还是计算机行业,这些接线端子都能提供可靠的连接解决方案。强烈推荐给需要高性能、高可靠性的电子产品制造商。
    通过综合以上分析,我们可以得出结论:3M™ Pin Strip Header 系列产品不仅满足了广泛的电气和环境要求,而且在实际应用中表现出色,是值得信赖的选择。

929715-10-03-I参数

参数
针脚数 6pin
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
防护等级 -
颜色 黑色
排数 2
间距-配接 2.54mm
类型 Header,Push-Pull
额定电流 2.5A
长*宽*高 7.6mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-10-03-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-03-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-03-I 929715-10-03-I数据手册

929715-10-03-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
