7000090319

厂牌: 3M
产品描述:
供应商型号: TS-7000090319
供应商: 海外现货
标准整包数: 1

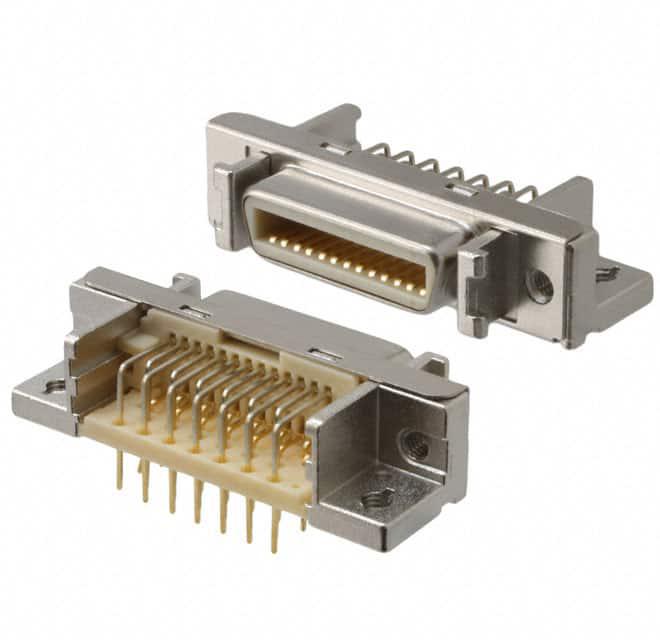

3M D-Sub/D形连接器 - 并口 7000090319

7000090319概述

    # 3M™ Mini D Ribbon (MDR) Connectors 技术手册

    产品简介


    3M™ Mini D Ribbon (MDR) Connectors 是一种小型化、高性能的电连接器,广泛应用于工业控制、通信设备、医疗仪器和计算机周边设备等领域。这些连接器提供从 14 到 100 接触点的选择,以满足不同的电路设计需求。其紧凑的设计使其成为空间受限环境的理想选择。

    技术参数


    | 参数类别 | 具体数值及单位 |

    | 接触材料 | 铜合金 |
    | 接触镀层 | 最小 30 微英寸金镀层 |
    | 工作电压 | 500 VRMS(1 分钟) |
    | 绝缘电阻 | > 5 × 10⁸ 欧姆(500 VDC) |
    | 温度范围 | -55°C 至 +105°C |
    | 电流容量 | 每针 1 安培 |
    | 接触形式 | 刮擦接触(刮擦刮擦) |
    | 工艺等级 | 260°C 符合 J-STD-020C |
    | 环境适应性 | UL 94V-0 级阻燃材料 |

    产品特点和优势


    - 可靠性高:采用刮擦接触设计,确保反复插拔的可靠性。
    - 坚固耐用:金属外壳由压铸锌合金制成,具有出色的机械强度。
    - 环保材料:主体绝缘材料为玻璃纤维增强聚酯(PCT),符合多项国际环保标准。
    - 易于安装:提供多种板载固定方式,如螺钉锁紧和接地锁紧。
    - 标准化接口:支持 IEEE 1284C 接口协议,适配广泛的行业标准。

    应用案例和使用建议


    这些连接器非常适合用于高速数据传输场合,例如服务器、打印机接口及医疗监控设备。对于需要高可靠性的应用,建议采用带接地锁紧功能的型号,这可以提高连接器与电路板之间的牢固度。此外,在设计阶段应仔细考虑安装公差和板厚限制,确保最佳的装配效果。

    兼容性和支持


    3M™ Mini D Ribbon (MDR) Connectors 与大多数常见的 D-Sub 连接器兼容,并且通过严格的工艺测试,保证了长期稳定运行。3M 公司提供了详尽的技术文档和支持服务,包括但不限于在线查询、电话咨询及现场技术支持。

    常见问题与解决方案


    1. 问:如何确认我的 PCB 板厚度适合安装?
    - 答:请参照推荐的 PCB 切割尺寸表,并根据实际情况调整设计。

    2. 问:为什么某些部件含有铅?
    - 答:部分零件可能因特殊用途而不完全符合无铅要求,但符合欧盟 RoHS 指令的豁免条款。

    总结和推荐


    总体而言,3M™ Mini D Ribbon (MDR) Connectors 是一款高度可靠的连接解决方案,特别适用于对性能要求极高的应用环境。凭借其卓越的质量、灵活的配置选项以及强大的技术支持网络,这款产品无疑是同类市场中的佼佼者。如果您正在寻找高性能且经济实惠的连接器解决方案,强烈推荐考虑这一系列的产品。

7000090319参数

参数
触头镀层厚度 -
类型 -
端接 -
排数 -
触头镀层 -
针脚数 -
包装方式 盒装

7000090319厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000090319数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 7000090319 7000090319数据手册

7000090319封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.5956 ¥ 73.0626
50+ $ 8.1852 ¥ 69.5742
100+ $ 7.7862 ¥ 66.1827
200+ $ 7.182 ¥ 61.047
300+ $ 7.0338 ¥ 59.7873
库存: 0
起订量: 28 增量: 1
交货地:
最小起订量为:25
合计: ¥ 0
直接购买
加入购物车
