929834-01-16

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929834-01-16
供应商: 国内现货
标准整包数: 1

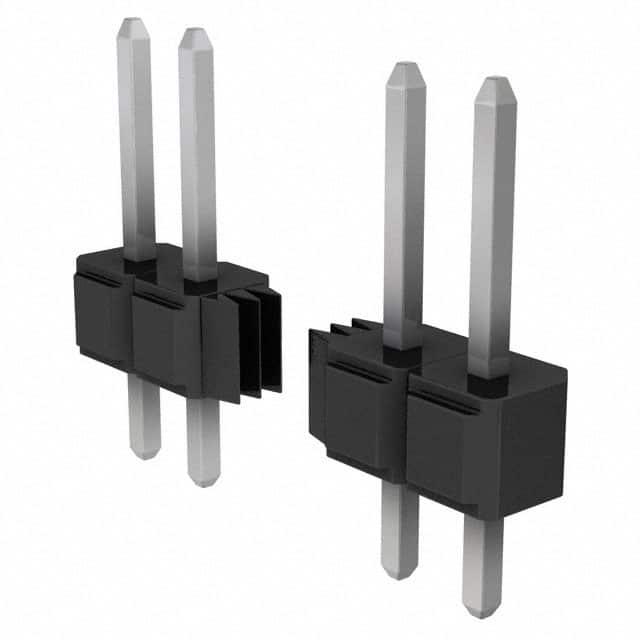

3M 矩形连接器 - 针座 - 公插针 929834-01-16

929834-01-16概述

    3M™ Pin Strip Header 929 系列技术手册

    1. 产品简介


    3M™ Pin Strip Header 929 系列是一种用于电子连接的接头组件,可适用于单排和双排连接需求。它提供了直角和直插式两种安装方式,并具有镀金、镀锡铅合金和磨砂锡等多种表面处理选项。这款产品主要用于电信、工业控制、医疗设备和汽车电子等领域,广泛应用于需要高度可靠连接的应用场合。

    2. 技术参数


    | 参数 | 值 |

    | 材料 | 玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT) |
    | 燃烧等级 | UL 94V-0 |
    | 色彩 | 黑色 |
    | 接触材料 | 铜合金 |
    | 插入力 | 未指定 |
    | 推荐孔径 | 见表格 |
    | 接触面积镀层 | 50 微英寸镍底层 |
    | 电流容量 | 2.5 A |
    | 绝缘电阻 | > 5 × 10^9 Ω @ 500 VDC |
    | 工作电压 | 1500 VRMS @ 海平面 |
    | 温度范围 | -40°C 至 +105°C |
    | 制程等级 | 260°C(仅限PCT部分) |

    3. 产品特点和优势


    3M™ Pin Strip Header 929 系列具备多个显著的特点,使其在市场上具有很高的竞争力。它的主要优势包括:
    - 高可靠性:产品采用了高耐热塑料材料,能够承受波峰焊和红外焊接工艺。
    - 多种选择:提供了镀金、镀锡铅合金和磨砂锡等多种镀层选项,满足不同的应用需求。
    - 板级保持功能:提供一种可选的板级保持功能,提高连接的稳定性。
    - 高电气性能:具有较高的绝缘电阻和高推拉力,确保在极端条件下的稳定运行。
    - 环保合规:符合RoHS和中国RoHS标准,适用于国际市场。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 929 系列已在多种设备中得到广泛应用,例如:
    - 医疗设备:用于精密仪器的连接,要求高度可靠和耐久性。
    - 电信系统:用于信号传输设备的连接,保证数据传输的稳定性。
    - 工业控制系统:用于工厂自动化设备,需要长期稳定的工作性能。
    使用建议:
    - 散热管理:由于产品的工作温度较高,建议在设计电路时考虑良好的散热管理。
    - 焊接过程:在进行焊接时要确保温度和时间的精确控制,避免对产品造成损害。
    - 插拔频率:考虑到频繁插拔可能造成的磨损,建议适当增加接触面积以提高耐用性。

    5. 兼容性和支持


    3M™ Pin Strip Header 929 系列与其他标准接口兼容,如IEEE、IEC和IPC标准,这使得它容易集成到现有的电子系统中。制造商提供了全面的技术支持和服务,包括售前咨询、售后技术支持以及产品维修服务。

    6. 常见问题与解决方案


    - 问题:产品无法顺利插入目标插座?
    解决方案:检查孔径是否符合推荐尺寸,并确认镀层是否正确。
    - 问题:焊接过程中发现短路现象?
    解决方案:检查焊接温度和时间是否合理,确保焊接过程中无误。
    - 问题:接触不良导致信号传输不稳定?
    解决方案:更换新的插针,确保接触良好。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 929 系列是一款高性能、高可靠性的电子连接产品,适用于各种复杂的工业和商业环境。其多样化的设计、卓越的电气特性和广泛的适用性使其在市场上拥有很高的竞争力。强烈推荐给需要高性能电子连接解决方案的客户。
    以上是对3M™ Pin Strip Header 929系列产品的详细解析。希望这些信息能帮助您更好地理解和选择这一优质电子元器件。

929834-01-16参数

参数
间距-配接 2.54mm
触头镀层 - 配接 锡铅
防护等级 -
排数 1
针脚数 16pin
颜色 黑色
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-01-16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-16数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-01-16 929834-01-16数据手册

929834-01-16封装设计

查看详情并下载
Symbol
Footprint
3D Model
