929400-01-07-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 2.5A 5.08μm 锡 黑色 通孔安装 17.5mm*2.44mm*2.44mm
供应商型号: 19-929400-01-07-RK-ND
供应商: Digi-Key
标准整包数: 1

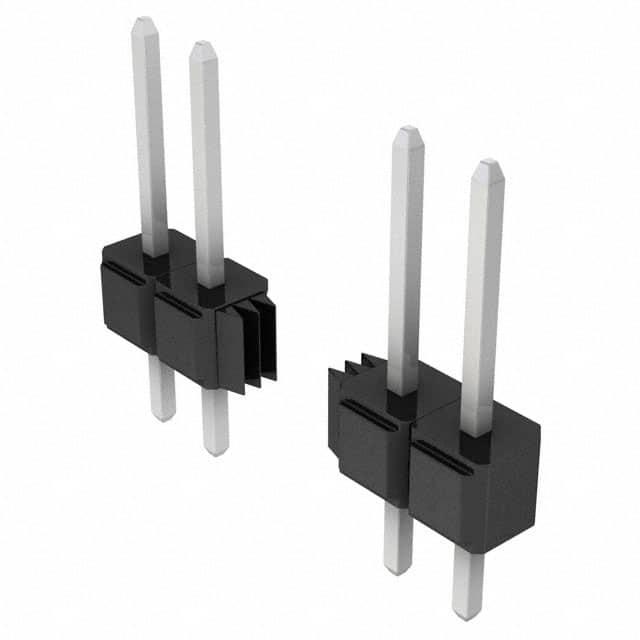

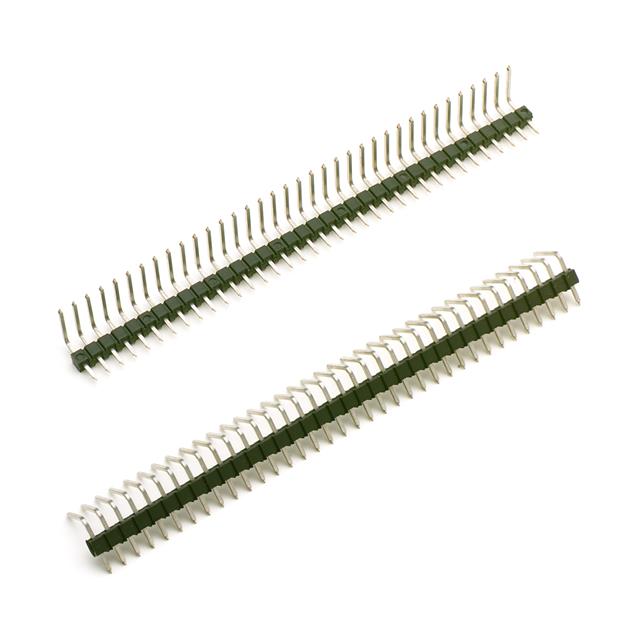

3M 矩形连接器 - 针座 - 公插针 929400-01-07-RK

929400-01-07-RK概述

    3M™ Pin Strip Header 技术手册概览

    1. 产品简介


    3M™ Pin Strip Header 是一款适用于工业控制、自动化设备及通信设备等领域的电子连接器产品。它具有直角和直插式两种安装方式,提供了多种不同的引脚数量和镀层选项,从而满足各种应用需求。其独特的设计使其在紧凑空间中也能实现高效可靠的连接。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 接触材料:铜合金
    - 镀层:镍底镀层 50 微英寸(1.27 微米),焊点镀层根据订购信息
    - 电气特性
    - 电流承载能力:2.5 安培
    - 绝缘电阻:在 500 VDC 下大于 5 × 10^9 欧姆
    - 耐电压:海平面条件下 1500 V RMS
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:PCT 绝缘部件(仅限 PBT 绝缘版本)为 260°C(J-STD-020C 标准),最高绝缘温度 191°C(仅限波峰焊接工艺)

    3. 产品特点和优势


    - 堆叠能力:可实现模块化堆叠,提高设计灵活性。
    - 镀层选择:提供锡铅和金镀层选项,适应不同应用需求。
    - 焊点支撑:有助于生产过程中波峰焊接,提升组装效率。
    - 板上针孔固定特性:可选,增强连接稳定性。

    4. 应用案例和使用建议


    - 应用案例:常用于工业自动化控制系统、传感器网络和通信设备中。
    - 使用建议:根据实际应用选择合适的引脚数量和镀层类型。对于高温环境下使用,建议选用高温 PCT 绝缘材料。同时,需注意正确的安装方式和接线规范以确保良好的电气性能。

    5. 兼容性和支持


    - 兼容性:可与各种标准电子元器件兼容,广泛应用于不同类型的电路板。
    - 支持:3M 提供详尽的技术支持和售后服务,确保客户能顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中引脚损坏
    - 解决方案:使用适当的焊接温度和时间,避免过度加热导致引脚变形。
    - 问题2:接触不良
    - 解决方案:确保引脚和插座之间的良好配合,必要时更换磨损的接触部件。
    - 问题3:耐电压不足
    - 解决方案:检查绝缘材料和镀层状态,如有损坏应及时更换部件。

    7. 总结和推荐


    3M™ Pin Strip Header 凭借其出色的电气特性和可靠性,在众多应用中表现出色。其多样化的引脚配置和镀层选择使其成为各类复杂应用的理想选择。推荐在需要高可靠性和紧凑设计的应用中优先考虑使用此产品。

929400-01-07-RK参数

参数
针脚数 7pin
颜色 黑色
防护等级 -
触头镀层 - 配接
额定电流 2.5A
触头镀层厚度 - 配接 5.08μm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
排数 1
长*宽*高 17.5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-07-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-07-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-07-RK 929400-01-07-RK数据手册

929400-01-07-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7705 ¥ 6.5107
10+ $ 0.6178 ¥ 5.2201
100+ $ 0.5051 ¥ 4.2273
500+ $ 0.4508 ¥ 3.7726
1000+ $ 0.4293 ¥ 3.5925
5000+ $ 0.3832 ¥ 3.2068
10000+ $ 0.3649 ¥ 3.0538
库存: 490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.51
