N7E50-A516 PG-20

厂牌: 3M
产品描述: Connector 50pin 反向-底部 6.64mm CompactFlash - Type I 底座安装,背面安装,贴片安装 50.6mm(长度)*26.5mm(高度)
供应商型号:
供应商:
标准整包数: 0

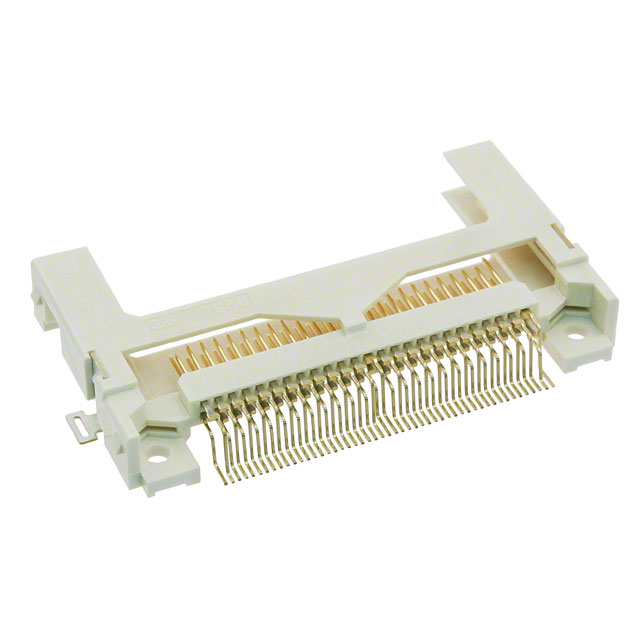

3M 存储器连接器 - PC 卡插槽 N7E50-A516 PG-20

N7E50-A516 PG-20概述

    3M™ CF Card Header 技术手册

    1. 产品简介


    3M™ CF Card Header 是一款专为 CompactFlash™ Type I 设计的表面贴装连接器。此产品符合 CompactFlash Association (CFA) 标准,适用于需要高速数据传输和可靠存储的多种应用领域,例如工业自动化、医疗设备、安全监控系统以及消费电子产品。

    2. 技术参数


    - 物理特性:
    - 材料:液态晶态聚酯(LCP)
    - 阻燃等级:UL 94V-0
    - 颜色:米色
    - 接触材料:
    - 基材:铜合金
    - 衬底镀层:100 微英寸 [2.54 微米] 镍
    - 擦拭区域:金镀层覆盖 80/20 钯镍合金,带润滑(参见订购信息)
    - 焊接尾端:金镀层(参见订购信息)
    - 标记:仅弹出器上带有 3M 标志和零件编号
    - 电气特性:
    - 电流额定值:0.5 安培
    - 绝缘电阻:在 500 VDC 下大于 1×10^9 欧姆;环境条件后大于 1×10^8 欧姆
    - 耐电压:海平面 500 VRMS
    - 环境特性:
    - 温度范围:-55°C 至 +85°C
    - 工艺等级:260°C(按 J-STD-020C)

    3. 产品特点和优势


    - 符合 CFA 标准:确保与各种 CompactFlash™ 设备的互操作性。
    - 弹出选项:方便用户轻松移除 CompactFlash™ 卡。
    - 稳定性增强:高振动应用下的卡稳定性由安装的卡扣提供。
    - 环保设计:符合 RoHS 标准,保证产品的环保合规性。

    4. 应用案例和使用建议


    3M™ CF Card Header 广泛应用于工业自动化、医疗设备和安全监控系统等领域。在这些应用中,它通常用于快速数据传输和可靠存储。使用建议包括:
    - 在高振动环境下,务必确保安装的卡扣稳固,以避免 CompactFlash™ 卡意外脱落。
    - 使用时应注意温度范围限制,特别是在极端环境条件下,需采取相应的保护措施。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与各种标准 CompactFlash™ 设备配合使用。3M 提供了详细的技术文档和支持服务,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    - 问题一:如何正确安装 CompactFlash™ 卡?
    解决方案:请参照安装指南,确保卡的极性正确插入。
    - 问题二:卡是否容易脱落?
    解决方案:安装弹出选项和卡扣可提高稳定性,避免意外脱落。
    - 问题三:如何清洁连接器?
    解决方案:使用无尘布轻轻擦拭,避免使用化学溶剂。

    7. 总结和推荐


    3M™ CF Card Header 是一款高效、可靠且环保的 CompactFlash™ 连接器。它的标准化设计、强大的兼容性和丰富的应用案例使其成为各种应用的理想选择。强烈推荐给那些寻求高性能存储解决方案的专业人士。
    综上所述,3M™ CF Card Header 不仅在技术和功能性方面表现出色,而且提供了全面的支持和服务,是一款值得信赖的产品。

N7E50-A516 PG-20参数

参数
卡类型 CompactFlash - Type I
安装特性 反向-底部
板上高度 6.64mm
针脚数 50pin
类型 Connector
长*宽*高 50.6mm(长度)*26.5mm(高度)
安装方式 底座安装,背面安装,贴片安装
零件状态 在售
包装方式 散装

N7E50-A516 PG-20厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7E50-A516 PG-20数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7E50-A516 PG-20 N7E50-A516 PG-20数据手册

N7E50-A516 PG-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
