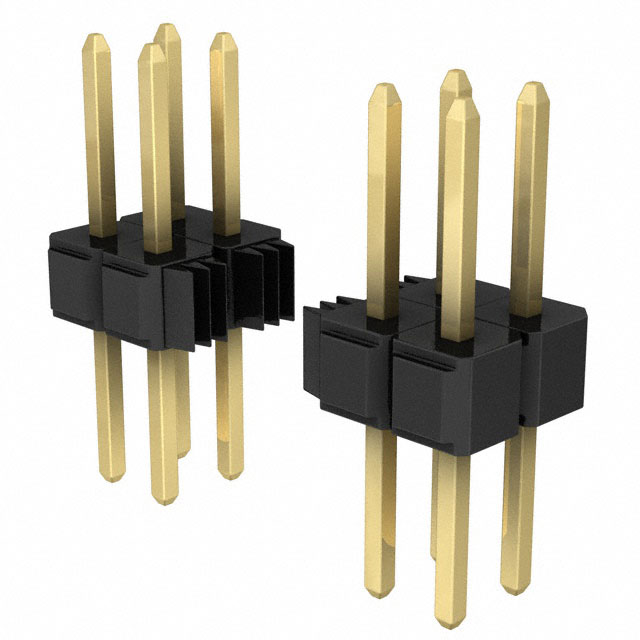

929665-02-36-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: 3M156308-72-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929665-02-36-I

929665-02-36-I概述

    3M™ Pin Strip Header Single and Dual Row Technical Overview

    1. 产品简介


    3M™ Pin Strip Header 单行和双行系列(型号929)是一种多功能电子连接器,适用于多种工业及消费电子产品。该系列具有直角和直插两种版本,支持波峰焊接或红外线焊接工艺。该系列的电镀选项包括金、半光锡和锡铅合金,能够满足不同的应用需求。3M Pin Strip Headers 主要用于信号传输,广泛应用于汽车电子、工业自动化控制、通信设备、计算机外围设备以及医疗电子等领域。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0级
    - 颜色:黑色
    - 电气特性:
    - 电流承载能力:2.5安培
    - 绝缘电阻:大于5×10^9 欧姆 @ 500伏直流电压
    - 耐压:海平面处1500 VRMS
    - 环境特性:
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:PCT部分为260°C(J-STD-020C标准),PBT版本为191°C(仅限波峰焊)
    - 潮湿敏感等级:1级(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力: Pin Strip Headers 具有堆叠能力,可实现多层电路板的灵活连接。
    - 多样化电镀选项: 支持金、半光锡、锡铅等多种电镀选项,提高可靠性并减少氧化。
    - 高温度塑料: 采用高温塑料,适合各种焊接工艺。
    - 焊接支撑: 提供波峰焊接所需的焊料间隙。
    - 引脚保持功能: 可选配板上引脚保持功能,确保长期使用中的稳定性。

    4. 应用案例和使用建议


    Pin Strip Headers 可以用于设计需要高度可靠连接的应用场景,例如:
    - 工业自动化控制: 在制造设备中,通过使用 Pin Strip Headers 连接各种传感器和执行器,可以提高系统的整体可靠性。
    - 汽车电子: 在汽车导航系统或引擎控制单元中,Pin Strip Headers 的高电流承载能力和堆叠功能使它们成为优选的连接解决方案。
    - 通信设备: 在通信基站中,Pin Strip Headers 的耐用性和环境适应性使其非常适合于户外安装。
    使用建议:
    - 请遵循推荐的孔位图案,确保良好的电气接触。
    - 选择合适的引脚长度,以适应不同厚度的 PCB。
    - 如需增强板上引脚的保持力,请选择带有“9R9”后缀的订货号。

    5. 兼容性和支持


    - 兼容性: 本系列产品与多种焊料及焊接工艺兼容,如波峰焊接和红外线焊接。
    - 支持: 3M 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    6. 常见问题与解决方案


    - 问题: 焊接时出现气泡或空洞。
    - 解决方案: 确保焊接前清洁针脚和孔,使用适当的预热时间和温度曲线。
    - 问题: 插拔过程中出现接触不良。
    - 解决方案: 检查针脚和孔是否有灰尘或污染物,并确保正确的装配压力。
    - 问题: 温度过高导致焊料流动。
    - 解决方案: 调整焊接温度,避免超过产品最高耐温限制。

    7. 总结和推荐


    总体来说,3M™ Pin Strip Header 单行和双行系列是一款非常可靠的产品,具有出色的电气特性和环境适应性。其多样化的电镀选项和堆叠能力使其在多个行业中得到广泛应用。强烈推荐在需要高性能连接解决方案的应用中使用这一系列。
    联系方式:
    如果您有任何疑问或需要进一步的帮助,请联系 3M 客户服务部门:800-225-5373。
    希望这篇概述能为您提供有关 3M™ Pin Strip Header 系列产品的全面了解,并在您的项目中提供有价值的参考。

929665-02-36-I参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
间距-配接 2.54mm
排数 2
额定电流 2.5A
触头镀层厚度 - 配接 250nm
防护等级 -
针脚数 72pin
颜色 黑色
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
