81100-560203-RB

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Long 1.27mm 2 100pin 750mA 760nm 金 黑色 通孔安装 77.72mm(长度)*26.13mm(高度)
供应商型号: 3M15433-ND
供应商: Digi-Key
标准整包数: 1

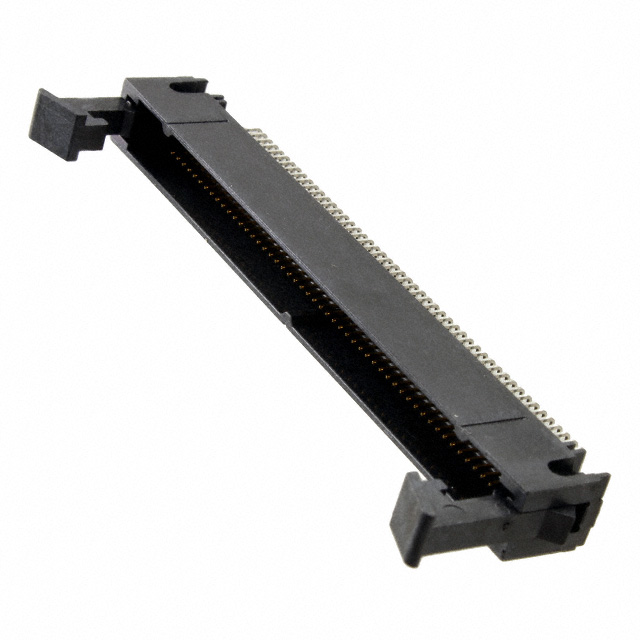

3M 矩形连接器 - 针座 - 公插针 81100-560203-RB

81100-560203-RB概述

    3M™ 4-Wall, Tripolarized Header 技术手册

    1. 产品简介


    3M™ 4-Wall, Tripolarized Header 是一款高性能连接器,专为需要高可靠性和耐久性的应用而设计。这种连接器具有多种配置,适用于通过孔安装(PTH)和表面贴装技术(SMT),并且具有直角和直通两种安装方式。主要应用于工业控制、通信系统、计算机设备以及其他需要高密度互连的场合。

    2. 技术参数


    - 物理参数
    - 绝缘材料:高温塑料(LCP)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:底层镍(100 µ" [2.54 mm])、擦拭区金(30 µ" [0.76 mm])
    - 焊接尾端:马口铁或锡铅(见订购信息)
    - 标记:3M标志、型号和方向三角形
    - 电气参数
    - 电流额定值:1个接触点时3.00 A;4个接触点时2.00 A;所有接触点时0.75 A
    - 电流额定条件:EIA-364-070方法2,最大温度上升30°C,按20%降额
    - 绝缘电阻:> 1 × 109 Ω(500 VDC)
    - 耐电压:500 VRMS(海平面)
    - 环境参数
    - 温度范围:-55°C至+105°C
    - 加工等级:最高260°C(符合J-STD-020C标准)
    - 潮湿敏感等级:1(符合J-STD-020C标准)
    - UL 文件号:E680803

    3. 产品特点和优势


    - 三极化结构:确保在插入820系列插座时具有高度对准性。
    - 缩短长度:与传统产品相比,半尺寸仅为100mil × 100mil,减小了总体尺寸。
    - 锁紧释放机构:适用于要求高可靠性应用。
    - 多种焊接尾端选项:通过孔焊接或表面贴装。
    - 高耐热塑料:适用于无铅焊接或焊膏工艺。
    - 四壁护罩:保护接触点免受污染。
    - 接触量可选:提供从20到100的多种接触数量选择。

    4. 应用案例和使用建议


    - 应用案例:这款连接器广泛应用于工业控制系统和电信基础设施中,因为它们需要高密度互连和可靠的电气连接。
    - 使用建议:
    - 确保在焊接过程中正确处理PCB板,以防止焊料桥接。
    - 在PCB板底部或焊接面增加引脚偷盗焊盘(Solder Thief Solder Pad),以防止引脚尖端焊料桥接。
    - 建议在焊后安装锁紧释放机构,以避免焊接过程中的损坏。

    5. 兼容性和支持


    - 兼容性:3M™ 4-Wall, Tripolarized Header 与820系列插座兼容。
    - 支持和维护:3M公司提供了详细的文档和技术支持,包括RoHS合规信息。如需进一步的技术咨询,可以联系销售或技术支持部门。

    6. 常见问题与解决方案


    - 问题1:焊料桥接。
    - 解决方案:使用引脚偷盗焊盘减少焊料桥接风险,并确保正确的PCB处理流程。
    - 问题2:锁紧释放机构松动。
    - 解决方案:检查并重新安装锁紧释放机构,确保其正确安装到位。

    7. 总结和推荐


    3M™ 4-Wall, Tripolarized Header 是一款高性能连接器,具有出色的电气特性和可靠性。其紧凑的设计、多样化的配置和广泛的适用性使其成为工业和通信领域的理想选择。强烈推荐使用这款连接器来满足高密度互连的需求。

81100-560203-RB参数

参数
颜色 黑色
防护等级 -
额定电流 750mA
间距-配接 1.27mm
排数 2
触头镀层厚度 - 配接 760nm
针脚数 100pin
触头镀层 - 配接
类型 Header,Latch Lock/Eject Hooks,Long
长*宽*高 77.72mm(长度)*26.13mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

81100-560203-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

81100-560203-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 81100-560203-RB 81100-560203-RB数据手册

81100-560203-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.5632 ¥ 213.932
10+ $ 21.7298 ¥ 181.8509
库存: 110
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 213.93
