951106-8622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 6pin 1A 金 黑色 通孔安装 12mm*2mm*2mm
供应商型号: H-951106-8622-AR
供应商: Heilind
标准整包数: 1

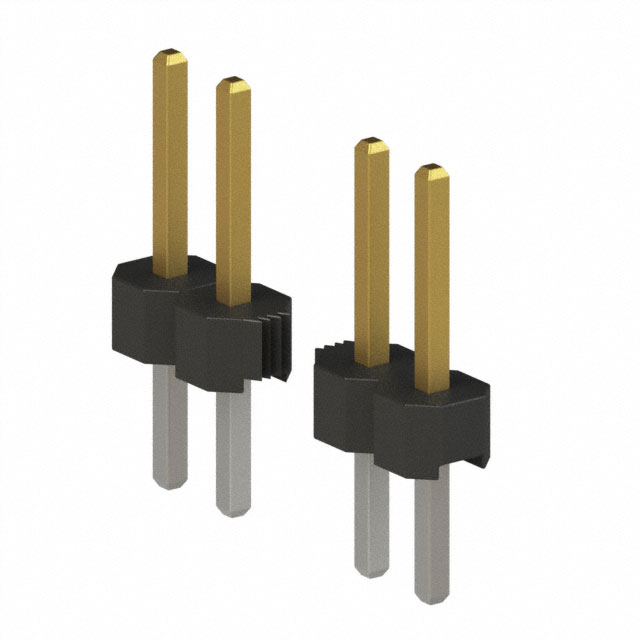

3M 矩形连接器 - 针座 - 公插针 951106-8622-AR

951106-8622-AR概述

    3M™ Pin Strip Header 2 mm 和 2 mm x 2 mm 直角及垂直焊锡尾 951 系列 技术手册

    产品简介


    3M™ Pin Strip Header 是一种高可靠性、高性能的电子连接器,适用于多种工业和消费电子产品。其主要功能是为电路板提供可靠的电气连接,具有优异的绝缘和温度稳定性。它广泛应用于工业控制、医疗设备、通信设备、汽车电子等领域。

    技术参数


    - 材料: 高温热塑性绝缘材料,接触部分为铜合金镀镍并闪金镀层,焊锡区域为哑光锡镀层。
    - 额定电流: 1 A
    - 绝缘电阻: ≥5 x 10^9 Ω @ 100 V DC
    - 耐电压: 1000 V AC @ 60 Hz
    - 过渡电阻: ≤20 mΩ
    - 工作温度范围: -40°C 至 +125°C
    - 加工温度: 最大 260°C(根据 -J-STD-020C 标准)
    - 湿度敏感等级: 1(根据 -J-STD-020C 标准)

    产品特点和优势


    1. 高温度耐受性: 高温热塑性绝缘材料和镀镍铜合金接触部分使其能够承受较高的工作温度。
    2. 优良的可焊性: 具备良好的焊锡兼容性,确保稳定可靠的焊接效果。
    3. 最大化 PCB 空间利用: 设计紧凑,能够在有限的空间内提供更多的连接点。
    4. 堆叠功能: 支持多排堆叠,提高连接密度和灵活性。
    5. 兼容性强: 既适用于板载安装也适用于线缆安装,提供了更大的设计自由度。
    6. 环保认证: 符合 RoHS 标准,适合环保要求高的应用场合。

    应用案例和使用建议


    3M™ Pin Strip Header 在工业自动化、汽车电子和医疗器械等领域广泛应用。例如,在一个汽车仪表盘的应用中,通过使用这种连接器可以简化线路布局,提高整体可靠性。使用时应注意以下几点:
    - 确保焊接温度不超过 260°C,避免损坏材料。
    - 选择合适的排数和针脚数量以满足具体需求。
    - 焊接后进行充分的冷却以确保焊接质量。

    兼容性和支持


    该产品与市面上主流的 PCB 板载和线缆安装产品兼容。3M 公司提供详细的技术支持和售后服务,如有需要,用户可以通过访问 www.3Mconnectors.com 或联系当地的 3M 客服中心获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题: 连接器焊接时出现虚焊现象。
    - 解决方法: 确保焊接温度和时间符合规范,焊接前清洁焊盘表面,使用适当的助焊剂。
    2. 问题: 连接器插入时出现接触不良。
    - 解决方法: 检查连接器插针是否变形或损坏,清洁插座内部杂质。
    3. 问题: 产品安装后电气性能不稳定。
    - 解决方法: 检查所有连接点的焊接质量,确保没有松动或未焊透的情况。

    总结和推荐


    3M™ Pin Strip Header 2 mm 和 2 mm x 2 mm 直角及垂直焊锡尾 951 系列是一款高性能、高可靠性的电子连接器,特别适合在高温、高湿度和高密度连接需求的应用场合。其出色的电气特性和耐用性使得它在市场上具备很强的竞争力。因此,强烈推荐在工业控制、汽车电子和医疗器械等领域的项目中使用此产品。

951106-8622-AR参数

参数
触头镀层 - 配接
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 2mm
排数 1
针脚数 6pin
额定电流 1A
类型 Header,Push-Pull
长*宽*高 12mm*2mm*2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

951106-8622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951106-8622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951106-8622-AR 951106-8622-AR数据手册

951106-8622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3447 ¥ 2.8717
700+ $ 0.2873 ¥ 2.3934
1700+ $ 0.278 ¥ 2.3155
3200+ $ 0.2736 ¥ 2.2788
3844+ $ 0.2736 ¥ 2.2788
库存: 865
起订量: 70 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.87
