N7E50-Q516RB-50-WF

厂牌: 3M
产品描述: Connector 50pin 正常,标准-顶部 8.65mm CompactFlash - Type I,II 标准安装,贴片安装,顶部安装 47mm(长度)*26mm(高度)
供应商型号: 2672677
供应商: 海外现货
标准整包数: 1

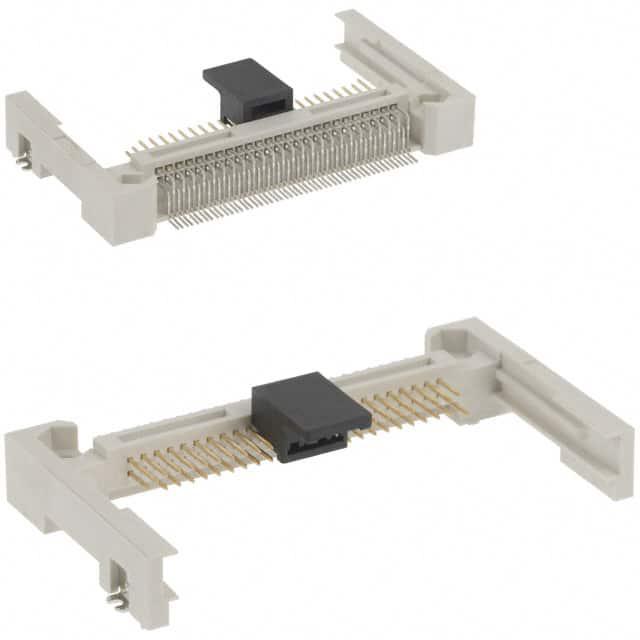

3M 存储器连接器 - PC 卡插槽 N7E50-Q516RB-50-WF

N7E50-Q516RB-50-WF概述

    3M™ CF Card Header 技术手册

    产品简介


    3M™ CF Card Header 是一款用于连接 CompactFlash(CF)存储卡的电子元器件。该产品支持 CompactFlash 类型 I 和类型 II 卡,广泛应用于需要高可靠性和大容量存储的应用场景,如工业控制、监控系统、嵌入式设备等领域。

    技术参数


    - 物理特性
    - 材料:高温度热塑塑料绝缘材料
    - 燃烧等级:UL 94V-0
    - 颜色:米色
    - 电气特性
    - 接触材料:铜合金
    - 镀层
    - 底镀层:镍 2.03 μm [80 μ″]
    - 擦拭区:金 0.38 μm [15 μ″] 或 0.76 μm [30 μ″]
    - 焊接尾部:镀锡铜 3.81μm [150μ″] 或镀金
    - 最大电流承载能力:0.5 A
    - 绝缘电阻:10^3 MΩ 在 500 VDC 下
    - 耐电压:500 VAC,持续 1 分钟
    - 温度范围:-40°C 至 +85°C
    - 加工等级:最高 260°C(符合 J-STD-020C)
    - 潮湿敏感度等级:1(符合 J-STD-020C)

    - 其他参数
    - 插头可匹配 CompactFlash 类型 I 和类型 II 卡
    - 极化选项:顶部或底部板载
    - 延长导轨:便于准确轻松插入卡片
    - 单排表面贴装焊接尾部:便于自动放置和红外焊接
    - 可选 2 mm 的板距:便于安装
    - 符合 CFA 标准:确保兼容性和可靠性

    产品特点和优势


    1. 多功能性:可以匹配 CompactFlash 类型 I 和类型 II 卡。
    2. 极化选项:支持顶部或底部板载,增加了设计灵活性。
    3. 延长导轨:提高了插入卡片的精度和简便性。
    4. 焊锡尾部:便于自动化生产和 SMT 工艺。
    5. 兼容性强:符合行业标准,确保广泛的兼容性。

    应用案例和使用建议


    1. 工业控制:用于实时数据记录系统,确保可靠的数据存储。
    2. 监控系统:适合作为视频监控系统的存储单元,能够承受恶劣的环境条件。
    3. 嵌入式设备:适用于需要高速存储的设备,如 POS 系统、医疗设备等。
    使用建议:
    - 在安装过程中应注意卡片的正确插入方向。
    - 确保焊接过程符合制造商的工艺要求。
    - 定期检查插头和卡片之间的接触情况,避免因灰尘或氧化导致的接触不良。

    兼容性和支持


    - 兼容性:3M™ CF Card Header 具有良好的兼容性,适用于多种 CompactFlash 类型的存储卡和相关设备。
    - 支持:3M 公司提供技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    - 问题:插头与卡片不匹配。
    - 解决方案:确认所使用的卡片是否为 CompactFlash 类型 I 或类型 II,并确保插头支持相应类型。
    - 问题:插入卡片时出现卡顿。
    - 解决方案:检查延长导轨是否有损坏或异物阻挡,确保导轨正常。
    - 问题:绝缘电阻降低。
    - 解决方案:检查周围环境湿度,确保在适宜的温度和湿度范围内使用,必要时更换新的插头。

    总结和推荐


    3M™ CF Card Header 是一款高性能的电子元器件,具备广泛的兼容性和高度可靠性,非常适合于各种需要大容量存储的应用场景。结合其耐用的设计和优秀的性能参数,推荐在工业控制、监控系统和嵌入式设备中使用。
    该产品的质量和性能得到了充分验证,通过选择合适的配置和遵循使用建议,用户可以在各种环境中实现高效稳定的数据存储。如果您正在寻找一个可靠的 CompactFlash 存储解决方案,3M™ CF Card Header 是一个理想的选择。

N7E50-Q516RB-50-WF参数

参数
板上高度 8.65mm
针脚数 50pin
类型 Connector
卡类型 CompactFlash - Type I,II
安装特性 正常,标准-顶部
长*宽*高 47mm(长度)*26mm(高度)
安装方式 标准安装,贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

N7E50-Q516RB-50-WF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7E50-Q516RB-50-WF数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7E50-Q516RB-50-WF N7E50-Q516RB-50-WF数据手册

N7E50-Q516RB-50-WF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.0373
10+ ¥ 46.6255
25+ ¥ 45.7929
100+ ¥ 44.9603
250+ ¥ 44.9603
500+ ¥ 44.9603
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.03
