929647-05-07-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 2.5A 250nm 金 黑色 通孔安装 17.8mm*2.92mm*2.54mm
供应商型号: 929647-05-07-I
供应商: 国内现货
标准整包数: 1

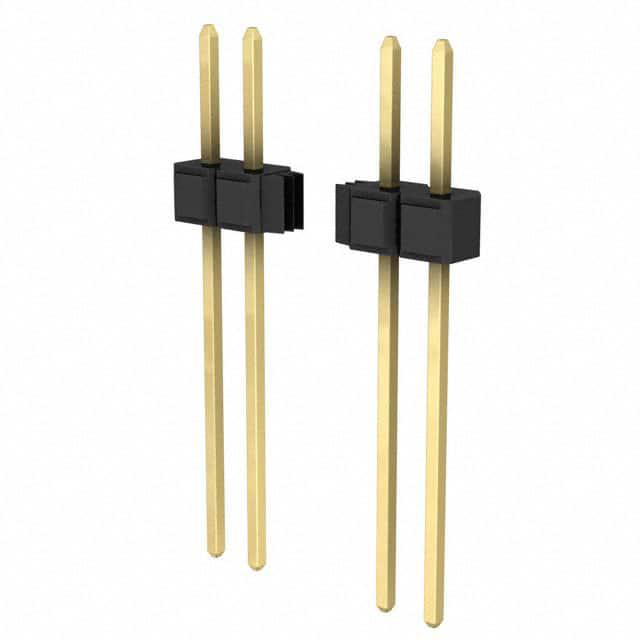

3M 矩形连接器 - 针座 - 公插针 929647-05-07-I

929647-05-07-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M公司生产的3M™ Pin Strip Header Single and Dual Row 是一款高性能的连接器产品,适用于单行和双行排针的应用。该产品采用直角和直针设计,通过焊接尾部进行固定。该产品具有多种材料选项,如玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),可根据不同的应用需求选择合适的材料。此外,它还提供金、亮锡、无铅锡三种电镀选项,以满足不同电气特性的要求。这些连接器广泛应用于各种工业控制、自动化设备和通信设备中。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:
    - 下镀层:50 μ” [1.27 μm] 镍
    - 擦拭区和焊接尾部:根据订单信息(金、亮锡、无铅锡选项)
    - 电气规格:
    - 电流额定值:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω 在 500 VDC
    - 耐压:1500 VRMS 在海平面
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅PCT部件符合J-STD-020C标准)最高绝缘体温度191°C(仅用于波峰焊工艺)
    - 潮湿敏感等级:1级(符合J-STD-020C标准,仅PCT部件)

    产品特点和优势


    - 可堆叠设计:可以轻松堆叠多个连接器,提高空间利用率。
    - 多种电镀选项:金、亮锡和无铅锡选项,适应不同应用环境。
    - 高温塑料:PCT材料适合波峰焊和红外焊接,确保焊接过程的稳定性和可靠性。
    - 焊接防溢出设计:提供防焊料溢出的设计,防止焊料渗入连接器内部。
    - 板卡插针固定功能:增加了一种固定插针的功能选项,增强机械稳定性。

    应用案例和使用建议


    - 工业自动化设备:在需要高可靠性和紧凑布局的应用中,这种连接器能够有效地连接控制板和主板。
    - 通信设备:在电信设备和网络设备中,该连接器可以用于信号传输和电源分配。
    - 使用建议:为了确保连接器的最佳性能,建议遵循制造商的推荐孔径模式,并进行适当的安装检查,以避免虚焊或短路。

    兼容性和支持


    - 兼容性:该产品具有较高的兼容性,能够与其他主流电子元器件和设备无缝对接。
    - 支持和服务:3M公司提供全方位的技术支持和售后服务,确保客户能够获得最佳的产品体验和售后保障。

    常见问题与解决方案


    - 问题1:焊接过程中连接器损坏。
    - 解决方法:确保使用正确的焊接温度和时间,避免过热导致连接器损坏。

    - 问题2:连接不稳定。
    - 解决方法:检查孔径模式是否正确,并确认焊接质量,确保每个引脚都牢固焊接。

    总结和推荐


    3M™ Pin Strip Header Single and Dual Row 连接器凭借其卓越的性能、多样化的配置选项和广泛的适用性,成为工业和通信设备领域的理想选择。其堆叠设计、高温塑料和多种电镀选项使其在众多应用中表现出色。因此,强烈推荐使用此产品来满足您的连接需求。

929647-05-07-I参数

参数
针脚数 7pin
触头镀层 - 配接
额定电流 2.5A
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
排数 1
颜色 黑色
防护等级 -
长*宽*高 17.8mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售

929647-05-07-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-07-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-07-I 929647-05-07-I数据手册

929647-05-07-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
