929745-02-35-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 70pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-35-I
供应商: 国内现货
标准整包数: 1

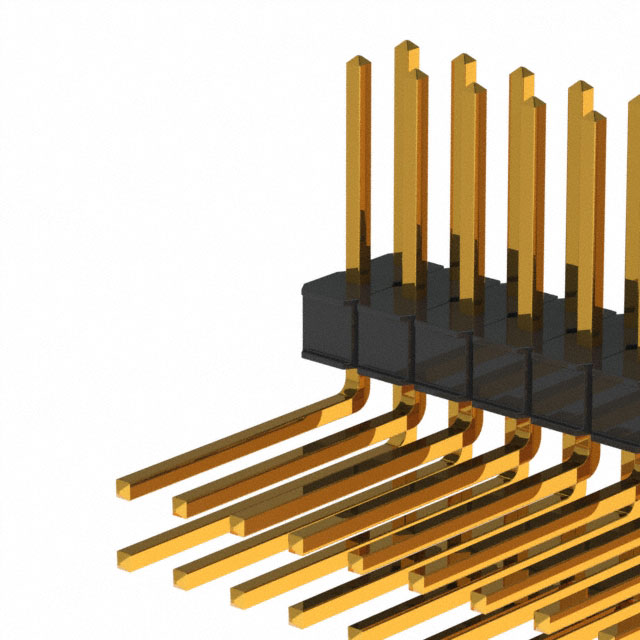

3M 矩形连接器 - 针座 - 公插针 929745-02-35-I

929745-02-35-I概述

    3M™ Pin Strip Header 929 Series 技术手册

    产品简介


    3M™ Pin Strip Header Single and Dual Row(929 系列)是一款适用于各种电路板连接应用的电子元器件。该系列提供直角和垂直焊接尾部设计,能够用于多种电子设备中。主要用途包括汽车电子、通信设备、工业自动化控制等。

    技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚酯 (PBT) 或耐高温 (PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料
    - 材料:铜合金
    - 镀层:50 µ” [1.27 µm] 镍镀层
    - 镀层选项:金、磨砂锡、锡铅
    - 电气特性
    - 电流容量:2.5 安培
    - 绝缘电阻:5 x 10^9 Ω @ 500 VDC
    - 耐压强度:1500 VRMS 海平面
    - 环境条件
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:260°C (符合 J-STD-020C) PCT 版本
    - 潮湿敏感度等级:1 级 (符合 J-STD-020C)

    产品特点和优势


    - 可堆叠设计:通过选择不同的安装方式(直角或垂直),可以轻松实现多层堆叠。
    - 多种镀层选项:提供金、磨砂锡、锡铅三种镀层选项,满足不同需求。
    - 高耐温塑料:使用 PCT 材料确保在波峰焊或红外焊接过程中的稳定性。
    - 焊盘支撑:特别设计的焊盘支撑可以避免波峰焊时短路。
    - 板对引脚固定特性:可选的板对引脚固定功能提高产品的可靠性。

    应用案例和使用建议


    - 应用场景:在汽车电子、通信设备和工业自动化等领域,该产品广泛应用于需要高性能和高可靠性的场合。
    - 使用建议:为了确保最佳性能,建议在焊接过程中使用合适的焊接温度和时间,以避免材料变形或损坏。同时,在选择产品时需根据具体应用需求选择适当的镀层类型。

    兼容性和支持


    - 兼容性:与市面上主流的 PCB 和其他电子组件具有良好的兼容性。
    - 支持和维护:3M 提供全方位的技术支持和售后服务,如遇到任何问题可随时联系 800-225-5373 获取帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的镀层类型?
    - 解决方案:根据具体应用场景和环境要求选择。例如,对于要求高性能的应用,推荐使用金镀层;对于成本敏感的应用,则可以选择锡铅镀层。

    2. 问题:焊接过程中出现短路怎么办?
    - 解决方案:使用本产品的焊盘支撑设计,确保焊接时不会出现短路。若仍出现问题,可咨询3M技术支持。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929 系列在设计和性能方面表现优异,能够满足多种应用的需求。其多样化的镀层选择和可靠的设计使其在市场上具备很强的竞争力。我们强烈推荐在需要高性能连接解决方案的应用中使用此产品。
    如果您有任何疑问或需要更多详细信息,请访问 [3M Interconnect Solutions 网站](http://www.3M.com/interconnects/) 或联系客户服务电话 800-225-5373。

929745-02-35-I参数

参数
颜色 黑色
类型 Header,Push-Pull
额定电流 2.5A
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
防护等级 -
针脚数 70pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-35-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-35-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-35-I 929745-02-35-I数据手册

929745-02-35-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
