929665-04-31-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 62pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-31-I
供应商: 国内现货
标准整包数: 1

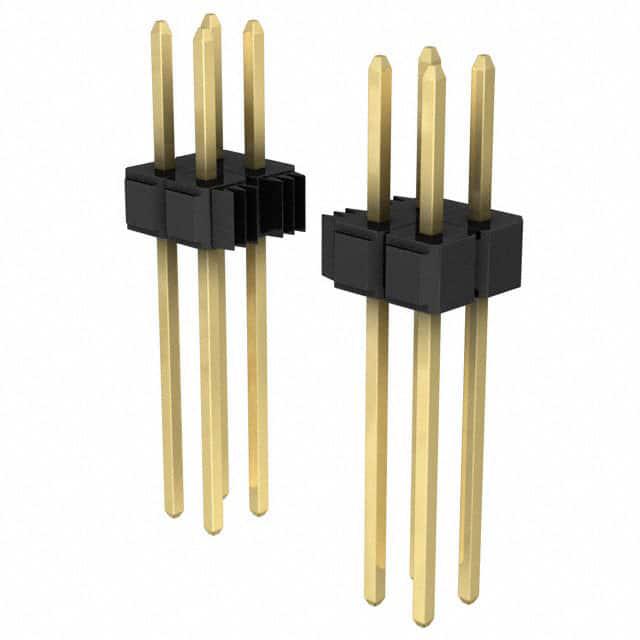

3M 矩形连接器 - 针座 - 公插针 929665-04-31-I

929665-04-31-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排是一种广泛应用于连接系统的电子元器件。它采用直角和直立两种安装方式,适用于焊接尾部。主要特点是具有堆叠能力、多种镀层选择(金、光亮锡、锡铅合金)以及适用于波峰焊和红外焊接的高温塑料绝缘材料。这些特点使其在各种复杂环境下依然能够保持出色的性能。

    2. 技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数:
    - 材料:铜合金
    - 镀层:底层50微英寸镍
    - 切削和焊接尾部镀层选项(金、光亮锡、锡铅合金)
    - 电气参数:
    - 电流承载能力:2.5安培
    - 绝缘电阻:>5×10^9欧姆 @ 500伏直流
    - 耐电压:海平面1500VRMS
    - 环境参数:
    - 温度范围:-40°C至+105°C
    - 工艺等级:260°C(仅限PCT部件,J-STD-020C标准),最大绝缘体温度191°C(仅限焊接波浪过程)
    - 潮湿敏感等级:1级(J-STD-020C标准,仅限PCT部件)
    - UL文件号:E680803

    3. 产品特点和优势


    - 堆叠能力:允许轻松堆叠多层,简化系统设计。
    - 多种镀层选择:适应不同应用场景,提高可靠性和抗腐蚀性。
    - 高温塑料绝缘材料:适用于波峰焊和红外焊接,确保在高温环境下也能正常工作。
    - 焊接支柱:提供额外的空间距离,防止焊接过程中焊点短路。
    - 板端针固位选项:增强机械稳定性,减少振动导致的松动。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于汽车电子系统中的传感器连接。
    - 在工业自动化设备中作为信号传输接口。

    - 使用建议:
    - 确保在焊接过程中保持适当的温度和时间,避免过热损伤。
    - 使用合适的孔径图案以确保良好的电气接触。
    - 为防止过早老化,建议在非极端环境中使用。

    5. 兼容性和支持


    - 兼容性:
    - 可与其他标准插头/插座组合使用,适用于不同的连接需求。
    - 支持和服务:
    - 提供详尽的技术文档和支持服务。
    - 定制化产品订单服务,满足特定应用需求。

    6. 常见问题与解决方案


    - Q: 如何确定正确的孔径尺寸?
    - A: 参考技术手册中的推荐孔径图案,确保良好的电气接触和机械稳定性。
    - Q: 如何处理焊接过程中出现的气泡?
    - A: 确保焊接温度和时间适宜,避免过度加热,使用适当的助焊剂可以有效减少气泡形成。
    - Q: 如何延长产品使用寿命?
    - A: 在适宜的环境中使用,避免长时间暴露在极端温度或高湿度条件下。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row 是一款高性能的电子元器件,具备优秀的电气和机械特性,适用于多种复杂的应用环境。其多种镀层选择、高温塑料绝缘材料以及机械稳定性等特点使其在市场上具有较强的竞争力。总体来说,该产品是值得推荐的产品,适合用于汽车电子、工业自动化等多个领域的连接需求。

929665-04-31-I参数

参数
针脚数 62pin
触头镀层 - 配接
间距-配接 2.54mm
额定电流 2.5A
颜色 黑色
排数 2
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-31-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-31-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-31-I 929665-04-31-I数据手册

929665-04-31-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 7.63 ¥ 63.5579
10+ $ 7.085 ¥ 59.0181
20+ $ 6.649 ¥ 55.3862
库存: 75
起订量: 8 增量: 1
交货地:
最小起订量为:2
合计: ¥ 127.11
