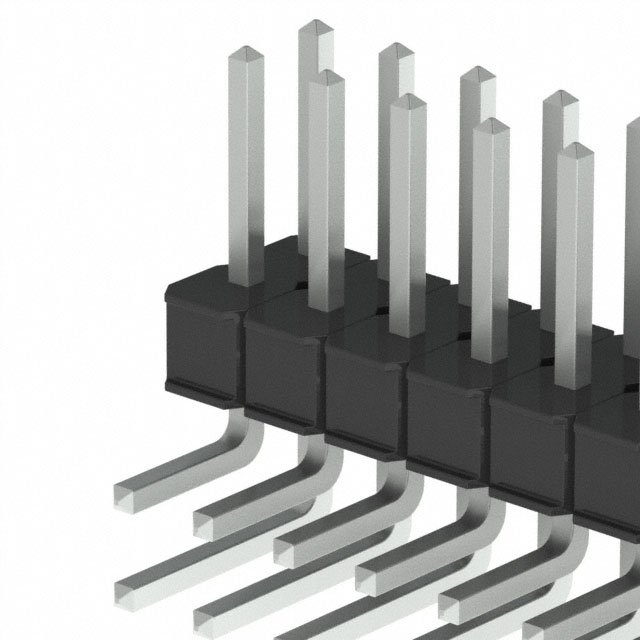

929838-01-10

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 3M156509-20-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929838-01-10

929838-01-10概述

    # 3M™ Pin Strip Header 单双排电子元器件技术手册

    产品简介


    基本介绍
    3M™ Pin Strip Header 单双排系列(929 系列)是一款广泛应用于电子工业的连接器产品。该系列产品提供了多种配置选择,包括直角与直插式设计、镀金、镀锡铅合金或镀 Matte Sn(软光亮锡)等表面处理选项,以及单排和双排设计,满足不同电路板焊接需求。其核心应用领域涵盖消费电子、通信设备、工业控制以及汽车电子等行业。
    主要功能
    - 提供堆叠安装能力,适用于多层板设计。
    - 支持波峰焊和回流焊工艺。
    - 高温塑料材料保证高可靠性。
    - 支持针脚固定装置,增强 PCB 板上的稳定性。
    - 提供多样的尺寸和尾部长度配置,以适应不同的连接需求。

    技术参数


    物理参数
    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),具备 UL 94V-0 的阻燃等级。
    - 颜色:黑色。
    - 接触件材料:铜合金。
    - 镀层:基础镀镍厚度为 50 微英寸(1.27 微米),尾部和擦拭区可根据需求选择镀金、软光亮锡或锡铅合金。
    电气参数
    - 电流承载能力:2.5A。
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500VDC。
    - 耐压:海平面下 1500VRMS。
    环境参数
    - 温度范围:-40°C 至 +105°C。
    - 焊接温度:PCT 材料部分为 260°C(J-STD-020C 规范),PBT 材料为 191°C。
    - 湿度敏感等级:一级(J-STD-020C 规范)。
    - UL 文件编号:E680803。

    产品特点和优势


    - 堆叠能力:支持多层电路板堆叠,简化复杂布线设计。
    - 兼容性:提供多种镀层和尺寸选择,适配性强。
    - 高可靠性:采用高温塑料材料,耐久耐用。
    - 灵活性:可选针脚固定装置,提高连接可靠性。
    - 环保合规:符合 RoHS 和中国 RoHS 要求。

    应用案例和使用建议


    典型应用场景
    - 消费电子设备:如平板电脑、智能音箱。
    - 工业自动化设备:用于控制面板和传感器接口。
    - 汽车电子系统:发动机控制单元或多媒体系统连接。
    使用建议
    1. 波峰焊焊接:建议使用高温度的 PCT 材料以确保焊接效果。
    2. 针脚固定:对于震动较大场合,建议选择带有针脚固定装置的产品。
    3. 布局优化:尽量避免过度弯曲尾部,保持接触良好。

    兼容性和支持


    兼容性
    - 可与主流电路板制造商生产的标准 PCB 兼容。
    - 配套工具和设计指南可直接从 3M 官方网站获取。
    支持和服务
    3M 提供详尽的技术文档和在线咨询服务,客户可通过 800-225-5373 获取帮助。此外,所有产品均享受 90 天的质量保证服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保焊接温度达到要求 |
    | 尾部变形 | 避免过度弯曲尾部 |
    | 连接松动 | 安装针脚固定装置 |

    总结和推荐


    综合评估
    3M™ Pin Strip Header 单双排系列以其卓越的设计灵活性、广泛的温度适应性和严格的环保标准赢得了市场的高度认可。其丰富的配置选项和可靠的产品性能使其成为众多行业客户的首选。
    推荐使用
    我们强烈推荐此产品用于需要高性能连接器的应用场景。无论是在消费电子还是工业控制领域,其多样化的规格和可靠的性能都为其加分。同时,3M 提供的专业技术支持也增强了产品的市场竞争力。

929838-01-10参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
排数 2
颜色 黑色
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
针脚数 20pin
防护等级 -
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装
