首页  >  产品百科  >  N7E50-A516PK-20

N7E50-A516PK-20

厂牌: 3M
产品描述: Connector 50pin 反向-底部 6.64mm CompactFlash - Type I 底座安装,背面安装,贴片安装 50.6mm(长度)*26.5mm(高度)
供应商型号: 4180159
供应商: 海外现货
标准整包数: 1

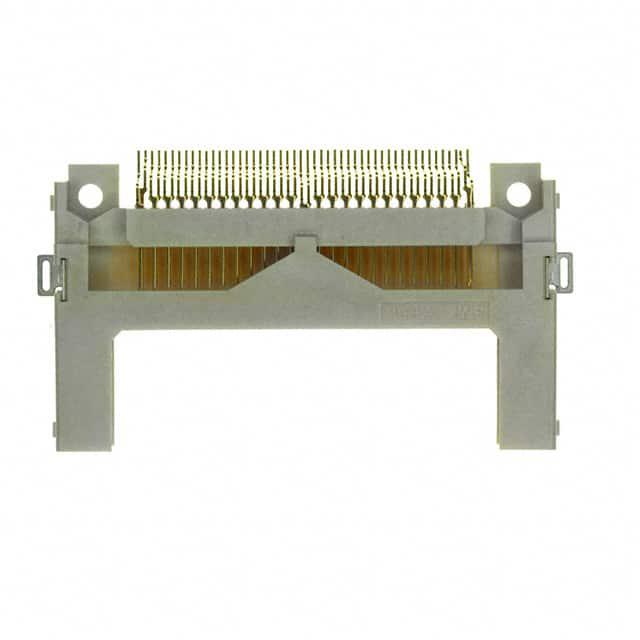

3M 存储器连接器 - PC 卡插槽 N7E50-A516PK-20

N7E50-A516PK-20概述

    3M™ CF Card Header 技术手册

    产品简介


    3M™ CF Card Header 是一种专为CompactFlash™ Type I设计的表面贴装连接器,适用于高振动和移动应用环境。其主要功能是提供一个安全可靠的接口,用于CompactFlash存储卡的插入和移除。该产品广泛应用于工业控制、便携式设备、医疗设备等领域。

    技术参数


    - 产品标准: 符合CFA标准
    - 安装方式: 单行焊接尾端,间距为0.635mm
    - 板级间隙: 1.64mm(standoff)
    - 引出选项: 包括弹出选项和固定夹,便于卡的拆卸和稳定性
    - 电气特性: 额定电流0.5A,绝缘电阻>1×10^9Ω,耐压500VRMS
    - 环境条件: 工作温度范围-55°C到+85°C,工艺耐受260°C
    - 材料与规格: 绝缘材料为液晶聚酯(LCP),接触材料为铜合金,电镀镍底镀层和金闪镀层

    产品特点和优势


    - 符合标准: 满足CompactFlash协会(CFA)标准,保证产品质量和可靠性
    - 灵活拆卸: 通过弹出选项和固定夹设计,可轻松拆卸CompactFlash存储卡
    - 适应性强: 可适应高振动和移动环境,适合于工业控制和便携式设备
    - 环保材料: RoHS合规,采用环保材料制作,对环境友好

    应用案例和使用建议


    - 工业控制: 3M™ CF Card Header可用于工业自动化设备中,确保数据存储的稳定性和安全性
    - 便携式设备: 在便携式设备中使用时,可以利用其固定夹增加稳定性,避免震动导致的数据丢失
    - 医疗设备: 适用于医疗设备中,由于其可靠性和高振动适应性,能够在恶劣环境下提供稳定的数据存储支持
    使用建议:
    - 在高温环境下使用时,确保工艺温度不超过260°C
    - 使用弹出选项时,注意避免过度用力导致损坏

    兼容性和支持


    - 兼容性: 兼容所有CompactFlash Type I标准存储卡
    - 支持服务: 提供详尽的技术文档和支持信息,用户可通过技术支持热线(800-225-5373)获取更多信息

    常见问题与解决方案


    - 问题: 存储卡无法完全插入
    - 解决方案: 检查引脚和焊盘是否有异物堵塞,确保安装正确无误
    - 问题: 弹出按钮无法正常工作
    - 解决方案: 检查按钮是否被卡住,必要时更换新的弹出模块

    总结和推荐


    3M™ CF Card Header 是一款具有高可靠性和广泛应用范围的产品,适合各种高振动和移动环境下的应用。其独特的弹出和固定夹设计使其在紧凑空间内也能保持稳定。强烈推荐用于需要高可靠性数据存储的应用场合。

N7E50-A516PK-20参数

参数
针脚数 50pin
类型 Connector
卡类型 CompactFlash - Type I
安装特性 反向-底部
板上高度 6.64mm
长*宽*高 50.6mm(长度)*26.5mm(高度)
安装方式 底座安装,背面安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

N7E50-A516PK-20厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7E50-A516PK-20数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7E50-A516PK-20 N7E50-A516PK-20数据手册

N7E50-A516PK-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.1073
10+ ¥ 63.5668
20+ ¥ 62.4317
50+ ¥ 62.4317
100+ ¥ 61.2965
200+ ¥ 61.2965
500+ ¥ 61.2965
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.1
