929667-02-36-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*13.15mm(高度)
供应商型号: 3M156315-72-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929667-02-36-I

929667-02-36-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介

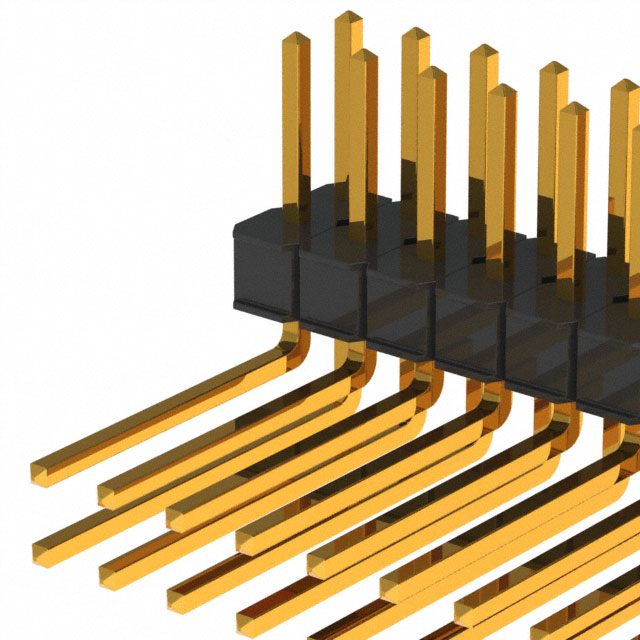

    3M™ Pin Strip Header Single and Dual Row 是一种适用于多种电子连接解决方案的高性能元器件。它包含单行和双行设计,可提供直角或直焊尾部选项。这种针排适用于电路板间及电缆间的连接,广泛应用于工业自动化、汽车电子、医疗设备等领域。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点镀层:50 µ” [1.27 µm] 镍基底镀层,提供金、雾面锡、锡铅三种镀层选择
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 温度范围:-40°C 到 +105°C
    - 加工温度:260°C(仅限PCT零件)

    3. 产品特点和优势


    - 堆叠式设计:支持多层板级堆叠,适合紧凑型电路设计。
    - 多种镀层选项:提供金、雾面锡、锡铅镀层选择,满足不同应用场景需求。
    - 高耐温材料:采用PCT材料,可承受波峰焊接和红外焊接工艺,适用于多种组装工艺。
    - 引脚固定功能:提供可选的引脚固定功能,提高可靠性。
    - 兼容性:易于与其他标准引脚头匹配,确保良好连接性。

    4. 应用案例和使用建议


    - 工业自动化:适用于复杂控制系统中信号传输。
    - 汽车电子:用于车身控制模块之间或传感器与控制器之间的连接。
    - 医疗设备:适用于医疗设备中的精密电路板间连接,保证信号传输的稳定性和可靠性。
    使用建议:
    - 在安装时,建议使用推荐的孔径设计,以确保最佳连接效果。
    - 确保引脚焊接温度不超过规定的最高温度限制,避免损坏。

    5. 兼容性和支持


    3M™ Pin Strip Header 单双行设计兼容标准连接器规范,易于与其他电子元件匹配使用。供应商提供详细的订购指南和技术支持,帮助客户快速找到合适的产品并解决问题。

    6. 常见问题与解决方案


    - Q: 如何正确安装引脚?
    - A: 参考推荐的孔径设计,确保良好的电气连接。

    - Q: 产品的工作温度范围是多少?
    - A: 产品可在-40°C 至 +105°C 范围内正常工作。

    - Q: 如何处理焊接温度超过规定值的情况?
    - A: 应避免过高的焊接温度,以免影响产品的机械和电气性能。如有必要,可咨询供应商获取技术支持。

    7. 总结和推荐


    3M™ Pin Strip Header 单双行是一种设计先进、性能稳定的电子连接元器件。它的多功能性和高可靠性使其成为各种工业和商业应用的理想选择。综合考虑其性能、适用性和市场竞争力,我们强烈推荐此产品用于需要高效、可靠连接的应用场合。
    如果您有任何疑问或需要进一步的帮助,请随时联系3M技术支持部门。

929667-02-36-I参数

参数
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 72pin
排数 2
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
颜色 黑色
额定电流 2.5A
长*宽*高 91.4mm(长度)*13.15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-02-36-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-02-36-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-02-36-I 929667-02-36-I数据手册

929667-02-36-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
