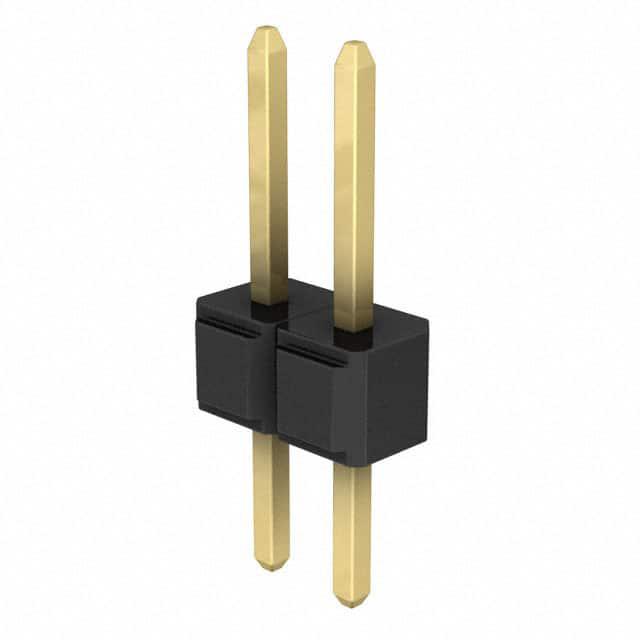

929647-09-02-I

厂牌: 3M
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 5.1mm(长度)*2.92mm(高度)
供应商型号: 3M156537-02-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-09-02-I

929647-09-02-I概述

    3M™ Pin Strip Header 单双排连接器 — 技术手册解析

    产品简介


    3M™ Pin Strip Header 是一种用于电气和电子设备的单双排连接器系列。它具有直角和直角两种配置,并提供了锡铅、金和镀镍的焊接尾部选项。这些连接器适用于各种环境和应用领域,例如工业自动化、通信设备和消费电子产品。它们能够提供可靠和稳定的电气连接,从而确保设备的正常运行。

    技术参数


    - 绝缘材料: 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 燃烧等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 触点电镀:
    - 基底层:50 µ” [1.27 µm] 镍
    - 擦拭区和焊接尾部:金、镀镍锡或锡铅电镀(具体取决于订购信息)
    - 电气参数:
    - 电流容量:2.5 A
    - 绝缘电阻:≥ 5 × 10^9 Ω(500 V DC)
    - 耐电压:1500 VRMS(海平面)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(J-STD-020C,仅适用于 PCT 部件)
    - 潮湿敏感级别:1 级(J-STD-020C)

    产品特点和优势


    3M™ Pin Strip Header 连接器拥有多种独特功能,使其在市场上具备较强的竞争力:
    1. 堆叠式设计: 可以轻松实现多个连接器之间的堆叠,简化复杂布线。
    2. 电镀选项: 提供了多种电镀选项(如金、镀镍锡和锡铅),增强了抗腐蚀性和耐用性。
    3. 高耐热塑料: 适合波峰焊和红外回流焊工艺,提高了焊接质量。
    4. 焊脚间隔: 提供了焊接空间,使波峰焊更加容易。
    5. 板载引脚固定特性: 选择‘‘9R9’’下单时,可增加板载引脚固定特性。

    应用案例和使用建议


    3M™ Pin Strip Header 主要应用于工业自动化系统、通信设备和消费电子产品。以下是一些典型的应用场景和建议:
    1. 工业自动化系统: 在传感器和执行器之间建立可靠的电气连接。
    2. 通信设备: 用于路由器、交换机和其他网络设备中的信号传输。
    3. 消费电子产品: 在手机、平板电脑等便携设备中实现各模块之间的连接。
    使用建议:
    - 确保焊接尾部的选择符合所需的工作环境。
    - 注意选择正确的电镀类型以适应特定应用的需求。
    - 使用推荐的孔距进行焊接以确保最佳连接效果。

    兼容性和支持


    3M™ Pin Strip Header 具有较高的兼容性,可以与其他标准连接器配合使用。同时,3M 提供全面的技术支持和售后服务,以确保客户在使用过程中获得最大的帮助和支持。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 焊接不良:
    - 解决方案:检查焊接尾部选择是否正确,确保焊接工艺符合规范。
    2. 接触电阻过高:
    - 解决方案:确认电镀层是否完好无损,必要时重新进行焊接。
    3. 机械损坏:
    - 解决方案:仔细安装和拆卸,避免剧烈震动或外力冲击。

    总结和推荐


    3M™ Pin Strip Header 单双排连接器凭借其卓越的设计、稳定性和广泛的适用范围,在市场上具有明显的竞争优势。无论是在工业自动化、通信还是消费电子领域,都能为客户提供可靠的连接解决方案。强烈推荐给需要高性能连接器的工程师和技术人员。
    本技术手册提供了详尽的产品特性和详细规格信息,有助于用户深入了解并有效利用 3M™ Pin Strip Header 连接器。

929647-09-02-I参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 2.5A
颜色 黑色
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
长*宽*高 5.1mm(长度)*2.92mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
