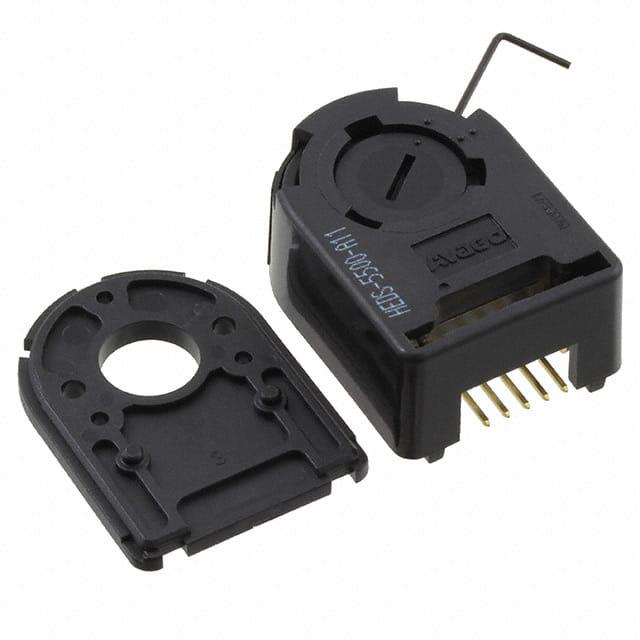

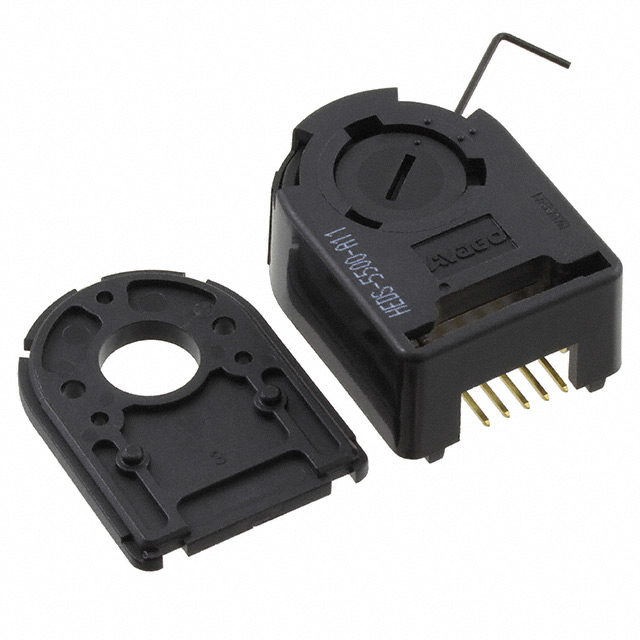

HEDS-5500#A11

产品分类: 编解码器
厂牌: BROADCOM
产品描述: Broadcom 光电编码器, 5V 直流电源, 增量读数
供应商型号: 1161184
供应商: 海外现货
标准整包数: 1
BROADCOM 编解码器 HEDS-5500#A11

HEDS-5500#A11概述


    产品简介


    HEDM-55xx/560x & HEDS-55xx/56xx
    Quick Assembly Two and Three Channel Optical Encoders
    HEDM-55xx/560x 和 HEDS-55xx/56xx 是高可靠性、低成本的两通道和三通道光学增量编码器。这些编码器适用于高速度和高分辨率的应用场合,广泛应用于打印机、绘图仪、磁带驱动器、定位台和自动处理系统等。

    技术参数


    HEDS系列
    - 存储温度范围: -40°C 至 100°C
    - 操作温度范围: -40°C 至 100°C
    - 电源电压范围: -0.5 V 至 7 V
    - 输出电压范围: -0.5 V 至 VCC
    - 每个通道输出电流: -1.0 mA 至 5 mA
    - 脉冲宽度误差: 5°e 至 10°e
    - 逻辑状态宽度误差: 5°e 至 10°e
    - 相位误差: 15°e 至 20°e
    - 位置误差: 最大 40 min. of arc
    - 循环误差: 最大 5°e
    HEDM系列
    - 存储温度范围: -40°C 至 70°C(HEDM-550x/560x),-40°C 至 85°C(HEDM-5540)
    - 操作温度范围: -40°C 至 70°C(HEDM-550x/560x),-40°C 至 85°C(HEDM-5540)
    - 电源电压范围: -0.5 V 至 7 V
    - 输出电压范围: -0.5 V 至 VCC
    - 每个通道输出电流: -1.0 mA 至 5 mA
    - 脉冲宽度误差: 10°e 至 15°e
    - 逻辑状态宽度误差: 10°e 至 15°e
    - 相位误差: 15°e 至 35°e
    - 位置误差: 最大 40 min. of arc
    - 循环误差: 最大 7.5°e

    产品特点和优势


    1. 两通道和三通道选项:可根据需求选择带有指数输出的三通道编码器。
    2. 快速简便组装:集成设计使其易于装配。
    3. 无需信号调整:简化了安装过程。
    4. 外部安装耳可选:方便在较大电机上的安装。
    5. 低功耗:仅需单5V电源供电。
    6. 紧凑尺寸:可在宽广的工作温度范围内使用(-40°C至100°C)。
    7. 兼容性好:符合TTL标准,可以轻松连接到大多数处理器。

    应用案例和使用建议


    应用案例
    - 打印机:监测打印头运动。
    - 绘图仪:实现精准绘图控制。
    - 磁带驱动器:精确读取和写入磁带数据。
    - 定位台:精密定位系统。
    - 自动处理系统:在自动化生产线中用于精密控制。
    使用建议
    - 在使用时确保拉起适当距离内的电阻以提高信号质量。
    - 考虑到工作温度和振动,确保编码器的稳定性。
    - 为了实现最佳性能,在较高频率下工作时添加适当的拉起电阻。

    兼容性和支持


    - 本产品兼容TTL接口,可直接连接至多数微处理器。
    - 官方提供技术支持和售后服务,可咨询本地销售代表了解更多信息。

    常见问题与解决方案


    1. 编码器无法正常工作:
    - 检查电源连接是否正确。
    - 确认拉起电阻正确安装并靠近编码器。
    2. 输出信号不稳定:
    - 检查信号线是否接触良好。
    - 检查输出电压是否符合要求。
    3. 安装困难:
    - 确保安装螺丝扭矩适中。
    - 参考用户手册的安装指南。

    总结和推荐


    HEDM-55xx/560x 和 HEDS-55xx/56xx 是一款高效、可靠且易用的光学增量编码器,适用于各种高精度应用场合。其小巧的尺寸、宽泛的工作温度范围和低廉的成本使其在市场上具有极强的竞争力。如果你需要一个能够满足高精度、高分辨率且容易装配的编码器,那么HEDM-55xx/560x 和 HEDS-55xx/56xx将是理想的选择。强烈推荐在高精度应用中使用此款编码器。

HEDS-5500#A11参数

参数
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 5.5V(DC)
最小工作供电电压 4.5V
长*宽*高 30mm*41.1mm*18.3mm
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-5500#A11厂商介绍
