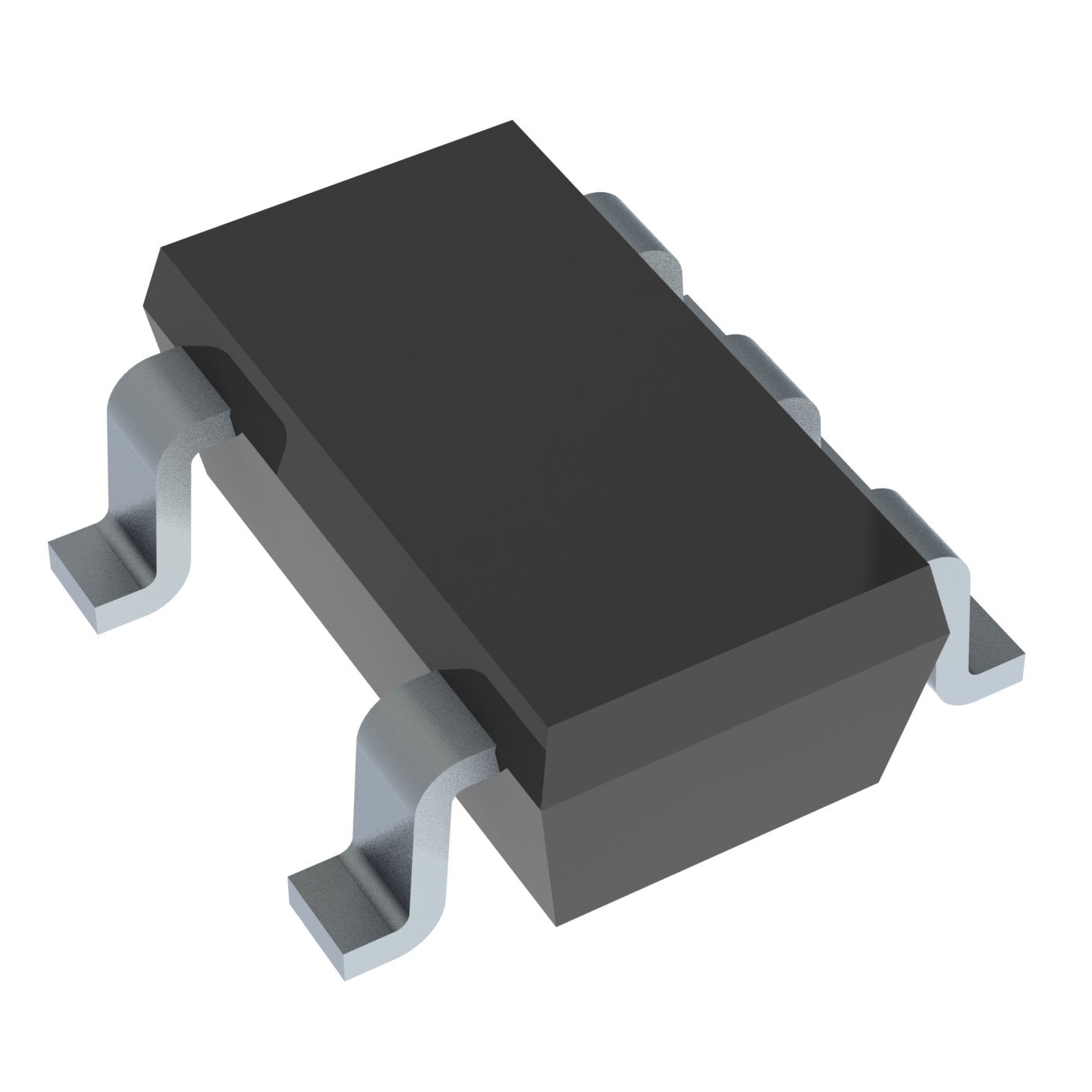

74CBTLV1G125DBVRQ1

产品分类: 编解码器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.25ns 1 1 2.3V 3.6V SOT-23-5 贴片安装,黏合安装
供应商型号: 74CBTLV1G125DBVRQ1
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 编解码器 74CBTLV1G125DBVRQ1

74CBTLV1G125DBVRQ1概述

    # SN74CBTLV1G125-Q1 单路场效应管总线开关技术手册

    产品简介


    SN74CBTLV1G125-Q1 是一款由德州仪器(Texas Instruments)设计和制造的单通道场效应管(FET)总线开关,专为低电压应用而设计。这款器件的主要功能是通过输出使能引脚(OE)控制两个端口之间的高速切换。它具有高达 5 欧姆的开关阻抗,能够在信号输入/输出端实现从电源电压到地电平的全范围切换。此外,它支持部分断电模式下的 Ioff 特性,可防止在断电时电流反向流动,从而保护电路的安全性。
    此器件非常适合汽车电子、消费电子及通信设备中的数据总线切换需求,广泛应用于工业自动化、嵌入式系统和网络通信等领域。

    技术参数


    以下是从技术手册中提取的关键技术参数和技术指标:
    | 参数类别 | 具体参数 |

    | 封装形式 | SOT-23-5 |
    | 供电电压范围 | 2.3 V 至 3.6 V |
    | 工作温度范围 | -40°C 至 125°C |
    | 输入高电平阈值 | VCC = 2.3 V 至 2.7 V:1.7 V;VCC = 2.7 V 至 3.6 V:2.0 V |
    | 输入低电平阈值 | VCC = 2.3 V 至 2.7 V:0.7 V;VCC = 2.7 V 至 3.6 V:0.8 V |
    | 输出电阻 | 5 欧姆至 7 欧姆 |
    | 传播延迟时间 | 0.15 ns 至 0.25 ns |
    | 启用时间 | 0.5 ns 至 8.0 ns |
    | 断开时间 | 0.5 ns 至 7.5 ns |
    | 工作模式 | 带 Ioff 部分断电支持 |
    此外,该器件还具备过压保护能力,在输入电压超出供电范围时可限制电流流入。

    产品特点和优势


    1. 汽车级认证:完全符合汽车电子标准,适用于严苛的车载应用。
    2. 高性能开关阻抗:低至 5 欧姆的开关阻抗确保了高效的信号传输效率。
    3. 双向支持:数据端口支持电源电压到地的全范围切换。
    4. 集成 Ioff 功能:在断电状态下有效隔离信号路径,防止回流损坏其他组件。
    5. 鲁棒性设计:绝对最大额定值包括高达 4.6 V 的输入电压范围,提高了抗干扰能力。

    应用案例和使用建议


    应用场景
    - 汽车信息娱乐系统:在车载音响和导航模块之间切换音频信号。
    - 数据总线管理:在嵌入式系统中用于数据总线的动态重配置。
    - 工业控制设备:在 PLC 和其他工业自动化设备中用于信号隔离。
    使用建议
    - 在设计中尽量将 OE 引脚通过上拉电阻连接到 VCC,以确保开关在断电时处于高阻态。
    - 为了减少噪声干扰,应采用良好的接地和屏蔽措施。
    - 注意控制信号的上升和下降时间,避免因信号速度不匹配导致的错误操作。

    兼容性和支持


    SN74CBTLV1G125-Q1 与大多数通用逻辑电路兼容,可通过直接替换提高系统的灵活性。德州仪器提供了丰富的技术支持资源,包括数据手册、应用指南以及在线论坛。此外,此产品已通过 RoHS 认证,无铅且环保。

    常见问题与解决方案


    1. 问:如何确保 OE 引脚稳定?
    - 答:将 OE 引脚通过 10 kΩ 上拉电阻连接到 VCC。
    2. 问:如何改善信号完整性?
    - 答:添加合适的终端电阻,并确保电源和地线布局合理。
    3. 问:当供电中断时,器件是否会自动断开?
    - 答:会,由于 Ioff 特性,当电源关闭时,输出进入高阻态。

    总结和推荐


    综上所述,SN74CBTLV1G125-Q1 单路场效应管总线开关以其高可靠性、低功耗和灵活的应用范围成为低电压电路设计的理想选择。无论是对汽车还是消费电子领域,它都能提供卓越的性能表现。因此,我们强烈推荐在需要高效信号切换的场景中使用该产品。

    如果您正在寻找一款性能可靠、价格合理的低电压场效应管总线开关,SN74CBTLV1G125-Q1 将是一个明智的选择。

74CBTLV1G125DBVRQ1参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.3V
输入数量 1
输出数量 1
传播延迟时间 0.25ns
低电平输出电流 -
高电平输出电流 -
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
