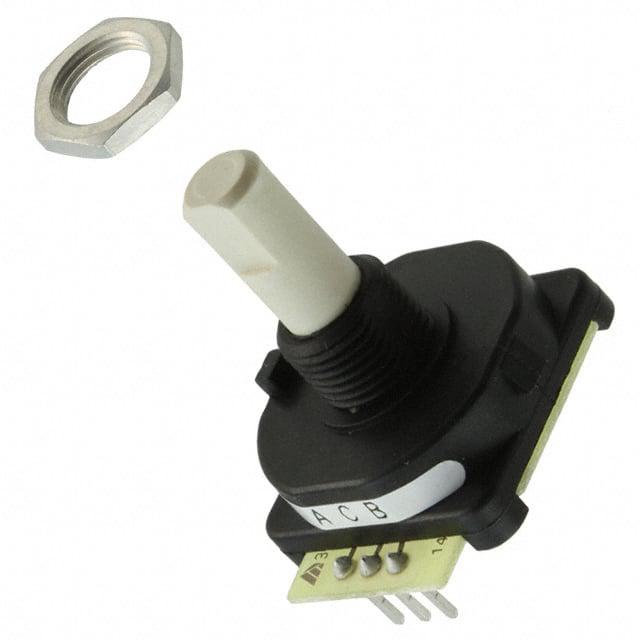

25LB10-Q

产品分类: 编解码器
厂牌: GRAYHILL
产品描述: Mechanical Encoder Rotary Incremental Flat 0.042N.m Straight Quadrature Digital Square Wave 36PPR Through Hole PC Pin
供应商型号: 1608107
供应商: 海外现货
标准整包数: 1
GRAYHILL 编解码器 25LB10-Q

25LB10-Q概述


    产品简介


    机械编码器系列 25
    机械编码器是一种将机械运动转换为电信号输出的设备,广泛应用于工业自动化、机器人技术、精密测量等领域。系列 25 机械编码器以其高性价比、高品质构造及多种选择而著称。这种编码器能够提供多种编码选项,包括六角编码、灰度编码和四分位编码,适用于需要高精度和可靠性要求的应用场合。

    技术参数


    电气规格:
    - 切换负载:1.5 mA,交流 115V,电阻性负载;150 mA,直流 14V,电阻性负载
    - 最大电流承载能力:28V 直流,电阻性负载下 250 mA
    - 接触电阻:典型值 75 mΩ
    - 绝缘电阻:最小值 1000 MΩ
    - 耐压:最小值 1000 Vac
    - 寿命预期:操作 100,000 周期(旋转一圈后返回起始位置)
    机械规格:
    - 旋转扭矩:2 至 6 英寸磅
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +85°C
    - 持续旋转:所有标准开关可连续旋转,可根据客户需求设置停止位置
    - 防止旋转装置:内置防转凸台,直径 0.375 英寸,双 "D" 形
    - 终端:PC 式,平行于轴向,面向后方
    - 面板安装扭矩:最大 10 英寸磅

    产品特点和优势


    系列 25 机械编码器具备以下显著优势:
    - 价格竞争力:相比同类设计,本产品具有更高的性价比。
    - 高质量构建和接触材料:采用高品质材料制造,确保长时间稳定运行。
    - 多种编码选择:包括六角、灰度和四分位编码,满足不同需求。
    - 长寿命:经验证能承受高达 100,000 次操作周期。
    - 紧凑尺寸:小于 1.0 英寸平方,非常适合空间受限的应用场合。
    - ISO 9001 认证:制造过程中遵循严格的质量标准。

    应用案例和使用建议


    系列 25 机械编码器适用于各种工业应用,如机器人关节、医疗设备和数控机床。例如,在机器人关节控制中,编码器可以实时监测并反馈机器人的精确位置。为了优化使用效果,建议在设计时考虑其紧凑尺寸,并合理分配所需的操作负荷。同时,注意保护编码器免受极端温度的影响,以确保长期可靠运行。

    兼容性和支持


    此型号编码器提供了广泛的定制选项,包括定制代码、终端、转矩、角度和颜色等。所有这些选项均可根据客户需求进行调整。制造商还提供了技术支持,包括帮助客户解决任何在使用过程中遇到的问题。

    常见问题与解决方案


    Q1:编码器使用寿命有限吗?
    - A1:不是的,系列 25 编码器经过严格测试,预期寿命可达 100,000 次操作周期。
    Q2:编码器如何处理不同的旋转角度?
    - A2:编码器提供多种角度选项(如 10°、11.25°、15° 等),用户可根据具体需求选择合适的型号。

    总结和推荐


    系列 25 机械编码器是一款高性能且经济实惠的产品,具有高度的灵活性和可靠性。其紧凑的设计、多样的编码选项及其长期稳定性使其成为众多工业应用的理想选择。鉴于其卓越的技术参数和广泛的应用前景,强烈推荐使用系列 25 机械编码器。

25LB10-Q参数

参数
最小工作供电电压 -
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 -
长*宽*高 25.91mm*23.5mm*27.76mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

25LB10-Q厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

25LB10-Q数据手册

厂牌 PDF简要描述 下载
GRAYHILL 编解码器 GRAYHILL 25LB10-Q 25LB10-Q数据手册

25LB10-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
