291V1022F832AB

产品分类: 编解码器
厂牌: CTS
产品描述: 4.75V 5.25V(DC) PCB安装,通孔安装 17.45mm*14mm*7mm
供应商型号: FA-291V1022F832AB
供应商: Avnet
标准整包数: 1
CTS 编解码器 291V1022F832AB

291V1022F832AB概述

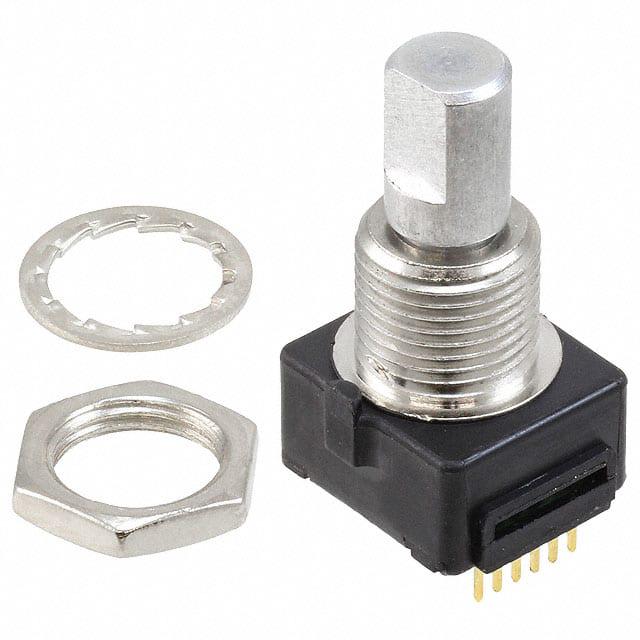

    精准长寿命12mm光学编码器 —— CTS系列291



    1. 产品简介




    CTS系列291是一款高精度且具有长使用寿命的12mm光学编码器。该编码器可提供多种脉冲输出选项(每转4、6、8、24、32脉冲),并配备可选的瞬间开关。此外,该产品还提供了多种端子、分辨率、电缆长度和工作电压选项,以适应不同的设计需求。


    2. 技术参数




    | 参数 | 值 | 单位 |
    |-----------------------------|----------------------|-----------|
    | 工作电压(4、6、8、24、32 PPR) | 4.75至5.25 | VDC |
    | 输出代码 | 2位四象限
    | 输出电流(5.0 VDC/3.3 VDC) | 2.0mA/1.0mA | mA |
    | 功耗(5.0 VDC/3.3 VDC) | 150mW/80mW | mW |
    | 分辨率(PPR) | 4、6、8、24、32
    | 机械与环境参数
    | 手工焊接最大温度 | 350°C
    | RoHS合规性 | 符合
    | 冲击测试(MIL-STD-883F) | 100G
    | 振动测试(MIL-STD-883F) | 15G
    | 防护等级(IP50)
    | 运行温度范围 | -40°C至+85°C | °C |
    | 存储温度范围 | -55°C至+100°C | °C |


    3. 产品特点和优势




    - 高可靠性与精确度:采用非接触式设计,确保长期稳定运行,同时提供精准的数字输出。
    - 灵活的设计选择:包括多种脉冲数、开关类型、端子样式、轴和套筒长度等,满足各种设计需求。
    - 宽泛的工作温度范围:从-40°C到+85°C,适用于各种严苛环境。


    4. 应用案例和使用建议




    应用案例:此光学编码器广泛应用于工业自动化、机器人技术、医疗设备及精密仪器等领域,用于位置检测和运动控制。

    使用建议:
    - 在选择合适的脉冲数时,应根据具体的应用需求进行选择,如高分辨率需要更高的脉冲数。
    - 对于环境条件恶劣的应用场合,应注意选择防护等级更高的型号,确保长期稳定性。


    5. 兼容性和支持




    - 兼容性:本产品可与其他标准电子元器件和设备轻松配合使用,确保系统的兼容性和一致性。
    - 技术支持:CTS公司提供全面的技术支持和售后服务,用户可通过官网www.ctscorp.com获取更多相关信息或请求报价。


    6. 常见问题与解决方案




    - Q: 产品运行过程中突然无响应
    - A: 首先检查电源电压是否符合要求;其次检查电缆连接是否牢固;最后确认是否有物理障碍阻碍传感器工作。

    - Q: 使用过程中输出信号不稳定
    - A: 可能是由于外界干扰导致,建议使用屏蔽电缆,以减少电磁干扰影响;另外,检查供电系统是否稳定。


    7. 总结和推荐




    综上所述,CTS系列291光学编码器凭借其卓越的可靠性和灵活性,成为了众多应用场合的理想选择。无论是从设计的多样性还是性能的稳定性来看,它都表现出色,值得向业界同仁推荐。

291V1022F832AB参数

参数
高电平输出电流 -
最大工作供电电压 5.25V(DC)
最小工作供电电压 4.75V
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
长*宽*高 17.45mm*14mm*7mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

291V1022F832AB厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

291V1022F832AB数据手册

厂牌 PDF简要描述 下载
CTS 编解码器 CTS 291V1022F832AB 291V1022F832AB数据手册

291V1022F832AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
