291V1022F624AB

产品分类: 编解码器
厂牌: CTS
产品描述: 4.75V 5.25V(DC) PCB安装,通孔安装 17.45mm*14mm*7mm
供应商型号: F-291V1022F624AB
供应商: 海外现货
标准整包数: 72

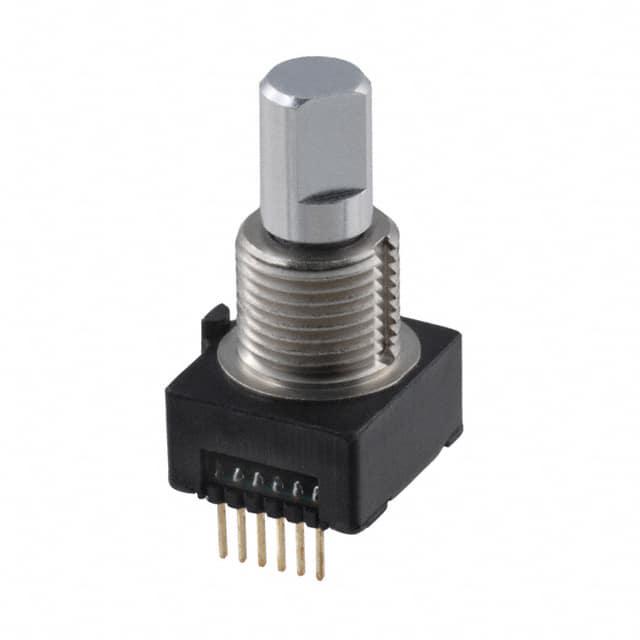

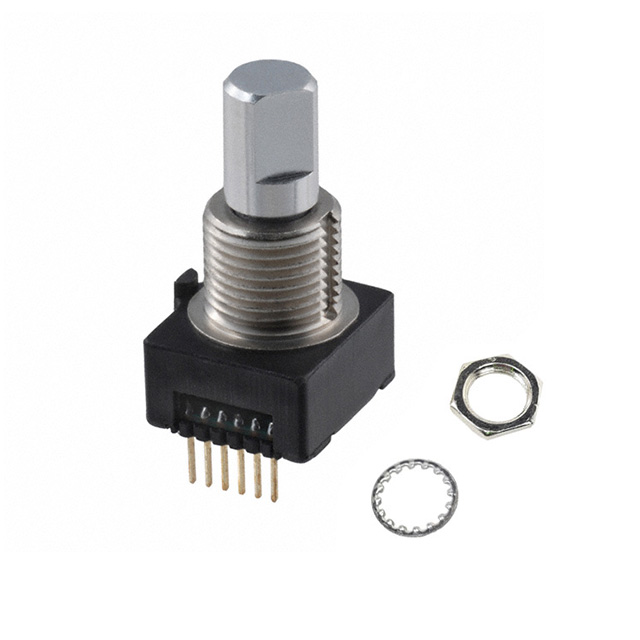

CTS 编解码器 291V1022F624AB

291V1022F624AB概述


    产品简介


    CTSCorp 系列 291 紧凑型光学编码器
    系列 291 紧凑型光学编码器是 CTS 公司推出的一款高精度、长寿命的 12 毫米光学编码器。这款编码器可选每转 4、6、8、24 或 32 脉冲输出,并且提供了多种额外选项,包括瞬时开关、不同的端子、分辨率、电缆长度和工作电压。系列 291 编码器以其高可靠性、精确的数字输出和非接触式设计著称,在各种设计应用中展现出极高的灵活性。它特别适用于工业自动化、机器人技术、医疗设备和其他需要高精度旋转位置测量的应用场合。

    技术参数


    - 脉冲数:每转可以提供 4、6、8、24 或 32 脉冲。
    - 供电电压:5.0VDC(4.75-5.25V);3.3VDC(3.175-3.425V)。
    - 输出代码:2位正交码,通道 A 领先通道 B 90度(顺时针旋转)。
    - 最大电流:5.0VDC 下为 2.0mA;3.3VDC 下为 1.0mA。
    - 功率消耗:5.0VDC 下为 150mW;3.3VDC 下为 80mW。
    - 机械与环境规格:
    - 工作温度范围:-40°C 到 +85°C。
    - 存储温度范围:-55°C 到 +100°C(部分型号为 -40°C 到 +100°C)。
    - 震动:符合 MIL-STD-883F 标准(15G)。
    - 冲击:符合 MIL-STD-883F 标准(100G)。
    - 密封等级:IP50。

    产品特点和优势


    系列 291 紧凑型光学编码器的独特之处在于其高度的灵活性和可靠性。用户可以根据具体需求选择不同的输出脉冲数、供电电压、安装方式以及输出端口类型。这些灵活的选择使得该编码器可以广泛应用于不同类型的工业和自动化设备中。此外,该产品具有较长的使用寿命(无刻度线可达 300 万次循环,带刻度线可达 100 万次循环),确保了长期稳定的性能。

    应用案例和使用建议


    应用案例
    系列 291 编码器可以用于多个应用场合,例如机器人关节控制、电机位置反馈、医疗设备中的精密位置跟踪等。在工业自动化领域,它可以用于生产线上的定位和控制,确保高精度的位置监测和反馈。
    使用建议
    为了确保最佳性能和延长使用寿命,建议用户在选择该编码器时根据具体应用场景和要求仔细考虑所需的输出脉冲数、供电电压和环境条件。同时,需要注意安装过程中的清洁和正确连接,以避免因外部因素导致的故障。

    兼容性和支持


    该系列产品与其他标准电子元件兼容良好,可以通过多种终端类型轻松集成到现有的系统中。CTS Corporation 为该产品提供全面的技术支持和服务,包括定制化解决方案咨询和故障排除服务。详细的产品信息和报价请访问 CTS 官方网站。

    常见问题与解决方案


    - 问题 1:如何正确安装该编码器?
    - 解答:按照手册中的指示,确保正确的安装方向和适当的固定方法。在安装前,请清洁所有接触面并检查是否有任何损坏或缺陷。
    - 问题 2:编码器输出信号不稳定怎么办?
    - 解答:检查供电电压是否稳定,确认所有接线正确无误。如仍有问题,请联系技术支持团队进行进一步诊断。
    - 问题 3:编码器的使用寿命是否足够长?
    - 解答:该编码器具有非常长的使用寿命,特别是在无刻度线配置下可达 300 万次循环。通过遵循正确的使用和维护指南,可以确保其达到设计寿命。

    总结和推荐


    综上所述,CTSCorp 系列 291 紧凑型光学编码器凭借其高精度、长寿命和广泛的自定义选项,成为了许多高精度应用场合的理想选择。尽管价格可能较高,但考虑到其出色的性能和长期稳定性,我们强烈推荐将其作为高要求项目的首选。建议用户在购买前详细阅读技术手册,并与供应商讨论具体的项目需求和技术细节。

291V1022F624AB参数

参数
最大工作供电电压 5.25V(DC)
最小工作供电电压 4.75V
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
长*宽*高 17.45mm*14mm*7mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

291V1022F624AB厂商介绍

CTS(Cooper Technologies)是一家全球领先的电子组件制造商,专注于设计和生产各种高性能传感器、控制器和电子设备。CTS的产品广泛应用于汽车、工业、医疗和**等领域。

主营产品分类:
1. 传感器:包括压力传感器、温度传感器、位置传感器等,用于监测和控制各种物理参数。
2. 控制器:包括电机控制器、电源控制器等,用于控制和调节电子设备的运行。
3. 电子设备:包括电源模块、通信模块等,用于实现电子系统的特定功能。

应用领域:
1. 汽车:用于发动机管理系统、安全系统、信息娱乐系统等。
2. 工业:用于自动化控制系统、能源管理系统等。
3. 医疗:用于医疗设备监测和控制,如呼吸机、监护仪等。
4. **:用于**的导航、通信和控制系统。

CTS的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有多个生产基地和销售网络,提供快速响应和优质服务。

291V1022F624AB数据手册

厂牌 PDF简要描述 下载
CTS 编解码器 CTS 291V1022F624AB 291V1022F624AB数据手册

291V1022F624AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
72+ $ 8.2467 ¥ 69.8493
144+ $ 8.173 ¥ 69.2257
216+ $ 8.0994 ¥ 68.602
库存: 288
起订量: 72 增量: 72
交货地:
最小起订量为:72
合计: ¥ 5029.14
