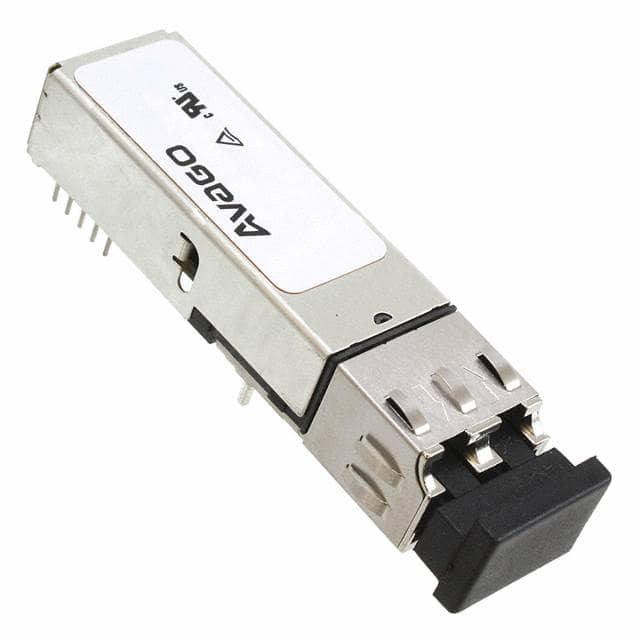

HFBR-5961ALZ

产品分类: 以太网芯片
厂牌: BROADCOM
产品描述: 2.97V 3.63V 155MBd DIP-10 通孔安装 48.19mm*13.59mm*11.84mm
供应商型号: HFBR-5961ALZ
供应商: 云汉优选
标准整包数: 1
BROADCOM 以太网芯片 HFBR-5961ALZ

HFBR-5961ALZ概述

    HFBR-5961xxZ Multimode Fiber Transceiver: Technical Overview

    1. 产品简介


    HFBR-5961xxZ系列由Avago设计并制造的多模光纤收发器是一种高集成度的通信设备,专为高速数据传输而设计。这类收发器适用于多种应用场合,如ATM、FDDI、快速以太网和SONET/SDH(OC-3/SDH STM-1)系统。HFBR-5961xxZ系列通过提供一个全面的解决方案,帮助系统设计师实现对多模光纤Fast Ethernet和SONET OC-3 (SDH STM-1)物理层的支持,从而确保高性能的连接和数据传输能力。

    2. 技术参数


    HFBR-5961xxZ系列收发器的技术参数如下:
    - 电气特性:
    - 供电电压:单电源+3.3 V
    - 工作温度范围:HFBR-5961LZ/ALZ:0°C到+70°C;HFBR-5961GZ/AGZ:-40°C到+85°C(无电磁干扰屏蔽)
    - 数据输入电压:低电平-VCC至-1.475 V,高电平-VCC至-0.880 V
    - 差分输入电压:0.800 V p-p
    - 数据输出电流:最高可达50 mA
    - 工作环境:
    - 储存温度范围:-40°C到+100°C
    - 焊接温度:+260°C,焊接时间10秒

    3. 产品特点和优势


    HFBR-5961xxZ系列收发器具备多项显著的优势:
    - 多供应商支持:采用行业标准的2x5 DIP封装,便于安装和维护。
    - 环境适应性强:可支持62.5/125µm和50/125µm多模光纤,能够在广泛的工作温度范围内正常运行。
    - 质量保证:生产过程符合ISO 9001认证标准,确保产品的可靠性和一致性。
    - 兼容性:完全符合ATM论坛UNI SONETOC-3多模光纤物理层规范,以及FDDI PMD标准和IEEE802.3u快速以太网标准。

    4. 应用案例和使用建议


    HFBR-5961xxZ系列收发器主要用于SONET/SDH设备互联、OC-3/SDH STM-1速率的传输,以及快速以太网连接。对于实际应用,以下是一些使用建议:
    - 在安装过程中,要确保遵守推荐的手动处理和组装预防措施,以防止静电放电(ESD)引起的损害。
    - 针对特定应用的布线布局和接地规划,参考制造商提供的电路板布局指南和推荐的去耦合和终止电路图。
    - 对于高频率信号,应使用连续的接地平面直接在收发器下方,以降低信号回路的电感,确保最佳性能。

    5. 兼容性和支持


    HFBR-5961xxZ系列收发器不仅与工业标准的波峰焊接和手工焊接工艺兼容,而且具有良好的电磁干扰(EMI)免疫性能。此外,该系列产品还获得了多项国际安全认证,包括FCC、CENELEC EN55022和VCCI标准的认证。Avago公司提供全方位的应用工程支持服务,协助用户理解和设计与这些收发器相关的技术难题。

    6. 常见问题与解决方案


    以下是针对HFBR-5961xxZ系列收发器的一些常见问题及其解决方案:
    - Q: 如何处理静电放电(ESD)风险?
    - A: 使用防静电手腕带、防静电工作台和地板垫,遵循ESD控制区域的标准操作程序。
    - Q: 在何种情况下需要安装信号检测功能?
    - A: 当光输入功率降低到典型值-38 dBm或更低时,信号检测功能会触发,从而指示接收器输出保持稳定状态。

    7. 总结和推荐


    综上所述,HFBR-5961xxZ系列收发器是一款高效且多功能的产品,它凭借其出色的性能参数和广泛应用范围,在电信基础设施建设中扮演着关键角色。考虑到其卓越的设计质量和可靠的操作环境适应能力,我们强烈推荐在高速数据传输网络中使用这款产品。如果您需要进一步的技术支持或详细信息,建议联系当地的Avago销售代表。

HFBR-5961ALZ参数

参数
最小工作供电电压 2.97V
数据速率 155MBd
收发器数量 -
最大工作供电电压 3.63V
长*宽*高 48.19mm*13.59mm*11.84mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

HFBR-5961ALZ厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-5961ALZ数据手册

厂牌 PDF简要描述 下载
BROADCOM 以太网芯片 BROADCOM HFBR-5961ALZ HFBR-5961ALZ数据手册

HFBR-5961ALZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 436.632
200+ ¥ 415.84
1000+ ¥ 407.5232
库存: 220
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 8732.64
