首页  >  产品百科  >  183702-1000

183702-1000

产品分类: 以太网芯片
厂牌: MOLEX
产品描述: 1.25Gbps 通孔安装
供应商型号: 538-TRPRG1VA1C000E2G
供应商: Mouser
标准整包数: 1
MOLEX 以太网芯片 183702-1000

183702-1000概述

    TRPRG1-G 1.25G Ethernet 1000BASE-T 和 10/100/1000BASE-T 铜缆 SFP 光收发器技术手册

    产品简介

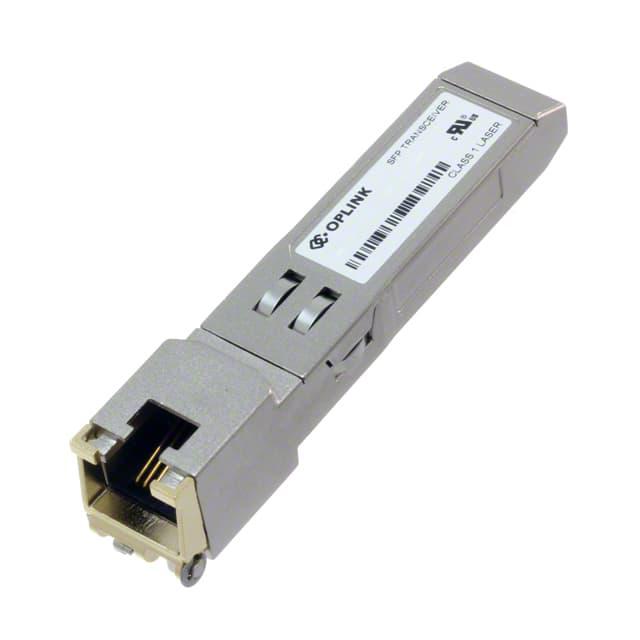

    TRPRG1-G 是一款高性能、成本效益高的 SFP(Small Form Pluggable)光收发器模块,符合IEEE 802.3-2002和IEEE 802.3ab标准的千兆以太网和1000BASE-T标准。它支持高达1.25Gbps的双向数据传输速率,适用于10/100/1000Mbps的网络环境。该模块广泛应用于电信、工业控制、数据中心等领域,用于实现高可靠性和高效能的数据传输。

    技术参数


    - 数据传输率:10 - 1000 Mbps
    - 传输距离:最高可达100米(Category 5 UTP电缆)
    - 电源电压:3.13V - 3.47V
    - 电源电流:最大电流为375mA
    - 发射端输出阻抗:100Ω(差分,1MHz至125MHz)
    - 接收端输入阻抗:100Ω(差分,1MHz至125MHz)
    - 串行ID访问地址:A0h(2线串行CMOS EEPROM协议),ACh(物理层IC)
    - 温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 激光安全等级:满足Class I激光安全要求
    - 功耗:典型值为1.05W

    产品特点和优势


    - 环保设计:符合RoHS指令,无铅设计
    - 即插即用:热插拔SFP封装,便于现场更换
    - 高性能信号处理:使用PAM5信号支持全双工数据链接
    - EMI防护:金属外壳提供低EMI干扰
    - 宽温范围:适应各种环境条件,提高可靠性

    应用案例和使用建议


    TRPRG1-G 在多种网络环境中表现出色,如电信基础设施、数据中心网络、工业自动化等。建议在选择合适的网络电缆时,优先考虑使用Cat5e及以上级别的电缆以确保最佳传输性能。在使用过程中,注意保持适宜的工作温度范围,避免过热或过冷环境影响模块性能。

    兼容性和支持


    - 接口兼容性:支持SERDES和SGMII接口
    - 技术支持:请联系Oplink Communications, Inc.获取更多技术文档和支持信息

    常见问题与解决方案


    - Q: 模块是否支持热插拔?
    - A: 是,TRPRG1-G 支持热插拔操作。
    - Q: 如何访问模块的串行ID信息?
    - A: 通过SFP模块定义引脚MODDEF(0),MODDEF(1)和MODDEF(2)连接到4.7k~10k电阻来拉高电平,然后通过SCL和SDA线进行读取。
    - Q: 发射故障指示(TXFAULT)如何配置?
    - A: TXFAULT引脚不被支持,始终接地。

    总结和推荐


    TRPRG1-G是一款高度可靠的铜缆SFP光收发器模块,具备广泛的应用范围和卓越的性能表现。它的紧凑设计、低功耗以及高稳定性使其成为各类网络设备的理想选择。我们强烈推荐使用这款产品,特别是在需要高速数据传输和多环境适应性的场合。
    Oplink Communications, Inc.
    46335 Landing Parkway, Fremont, CA 94538-6407
    Tel: (510)933-7200, Fax: (510)933-7300, www.oplink.com

183702-1000参数

参数
数据速率 1.25Gbps
收发器数量 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

183702-1000厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

183702-1000数据手册

厂牌 PDF简要描述 下载
MOLEX 以太网芯片 MOLEX 183702-1000 183702-1000数据手册

183702-1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 92.4372 ¥ 781.0943
10+ $ 88.6788 ¥ 749.3359
25+ $ 80.304 ¥ 678.5688
100+ $ 75.663 ¥ 639.3524
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 781.09
直接购买
加入购物车
