DS100RT410SQ/NOPB

产品分类: 以太网芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 2.375V 2.625V WQFN-48 贴片安装,黏合安装
供应商型号: DS100RT410SQ/NOPB
供应商: 国内现货
标准整包数: 1000

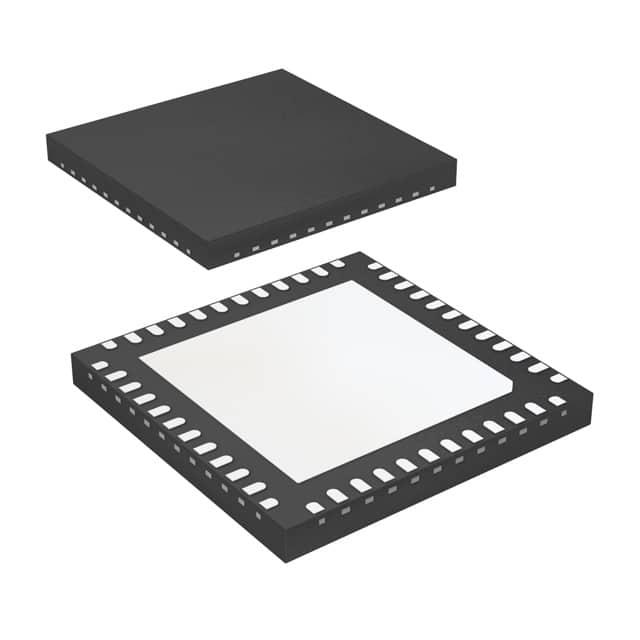

TEXAS INSTRUMENTS 以太网芯片 DS100RT410SQ/NOPB

DS100RT410SQ/NOPB概述


    产品简介


    DS100RT410低功耗10-GbE四通道重定时器(Retimer) 是一种专为高速以太网通信设计的高性能电子元器件。它具备四个独立操作的通道,每个通道能够锁定到10.3125 Gbps的数据速率,以支持10 GbE应用。该器件集成了连续时间线性均衡器(CTLE)、时钟和数据恢复电路(CDR)以及具有可编程输出电压和去加重能力的差分驱动器。此外,它还配备了独立的眼图监测器和可配置伪随机比特序列(PRBS)模式发生器,适用于调试用途。
    主要功能和应用领域 包括:用于SFF 8431 (SFP+)光模块和直接附接铜缆的前端端口;用于后背板扩展的高速数据中继器;支持10 GbE和1 GbE的以太网传输。

    技术参数


    - 工作数据速率:支持10.3125 Gbps(典型)
    - CTLE增益:高达34-dB提升(频率5 GHz时)
    - 驱动输出电压:可调节范围600 mVp-p至1300 mVp-p
    - 驱动输出去加重:可调节范围0 dB至-12 dB
    - 传播延迟:约300 ps
    - 工作温度范围:-40°C 至 85°C
    - 封装:WQFN 48引脚封装,尺寸7.00 mm × 7.00 mm
    - 电源要求:单个2.5 V ± 5%电源供应

    产品特点和优势


    - 独特的CTLE增益:高达34-dB提升,可以应对复杂的传输环境。
    - 灵活的驱动设置:支持多种输出电压和去加重设置,以满足不同应用场景的需求。
    - 快速锁定:典型的锁操作时间小于15毫秒,显著提高了系统的响应速度。
    - 低延时:约300 ps的低传播延迟,确保数据传输的实时性。
    - 易用性:通过I²C接口轻松配置可编程参数,并支持外部EEPROM加载配置。

    应用案例和使用建议


    应用场景:本产品广泛应用于高密度数据中心、企业网络及电信基础设施中。具体应用如:
    - 数据中心的交换机和路由器:提高长距离传输的可靠性,降低传输延迟。
    - 服务器背板连接:增强信号质量,提高系统整体性能。
    - 高速光纤网络:确保数据传输的稳定性和安全性。
    使用建议:
    1. 信号检测:根据应用需求,手动控制信号检测逻辑,确保通道状态的准确检测。
    2. 去加重配置:在高噪声环境中,采用较大的去加重值(如-12 dB),可以减少噪声干扰,改善眼图性能。
    3. CTLE增益设置:合理调整CTLE增益,以适应特定的传输介质特性,达到最佳信号恢复效果。
    4. 锁状态监控:通过持续监控锁状态,及时发现并处理潜在的通信问题。

    兼容性和支持


    - 兼容性:支持与多种标准10 GbE接口的互连,包括SFF 8431 (SFP+) 光模块和直连铜缆。
    - 支持服务:提供详尽的技术文档和设计指南,用户可以通过电子邮件或在线社区获取技术支持和解答。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 系统启动时锁操作失败 | 检查参考时钟配置,确保频率为25 MHz,相位噪声满足要求。 |
    | 信号检测异常 | 校准信号检测阈值,确保正确配置。 |
    | 通信误码率偏高 | 调整CTLE增益和去加重设置,优化信号恢复质量。 |

    总结和推荐


    综上所述,DS100RT410低功耗10-GbE四通道重定时器是一款高度集成且性能卓越的高速通信解决方案。其灵活的配置选项和强大的自适应功能使其成为多种高速网络应用的理想选择。尽管初始设置需要一定的技术支持,但一旦配置完毕,该产品能够在复杂的应用环境中保持优异的性能表现。因此,我强烈推荐此产品给寻求高性能网络互联解决方案的专业人士。

DS100RT410SQ/NOPB参数

参数
数据速率 -
收发器数量 -
最大工作供电电压 2.625V
最小工作供电电压 2.375V
通用封装 WQFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

DS100RT410SQ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DS100RT410SQ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 以太网芯片 TEXAS INSTRUMENTS DS100RT410SQ/NOPB DS100RT410SQ/NOPB数据手册

DS100RT410SQ/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 107.2974
2000+ ¥ 104.5695
3000+ ¥ 101.8416
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 107297.4
