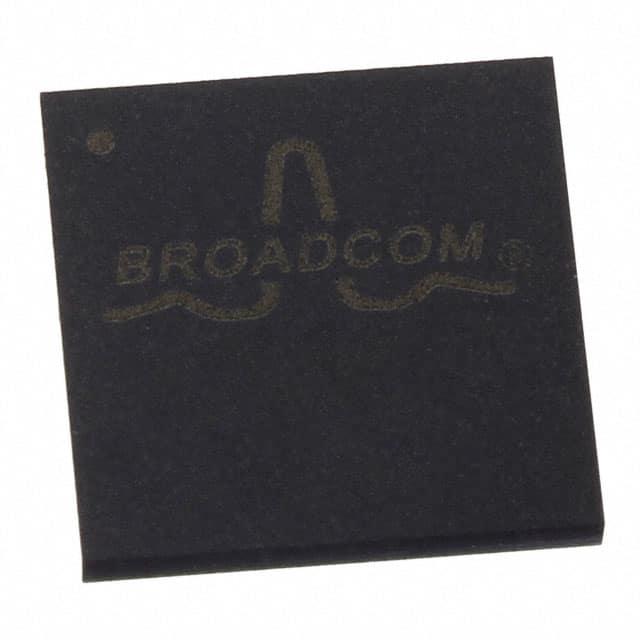

BCM5482A2KFBG

产品分类: 以太网芯片
厂牌: BROADCOM
产品描述: 10Mbps,100Mbps,1Gbps BGA 贴片安装
供应商型号: 516-3340-ND
供应商: Digi-Key
标准整包数: 1323
BROADCOM 以太网芯片 BCM5482A2KFBG

BCM5482A2KFBG概述

    BCM5482 DUAL-PORT 10/100/1000BASE-T GIGABIT ETHERNET TRANSCEIVER

    产品简介


    BCM5482 是一款高性能的双端口10/100/1000BASE-T千兆以太网收发器,专为低功耗和小型封装设计,适用于空间受限的IP电话和其他网络设备。BCM5482 集成了两个独立的10BASE-T/100BASE-TX/1000BASE-T 以太网收发器,能够在全双工和半双工模式下支持10 Mbps、100 Mbps 和 1000 Mbps 的速率。其具备RGMII、SGMII 和 SerDes MAC 接口选项,符合IEEE 802.3、IEEE 802.3u 和 IEEE 802.3ab 标准。

    技术参数


    - 接口类型: RGMII、SGMII 和 SerDes MAC 接口
    - MAC 界面: RGMII MAC 接口下的 1-Gbps 线侧 SerDes
    - 电源要求: 每个端口的功耗为600毫瓦
    - 工作电压: 3.3 V
    - 工作温度范围: -40°C 到 +85°C
    - 尺寸: 121-pin BGA 封装
    - 其他电气特性: 支持铜缆或光纤连接,完全符合IEEE标准
    - 功率管理: 具备先进的电源管理功能,支持自动电源管理
    - 电磁干扰 (EMI): 低 EMI 发射,减少了设计上的约束

    产品特点和优势


    - 低功耗设计: 功耗仅为每个端口600毫瓦,符合IEEE标准的功耗要求
    - 高级电源管理: 支持多种电源管理模式,降低整体系统功耗
    - 鲁棒的物理层: 能够处理电缆缺陷、回波、近端串扰 (NEXT) 和远端串扰 (FEXT)
    - 快速诊断工具: 内置的电缆检测功能可以诊断电缆状态并及时发现问题
    - 增强的ESD耐受性: 能够承受超过3kV的CESD事件,保护设备免受损坏

    应用案例和使用建议


    - IP电话: BCM5482适用于空间受限的IP电话,提供了高集成度和低功耗的设计
    - 10/100Base-TX上行链路: BCM5482 在单一封装中提供更佳的性价比,适用于10/100Base-TX 上行链路
    - 复杂布线系统的调试: 使用电缆检测功能能够迅速识别并解决复杂的布线问题,提高系统的可靠性和效率

    兼容性和支持


    - 兼容性: BCM5482 支持多种接口标准,如RGMII、SGMII和SerDes,便于与其他设备集成
    - 支持和维护: 广泛的技术支持和文档资源,确保用户能够轻松地进行安装和维护

    常见问题与解决方案


    - 问题1: 无法正确识别电缆长度
    - 解决方案: 使用电缆检测功能对电缆长度进行校准,确保正确的配置
    - 问题2: 连接不稳定
    - 解决方案: 检查连接的电缆质量和设备设置,确保所有配置都符合规范

    总结和推荐


    BCM5482 是一款高度集成且功能强大的千兆以太网收发器,特别适合于空间受限的应用场合。它的低功耗设计、出色的电缆检测能力和强大的电源管理使其在市场上具有很强的竞争优势。推荐使用BCM5482 在各种网络设备中,尤其是在需要高性能和稳定性的应用中。

BCM5482A2KFBG参数

参数
收发器数量 -
最大工作供电电压 -
最小工作供电电压 -
数据速率 10Mbps,100Mbps,1Gbps
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

BCM5482A2KFBG厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

BCM5482A2KFBG数据手册

厂牌 PDF简要描述 下载
BROADCOM 以太网芯片 BROADCOM BCM5482A2KFBG BCM5482A2KFBG数据手册

BCM5482A2KFBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
