PWR2010WR500FE

产品分类: 其它固定电阻
厂牌: BOURNS
产品描述: ±1% ±90ppm/℃ 500mΩ 500mW 2010 导线安装 5.08mm*2.54mm*3.76mm
供应商型号: N-PWR2010WR500FE
供应商: 云汉优选
标准整包数: 1

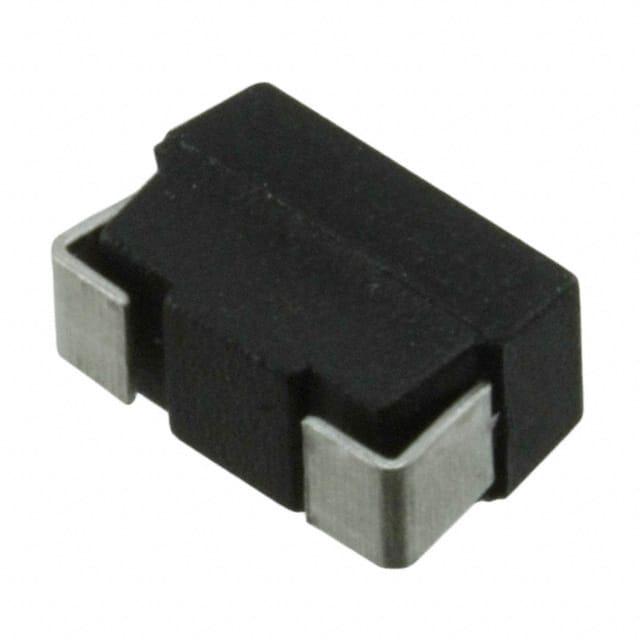

BOURNS 其它固定电阻 PWR2010WR500FE

PWR2010WR500FE概述


    产品简介


    Bourns公司的PWR2010/3014/4318/5322系列表面贴装线绕电阻是一种高性能的电子元器件,广泛应用于电信、音频设备、医疗设备(低至中风险)、基站及工业设备等领域。这些电阻具有出色的瞬态电压抑制能力和优良的脉冲功率特性,适用于各种需要高功率密度的应用场景。

    技术参数


    - 额定功率:0.5W、1.0W、2.0W、3.0W
    - 电阻范围:
    - PWR2010:0.005 Ω - 1.2K Ω
    - PWR3014:0.005 Ω - 5K Ω
    - PWR4318:0.005 Ω - 12K Ω
    - PWR5322:0.01 Ω - 20K Ω
    - 耐受温度:-55°C 到 155°C
    - 最高工作电压:根据PR计算
    - 温漂系数:
    - 非感应版本:±200 PPM/°C 到 ±20 PPM/°C
    - 电气特性:
    - 短时过载测试:五倍额定功率,持续5秒
    - 冲击耐受性:符合IEC 61000-4-5标准
    - 焊接耐久性:浸入260°C±5°C的焊锡中,持续5±0.5秒,焊接覆盖率≥90%


    产品特点和优势


    PWR2010/3014/4318/5322系列电阻具有多种显著优势:
    - 高功率密度:适用于需要大功率输出的应用。
    - 卓越的瞬态电压抑制能力:能够承受瞬态电压和电流冲击。
    - 低温漂系数:在宽温度范围内保持稳定的电阻值。
    - RoHS合规:符合欧盟环保要求。
    - 非感应版本:适用于对电感要求严格的电路设计。

    应用案例和使用建议


    - 电信领域:可用于电信设备的电源管理模块,确保稳定供电。
    - 音频设备:提供可靠的信号处理,降低信号失真。
    - 医疗设备:适合用于医疗监控设备,确保系统的可靠性。
    使用建议:
    - 在选择具体型号时,根据所需功率和应用环境进行匹配。
    - 注意散热设计,以确保长期稳定运行。
    - 在高湿度环境下使用时,注意防潮措施。

    兼容性和支持


    PWR2010/3014/4318/5322系列电阻与多种设备和电路板具有良好的兼容性,适用于不同类型的电子系统。Bourns公司提供详尽的技术支持和售后服务,包括产品文档、技术咨询、故障排查服务等。

    常见问题与解决方案


    1. 问:电阻在高温下的表现如何?
    - 解决:在175°C环境下,电阻值的变化不超过±2.0%+0.05Ω。需确保散热设计合理,避免过热。
    2. 问:电阻如何应对短时间过载?
    - 解决:通过短时间过载测试,五倍额定功率下持续5秒,电阻值变化不超过±0.5%+0.05Ω。
    3. 问:如何确保电阻在焊接过程中的稳定性?
    - 解决:电阻经过严格焊接耐久性测试,确保在260°C±5°C条件下焊接覆盖率≥90%,电阻值变化可控。

    总结和推荐


    PWR2010/3014/4318/5322系列表面贴装线绕电阻以其高功率密度、优秀的瞬态电压抑制能力和广泛的适用性,在多个领域表现出色。它在电信、音频设备和医疗设备中的应用尤为突出。综合考虑其技术参数和使用建议,我们强烈推荐这款产品,尤其适合需要高可靠性和稳定性的应用场景。

PWR2010WR500FE参数

参数
额定功率 500mW
电阻个数 -
引脚数量 -
电阻值 500mΩ
温度系数 ±90ppm/℃
精度 ±1%
长*宽*高 5.08mm*2.54mm*3.76mm
通用封装 2010
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

PWR2010WR500FE厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PWR2010WR500FE数据手册

厂牌 PDF简要描述 下载
BOURNS 其它固定电阻 BOURNS PWR2010WR500FE PWR2010WR500FE数据手册

PWR2010WR500FE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4876 ¥ 4.1446
1100+ $ 0.4635 ¥ 3.9398
2200+ $ 0.4488 ¥ 3.8148
2500+ $ 0.4386 ¥ 3.7281
库存: 4992
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1036.15
