1676814-2

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 230Ω 10W 法兰安装 30mm(长度)*9mm(高度)
供应商型号: Q-1676814-2
供应商: 期货订购
标准整包数: 200

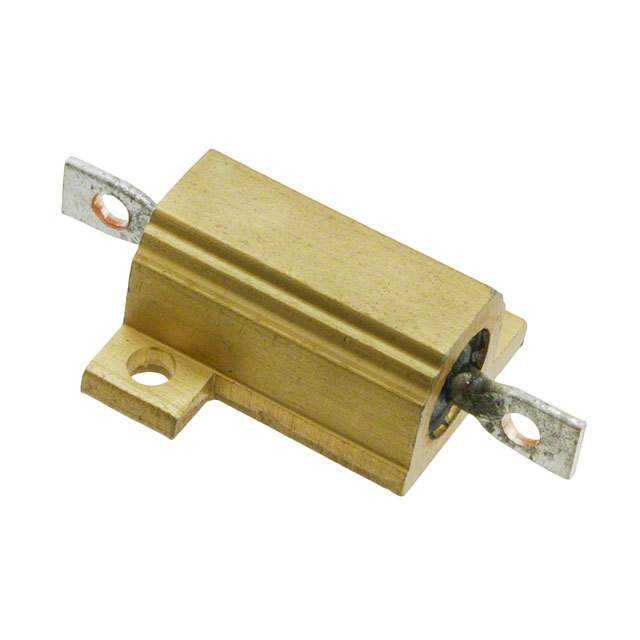

TE CONNECTIVITY 其它固定电阻 1676814-2

1676814-2概述

    # 高性能铝制外壳电阻器——HS系列

    产品简介


    HS系列是TE Connectivity推出的铝制外壳功率电阻器,专为一般用途设计,广泛应用于电源供应、发电和牵引行业。该系列产品从5瓦到300瓦不等,提供了市场上最大的功率范围选择,并且支持高达1000瓦的特殊定制版本。凭借超过50年的设计与制造经验,HS系列在行业内建立了良好的声誉,具有卓越的稳定性和可靠性。产品种类丰富,能够满足各种不同的工业需求,特别适合于刹车电阻、平衡电阻、电容器充放电、保护电路(Crowbar)及滤波等领域。

    技术参数


    以下是HS系列电阻器的关键技术参数列表:
    | 参数 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 |
    |
    | 额定功率(带散热片) | 5W | 10W | 25W | 50W | 75W |
    | 额定功率(无散热片) | 5.5W | 8W | 12.5W | 20W | 45W |
    | 最小阻值 | R01 | R01 | R01 | R01 | R05 |
    | 最大阻值 | 10KΩ | 15KΩ | 36KΩ | 100KΩ | 50KΩ |
    | 最高工作电压 | 160V | 265V | 550V | 1250V | 1400V |
    | 绝缘电阻 | ≥10,000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ | ≥1000MΩ |
    | 热击穿电压 | 1400VAC | 1400VAC | 2500VAC | 2500VAC | 5000VAC |
    对于更高功率型号如HSC100至HSC300,其技术规格类似但覆盖更大功率范围。此外,所有型号均具备优良的长期稳定性,温度系数低于100欧姆时为50ppm/°C,高于100欧姆时为30ppm/°C。标准公差为5%,也可提供1%、2%、3%等更精确选项。

    产品特点和优势


    HS系列电阻器的主要优势包括但不限于以下几点:
    - 高度可靠:建立在数十年的设计与生产经验基础上的产品线。
    - 多功能适用性:适用于几乎所有行业的需求。
    - 定制化能力:可根据客户的具体需求调整绕组方式、端接方式以及安装方式。
    - 低阻抗、低电感:适合需要高性能的应用场景。
    - 多样化的功率选择:从5瓦到300瓦不等,满足不同应用场景的要求。
    应用案例与使用建议
    应用案例
    1. 刹车电阻:用于车辆制动系统中吸收动能转化为热能。
    2. 平衡电阻:帮助均衡电路中的电流分布。
    3. 电容器充放电:作为储能装置的一部分参与充电过程。
    4. Crowbar电路:防止过压损害敏感元件。
    使用建议
    为了确保最佳性能,在安装过程中应注意以下几点:
    - 尽量使用推荐的标准散热片以提高散热效率。
    - 若条件允许,可选用专门导热膏进一步改善热传导效果。
    - 定期检查连接部位是否牢固,避免因松动导致接触不良问题。

    兼容性和支持


    HS系列产品与其他电子元件具有良好兼容性,并且TE Connectivity提供了全面的技术支持服务。无论是购买前咨询还是售后技术支持,用户都可以通过官方网站或直接联系客服获取帮助。
    常见问题解答
    Q: 如何判断我的应用是否适合使用HS系列电阻器?
    A: 考虑到其广泛的功率范围及适用温度范围,大多数工业级应用场景都可能找到合适的产品型号。
    Q: 是否需要额外配置散热措施?
    A: 建议根据具体的工作条件决定是否加装散热装置,尤其是当预期负载接近额定值时更需谨慎处理。
    总结与推荐
    综上所述,HS系列铝制外壳功率电阻器凭借其出色的设计理念、强大的功能特性和广泛的适应能力,在众多领域内展现出极高的实用价值。如果您正在寻找一款既能胜任苛刻工作环境又能保证长久使用寿命的优质电阻器,那么HS系列无疑是一个值得信赖的选择!

1676814-2参数

参数
引脚数量 -
电阻值 230Ω
温度系数 ±30ppm/℃
精度 ±5%
额定功率 10W
电阻个数 -
长*宽*高 30mm(长度)*9mm(高度)
安装方式 法兰安装

1676814-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1676814-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 1676814-2 1676814-2数据手册

1676814-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 2.0125 ¥ 16.5025
2000+ $ 1.8875 ¥ 15.4775
4000+ $ 1.7625 ¥ 14.4525
10000+ $ 1.625 ¥ 13.325
库存: 20000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 3300.5
