1-1614782-2

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±10% ±150ppm/℃ 33Ω 100W 支架安装,螺纹安装 25.4mm(长度)*15.5mm(高度)
供应商型号: Q-1-1614782-2
供应商: 期货订购
标准整包数: 25

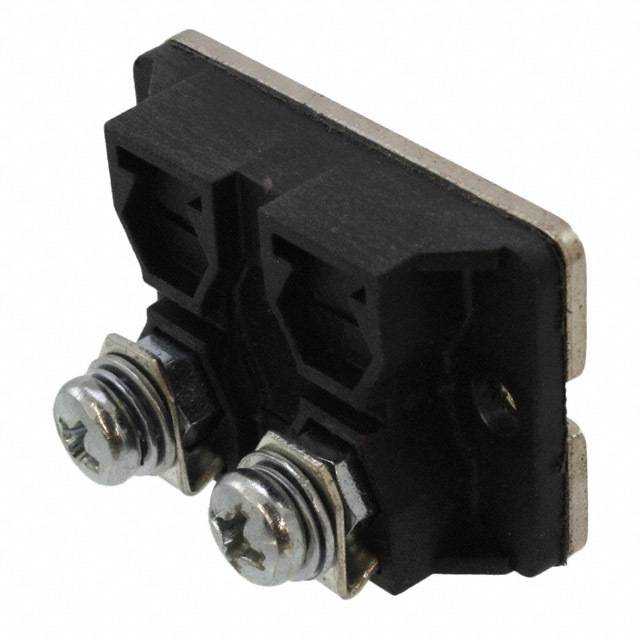

TE CONNECTIVITY 其它固定电阻 1-1614782-2

1-1614782-2概述

    Thick Film Power Resistors: BDS100 Series

    1. 产品简介


    产品类型: 厚膜功率电阻
    主要功能: BDS100系列厚膜功率电阻专为高功率密度设计,提供高达100W的功率输出。
    应用领域: 这些电阻广泛应用于电源管理、电力传输、通信设备、工业自动化等领域。具体应用场景包括滤波、高压保护、高频信号处理等。

    2. 技术参数


    - 功率等级: 100W
    - 尺寸: 38mm x 25mm(标准版)
    - 阻值范围: 0.47Ω 至 1MΩ
    - 电阻精度: ±1%(默认),可协商至±5%
    - 温度系数: R<1Ω时±250ppm/°C,R>1Ω时±150ppm/°C
    - 耐压能力: 最大耐压值500VDC或AC
    - 隔离电压: 端子至散热片2.5kVAC
    - 单脉冲电压: 1.5/50ms 4kV
    - 绝缘电阻: >100GΩ(500VDC测试)
    - 部分放电: <10pC @ 2kV

    3. 产品特点和优势


    - 高功率密度: 在9.5cm²的体积内实现100W的功率输出,功率密度高达10.5W/cm²。
    - 低感抗: 感抗低于40nH,适合高速电路和高频应用。
    - 宽阻值范围: 从0.47Ω到1MΩ,可以灵活应用于多种场合。
    - 优异的可靠性: 采用高品质材料制造,具备良好的长期稳定性和极低的部分放电量。
    - 多终端配置: 提供6种不同配置的电阻器,以满足多样化的连接需求。

    4. 应用案例和使用建议


    - 滤波器应用: 利用其低感抗特性,在高频率滤波器中表现出色。
    - 高压保护: 可承受高达2.5kV的隔离电压,适用于需要高压防护的场景。
    - 脉冲负载: 能够承受3倍额定功率(10秒)的短时过载。
    使用建议: 为了确保最佳性能,建议使用定制的散热装置并涂抹热导率增强剂以提高散热效率。

    5. 兼容性和支持


    - 兼容性: BDS100系列可与大多数标准电气系统和设备兼容。
    - 支持服务: TE Connectivity 提供全面的技术支持和定制设计服务,帮助客户根据具体需求进行选择和调整。

    6. 常见问题与解决方案


    - 问题: 部分客户反映产品在长时间高温环境下表现不稳定。
    解决方案: 建议使用更高耐温等级的散热片并涂抹热导率增强剂。
    - 问题: 产品安装后发现阻值超出预期范围。
    解决方案: 重新检查焊接工艺,确保所有焊点接触良好。

    7. 总结和推荐


    综合评估: BDS100系列厚膜功率电阻以其高功率密度、低感抗、宽阻值范围和优异的可靠性成为同类产品中的佼佼者。
    推荐意见: 强烈推荐用于需要高可靠性和稳定性的应用场景,特别是在高压、高频和大电流环境下。对于对稳定性要求较高的客户,强烈建议联系TE Connectivity获取更多定制化技术支持。

1-1614782-2参数

参数
电阻值 33Ω
温度系数 ±150ppm/℃
精度 ±10%
额定功率 100W
电阻个数 -
引脚数量 -
长*宽*高 25.4mm(长度)*15.5mm(高度)
安装方式 支架安装,螺纹安装
