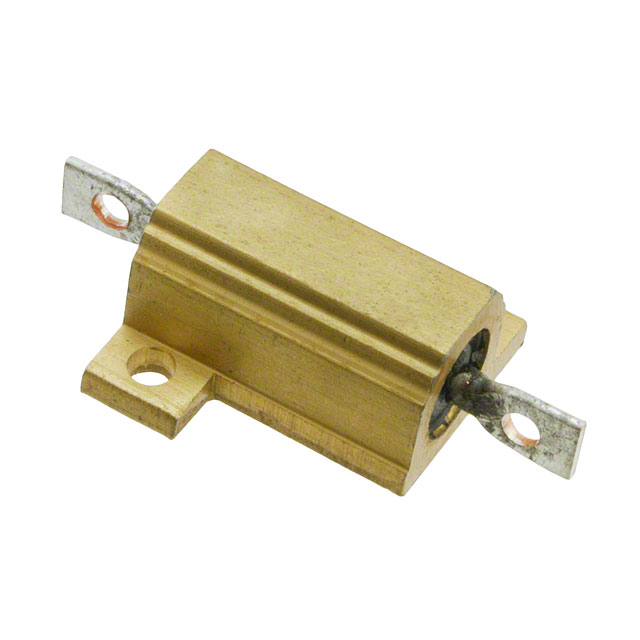

1676814-8

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±30ppm/℃ 1.21KΩ 10W 法兰安装 17mm*17mm*9mm
供应商型号: 1676814-8
供应商: Master
标准整包数: 100
TE CONNECTIVITY 其它固定电阻 1676814-8

1676814-8概述

    # 电子元器件产品技术手册

    产品简介


    本产品是TE Connectivity推出的铝壳功率电阻器系列(型号HS),适用于一般用途、电源供应和牵引行业。该系列产品拥有从5瓦到300瓦的额定功率范围,提供最高1000瓦的定制设计。它以其高稳定性、高质量和紧凑设计著称,在有限的空间内实现高功率耗散,同时保持相对低的表面温度。

    技术参数


    | 参数名称 | HSA5 | HSA10 | HSA25 | HSA50 | HSC75 | HSC100 | HSC150 | HSC200 | HSC250 | HSC300 |

    | 散热器在25°C时耗散功率(W) | 10 | 16 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
    | 无散热器在25°C时耗散功率(W) | 5.5 | 8 | 12.5 | 20 | 45 | 50 | 55 | 50 | 60 | 75 |
    | 最小阻值(Ω) | R01 | R01 | R01 | R01 | R05 | R05 | R10 | R10 | R10 | R10 |
    | 最大阻值(Ω) | 10K | 15K | 36K | 100K | 50K | 100K | 100K | 50K | 68K | 82K |
    | 最大工作电压(V) | 160 | 265 | 550 | 1250 | 1400 | 1900 | 2500 | 1900 | 2200 | 2500 |
    | 介质强度(V) | 1400 | 1400 | 2500 | 2500 | 5000 | 5000 | 5000 | 5600 | 5600 | 5600 |
    | 稳定性(%) | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 |

    产品特点和优势


    特点:
    - 高可靠性:产品具有超过50年的设计和制造经验,具有稳定的产品质量和优良的可靠性。
    - 大功率范围:提供5瓦至300瓦的多种功率选项,满足各种应用场景的需求。
    - 灵活的设计:适用于不同行业,可以根据客户需求进行定制设计,包括绕线方式、接线端子和安装方式。
    - 低阻抗:提供低阻抗、低电感和高电压版本,适应不同应用场景。
    优势:
    - 行业领先:TE Connectivity作为欧洲领先的铝壳电阻器供应商,产品质量和性能均得到行业认可。
    - 应用广泛:从刹车电阻到电机控制,广泛应用于各种工业场合。
    - 自定义服务:根据客户需求提供定制化解决方案,提高应用的灵活性和适应性。

    应用案例和使用建议


    应用案例:
    1. 刹车电阻:用于车辆或机械设备的制动系统,吸收制动过程中的能量。
    2. 滤波器:在电源电路中过滤噪声,确保稳定的输出。
    3. 电机控制:为电机提供稳定的工作电压,保证其正常运行。
    使用建议:
    - 在选择功率电阻器时,要根据具体的应用场景选择合适的额定功率和阻值,避免过载导致损坏。
    - 使用合适的散热装置,如散热器,可以有效降低电阻器的表面温度,提高使用寿命。
    - 注意电源电压的选择,确保不超过最大工作电压,以免损坏电阻器。

    兼容性和支持


    兼容性:
    - 该系列电阻器可与市场上主流的电源供应器和其他电子元件兼容。
    - TE Connectivity提供完整的配套服务,包括技术支持、安装指导和售后服务。
    支持:
    - 用户可以通过TE官方网站获得在线帮助,包括电子邮件、电话咨询和技术支持。
    - TE Connectivity随时准备为客户提供详细的说明和解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器过热 | 检查散热装置是否合适,增加散热器面积或降低功耗。 |
    | 工作电压超出限制 | 选择更大功率的电阻器,确保工作电压在安全范围内。 |
    | 阻值变化不稳定 | 检查电阻器是否有物理损伤,必要时更换新的电阻器。 |
    | 脉冲能量过高 | 使用更大容量的电阻器以吸收更多的脉冲能量。 |

    总结和推荐


    综合评估:
    - HS系列电阻器凭借其强大的功率处理能力、高可靠性及灵活的应用设计,成为市场的首选之一。
    - 产品在各个应用领域的表现优异,适合需要高可靠性的工业场合。
    - TE Connectivity在该领域拥有丰富的经验和专业知识,提供了完善的支持和服务体系。
    推荐:
    鉴于其出色的表现和广泛的应用场景,强烈推荐HS系列电阻器用于工业自动化、电源管理等领域。用户可根据具体需求选择合适的型号,确保系统的高效运行。

1676814-8参数

参数
温度系数 ±30ppm/℃
精度 ±1%
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 1.21KΩ
长*宽*高 17mm*17mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 托盘

1676814-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1676814-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 1676814-8 1676814-8数据手册

1676814-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.3217 ¥ 19.304
300+ $ 2.1942 ¥ 18.2342
500+ $ 2.067 ¥ 16.8468
1000+ $ 1.8779 ¥ 15.3781
2500+ $ 1.7091 ¥ 13.9958
5000+ $ 1.6775 ¥ 13.7366
7500+ $ 1.5614 ¥ 12.7863
10000+ $ 1.5614 ¥ 12.7863
库存: 200
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1930.4
